Клапан тонкой регулировки серии S, M, L и 31

? Коэффициенты расхода прямой конфигурации (Cv) от 0,004 до 0,16 ? Работа в системах с низким и высоким давлением ? Возможна поставка стандартных верньерных рукояток ? Латунь и нержавеющая сталь 316 Подробнее

Swagelok
Бренд: Swagelok
Артикул: 6159
Наличие: Предварительный заказ
Рейтинг: (0.0)

• Коэффициенты расхода прямой конфигурации (Cv) от 0,004 до 0,16
• Работа в системах с низким и высоким давлением
• Возможна поставка стандартных верньерных рукояток
• Латунь и нержавеющая сталь 316

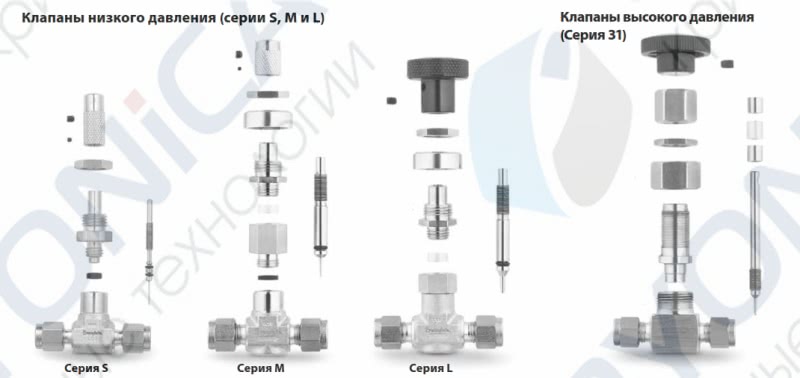

Swagelok_S_M_L_31

Торцевые соединения Код заказа
Вход/выход Размер
Серия S прямой конфигурации
Трубные обжимные фитинги Swagelok 1/16 дюйма SS-SS1
1/8 дюйма SS-SS2
1/4 дюйма SS-SS4
3 мм SS-SS3MM
6 мм SS-SS6MM
Фитинги VCR с наружной резьбой 1/4 дюйма SS-SVR4
Серия S угловой конфигурации
Трубные обжимные фитинги Swagelok 1/16 дюйма SS-SS1-A
1/8 дюйма SS-SS2-A
1/4 дюйма SS-SS4-A
3 мм SS-SS3MM-A
Наружная резьба NPT/ трубный обжимной фитинг Swagelok 1/8 дюйма SS-SM2-S2-A
Трубные обжимные фитинги Swagelok 1/8 дюйма SS-2MG
1/4 дюйма SS-4MG
3 мм SS-3MG-MM
6 мм SS-6MG-MM
Наружная резьба NPT 1/8 дюйма SS-2MG2
1/4 дюйма SS-4MG2
Внутренняя резьба NPT 1/8 дюйма SS-2MG4
Фитинги VCR с наружной резьбой 1/4 дюйма SS-MGVR4
Серия М угловой конфигурации
Трубные обжимные фитинги Swagelok 1/8 дюйма SS-2MA
1/4 дюйма SS-4MA
3 мм SS-3MA-MM
6 мм SS-6MA-MM
Наружная резьба NPT 1/8 дюйма SS-2MA2
1/4 дюйма SS-4MA2
Наружная резьба NPT/ трубный обжимной фитинг Swagelok 1/8 дюйма SS-2MA1
Внутренняя резьба NPT 1/8 дюйма SS-2MA4
Серия L прямой конфигурации
Трубные обжимные фитинги Swagelok 1/4 дюйма SS-4L
3/8 дюйма SS-6L
6 мм SS-6L-MM
Наружная резьба NPT 1/4 дюйма SS-4L2
Серия L угловой конфигурации
Трубные обжимные фитинги Swagelok 1/4 дюйма SS-4LA
6 мм SS-6LA-MM
Торцевые соединения Код заказа
Тип Размер
Серия 31
Трубный обжимной фитинг Swagelok 1/4 дюйма SS-31RS4
6 мм SS-31RS6MM
Внутренняя резьба NPT 1/8 дюйма SS-31RF2
1/4 дюйма SS-31RF4

Конфигурация клапана Торцевые соединения C v Код заказа
Тип Размер
Серия S
Трехходовая Трубный обжимной фитинг Swagelok 1/8 дюйма 0,004 SS-SS2-X
Двойная 1/8 дюйма 0,001 SS-SS2-D
Серия М
Трехходовая Трубный обжимной фитинг Swagelok 1/4 дюйма 0,03 SS-4MX
Двойная 1/4 дюйма 0,026 SS-4MGD
Минимальная рабочая температура (С)
-53
Максимальное рабочее давление, бар
344
Проходное сечение Ду (мм)
1,6; 0,81; 1,42; 3,25
Максимальная рабочая температура (С)
+454
Размер присоединения
3 мм; 6 мм; G 1/4"; G 1/8"; G 1/16"
Рабочая среда
Азот; Аргон; Гелий; Воздух; Кислород
Тип присоединения
Резьба; Фиттинг
Состояние рабочей среды
Жидкая; Газообразная
Материал корпуса
Латунь; Нержавеющая сталь
Тип управления (Ручное/Автоматическое)
Ручное
Тип исполнения клапана (Проходной/Угловой/3-ходовой)
Угловой; 3-ходовой; Проходной
Обезжиривание
По согласованию
Материал штока
Нержавеющая сталь
Материал уплотнения штока
Фторопласт (PTFE, от -196 до +120)
Материал уплотнения сальника
Фтористый каучук (Viton, FKM, от -15 до +200); Бутадиен-нитрильный каучук (Нитрил, Buna N, NBR, от -40 до +130)
