РН 01/05/200

РН 01/05/200
rampa_naming_code


Скачать
опросный лист.
Цену газовой рампы, Вы можете уточнить связавшись с нашими специалистами.

РН 01/05/200 - рампа наполнительная. Предназначена для наполнения техническим газом (азот, аргон, кислород, воздух) сорокалитровых баллонов (ГОСТ 949-73) избыточным давлением до 20 МПа (200 кгс/см2). Рампа наполнительная перепускная является аналогом КЕ 6804 000, КЕ 6803 000, КГ 6860 000. Рампа изготовлена в климатическом исполнении УХЛ1 по ГОСТ 15150-69. Наполнение баллонов производится от воздухоразделительных установок любой производительности(ВРУ), газификационных установок высокого давления (СГУ, СГУ 7К, ГУ 1,6/20, ГУ 5,6/20, ГУ7,4/20), компрессоров высокого давления. Для наших клиентов компания CRYONICA имеет возможность изготовить рампу под заказ: любое количество рабочих вентилей, отечественная или импортная запорная и предохранительная арматура. Наполнительная кислородная рампа отличается от аргоновой и азотной рампы тем, что обезжиривается в обязательном порядке. НЕ допускается менять рабочие среды.

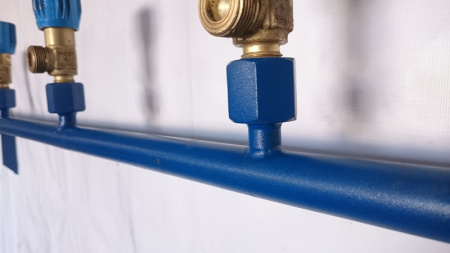

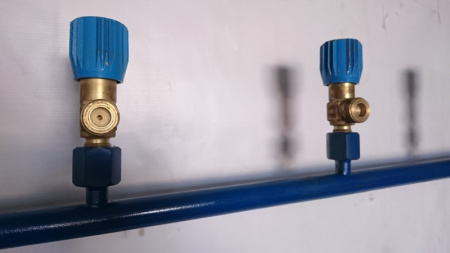

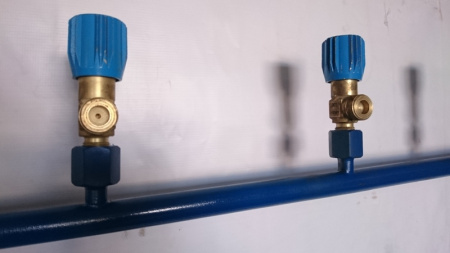

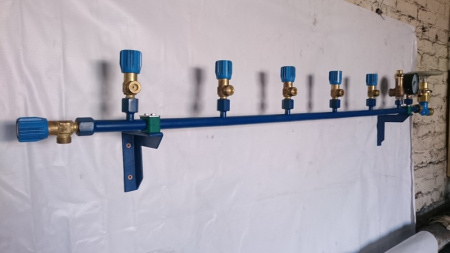

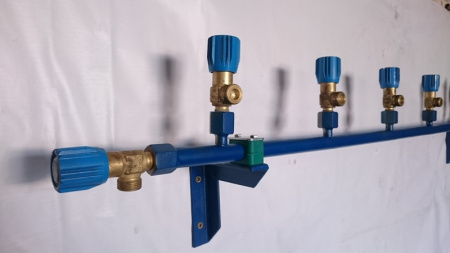

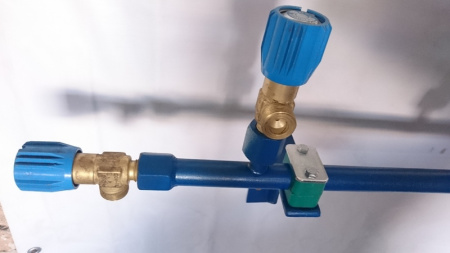

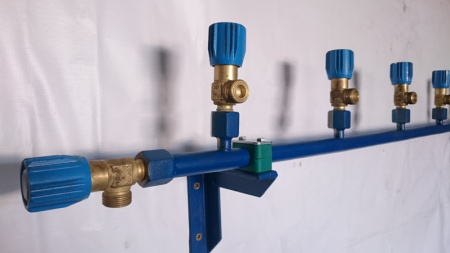

РН 01/05/200 состоит из одной ветви. На ветви стандартно установлено 5 вентилей для присоединения баллонов через медные змеевики или гибкие металлорукава высокого давления. Кислородная газовая рампа из одной ветви - самое популярное и экономичное устройство для централизованного обеспечения предприятия техническими газами.

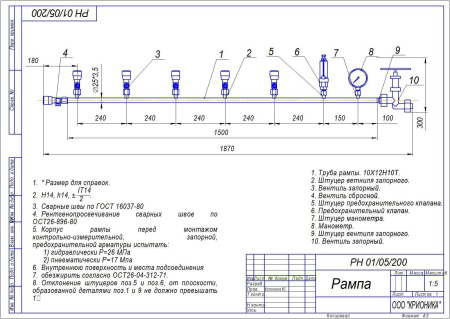

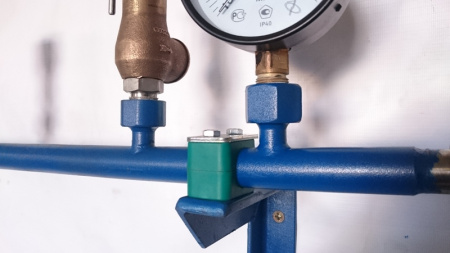

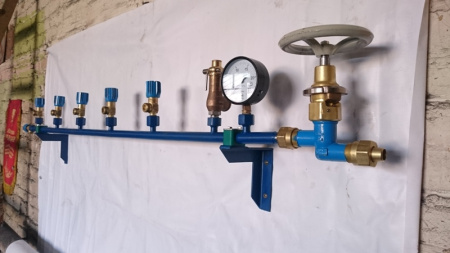

Комплектность:
1. Труба рампы.
2. Запорные вентили.
3. Сбросной вентиль.

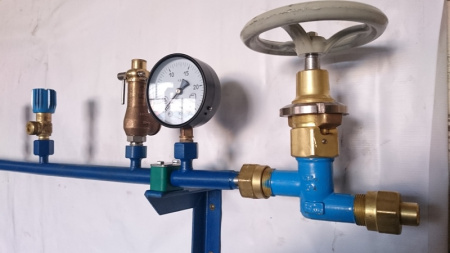

4. Манометр.
5. Рамповый запорный вентиль.
6. Регулятор давления (по согласованию)
7. Предохранительный клапан Seetru
8. Выход газа.

РН 01/05/200 поставляется с полным комплектом документов:
1. Паспорт.
2. Инструкция по эксплуатации.
3. Паспорта вентилей (при установки импортных вентилей).
4. Паспорт вентиля выдачи газа с ветви.
5. Сертификат соответствия техническому регламенту.

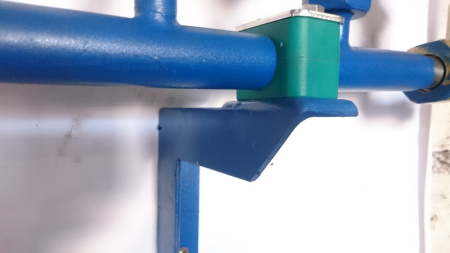

Газовая рампа на 10 баллонов может быть оснащена дополнительными устройствами: медный змеевик 3/4-3/4 для подключения баллонов, кронштейн для крепления на стену, ложементы для безопасной установки баллонов, подставка для баллонов. Рампа наполнительная перепускная (РНП) и рампа разрядная перепускная (РРП) требуют для производства 30 календарных дней. Рампа составная перепускная (РСП) может быть подготовлена к отгрузке в течение 10-ти рабочих дней.
Максимальное рабочее давление, бар 200
Максимальное рабочее давление на выходе, бар 200
Минимальная рабочая температура (С) -45
Максимальная рабочая температура (С) +50
Тип присоединения Под приварку
Размер присоединения 22
Состояние рабочей среды Газообразная
Рабочая среда Азот, Аргон, Кислород
Обезжиривание По согласованию
Количество вентилей на выходе, шт 5
Количество ветвей, шт 1
Монтажная длина, мм 1870
