РНП 02/05/200 - рампа наполнительная перепускная на 5 баллонов. Две ветви, рабочее давление до 200 бар.        Подробнее

CRYONICA
Бренд: CRYONICA
Артикул: 6197
Наличие: Предварительный заказ
Рейтинг: (0.0)
rampa_naming_code


Скачать
опросный лист.
Купить газовую рампу, Вы можете связавшись с нашими специалистами.

РНП 02/05/200 - рампа наполнительная перепускная. Предназначена для наполнения техническим газом (азот, аргон, кислород, воздух) сорокалитровых баллонов (ГОСТ 949-73) избыточным давлением до 20 МПа (200 кгс/см2). Рампа наполнительная перепускная является аналогом КЕ 6804 000, КЕ 6803 000, КГ 6860 000. Рампа изготовлена в климатическом исполнении УХЛ1 по ГОСТ 15150-69. Наполнение баллонов производится от воздухоразделительных установок любой производительности(ВРУ), газификационных установок высокого давления (СГУ, СГУ 7К, ГУ 1,6/20, ГУ 5,6/20, ГУ7,4/20), компрессоров высокого давления. Для наших клиентов компания CRYONICA имеет возможность изготовить рампу под заказ: любое количество рабочих вентилей, отечественная или импортная запорная и предохранительная арматура. Наполнительная кислородная рампа отличается от аргоновой и азотной рампы тем, что обезжиривается в обязательном порядке. НЕ допускается менять рабочие среды.

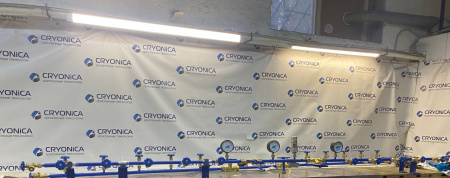

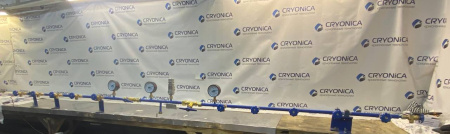

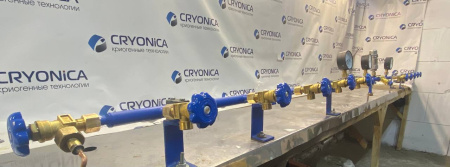

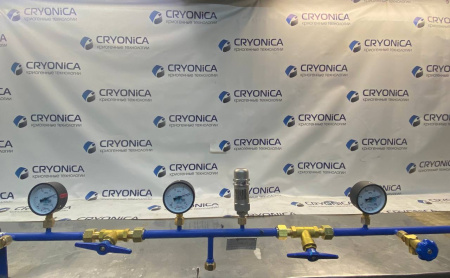

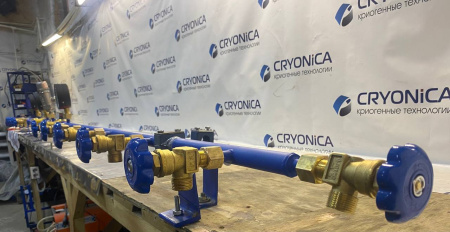

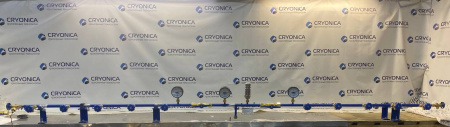

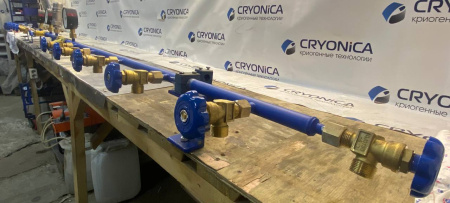

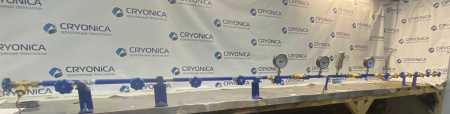

РНП 02/05/200 состоит их двух ветвей, по 5 рабочих вентилей на каждой ветви. При исполнении газовой рампы с двумя ветвями, они объединяются через центральную часть, на которой установлен манометр, предохранительный клапан (по согласованию), понижающий регулятор давления(по согласованию) и запорные вентили, для возможности поочередного включения ветвей. Кислородная рампа, состоящая из двух ветвей приобрела наибольшую популярность при эксплуатации в медицинских учреждениях и наполнительных станциях. В первом случае крайне важно беспрерывное централизованное снабжение медицинским кислородом, а во втором - скорость заправки баллонов и возможность оперативного переключения между ветвями.

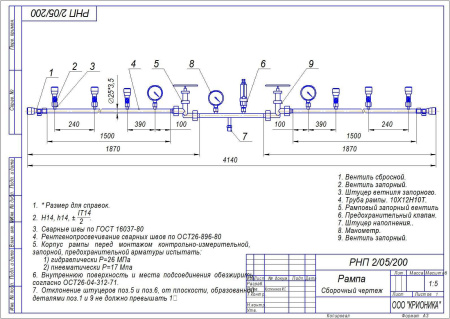

Комплектность:
1. Правая ветвь
1.1. Труба рампы.
1.2. Запорные вентили.
1.3. Сбросной вентиль.
1.4. Манометр.
1.5. Рамповый запорный вентиль.
2. Левая ветвь
2.1. Труба рампы.
2.2. Запорные вентили.
2.3. Сбросной вентиль.
2.4. Манометр.
2.5. Рамповый запорный вентиль.
3. Регулятор давления (по согласованию)
4. Предохранительный клапан Seetru
5. Манометр
6. Выход газа.

РНП 02/05/200 поставляется с полным комплектом документов:
1. Паспорт.
2. Инструкция по эксплуатации.
3. Паспорта вентилей (при установки импортных вентилей).
4. Паспорт вентиля выдачи газа с ветви.
5. Сертификат соответствия техническому регламенту.

Газовая рампа на 10 баллонов может быть оснащена дополнительными устройствами: медный змеевик 3/4-3/4 для подключения баллонов, кронштейн для крепления на стену, ложементы для безопасной установки баллонов, подставка для баллонов. Рампа наполнительная перепускная (РНП) и рампа разрядная перепускная (РРП) требуют для производства 30 календарных дней. Рампа составная перепускная (РСП) может быть подготовлена к отгрузке в течение 10-ти рабочих дней.
Количество ветвей, шт
2
Количество подключаемых баллонов, шт
5
Размер присоединения
22
Максимальное рабочее давление на выходе, бар
200
Минимальная рабочая температура (С)
-45
Максимальная рабочая температура (С)
+50
Максимальное рабочее давление, бар
200
Монтажная длина, мм
4140
Рабочая среда
Азот; Аргон; Кислород
Тип присоединения
Под приварку
Состояние рабочей среды
Газообразная
Обезжиривание
По согласованию
