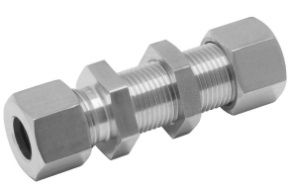

Фитинг прямой конфигурации DIN с креплением на панель серии DBU.
Скачать тех лист
| Серия | Кодировка | Наружный диаметр трубы O.D. | H | H1 | h | L | L1 | l | l1 | T | PN(бар) | ||
| угл. сталь | SS316 | Латунь | |||||||||||
| L | DBU-06L | 6 | 14 | 17 | 17 | 42 | 22 | 27,0 | 7,0 | M 12X1,5 | 500 | 315 | 200 |
| DBU-08L | 8 | 17 | 19 | 19 | 42 | 23 | 27,0 | 8,0 | M 14X1,5 | 500 | 315 | 200 | |
| DBU-10L | 10 | 19 | 22 | 22 | 43 | 25 | 28,0 | 10,0 | M 16X1,5 | 500 | 315 | 200 | |
| DBU-12L | 12 | 22 | 24 | 24 | 44 | 25 | 29,0 | 10,0 | M 18X1,5 | 400 | 315 | 200 | |
| DBU-15L | 15 | 27 | 30 | 27 | 46 | 27 | 31,0 | 12,0 | M 22X1,5 | 400 | 315 | 200 | |
| DBU-18L | 18 | 32 | 36 | 32 | 49 | 30 | 32,5 | 13,5 | M 26X1,5 | 400 | 315 | 200 | |
| DBU-22L | 22 | 36 | 41 | 36 | 51 | 33 | 34,5 | 16,5 | M 30X2,0 | 250 | 160 | 100 | |
| DBU-28L | 28 | 41 | 46 | 41 | 52 | 35 | 35,5 | 18,5 | M 36X2,0 | 250 | 160 | 100 | |
| DBU-35L | 35 | 50 | 55 | 50 | 58 | 40 | 36,5 | 18,5 | M 45X2,0 | 250 | 160 | 160 | |
| DBU-42L | 42 | 60 | 65 | 60 | 59 | 42 | 36,0 | 19,0 | M 52X2,0 | 250 | 160 | 160 | |
| S | DBU-06S | 6 | 17 | 19 | 19 | 44 | 27 | 29,0 | 12,0 | M 14X1,5 | 800 | 630 | 400 |
| DBU-08S | 8 | 19 | 22 | 22 | 44 | 28 | 29,0 | 13,0 | M 16X1,5 | 800 | 630 | 400 | |
| DBU-1OS | 10 | 22 | 24 | 24 | 46 | 31 | 29,5 | 14,5 | M 18X1,5 | 800 | 630 | 400 | |
| DBU-12S | 12 | 24 | 27 | 27 | 47 | 31 | 30,5 | 14,5 | M 20X1,5 | 630 | 630 | 400 | |
| DBU-14S | 14 | 27 | 30 | 30 | 50 | 35 | 32,0 | 17,0 | M 22X1,5 | 630 | 630 | ||
| DBU-16S | 16 | 30 | 32 | 32 | 50 | 35 | 31,5 | 16,5 | M 24X1,5 | 630 | 400 | 250 | |
| DBU-20S | 20 | 36 | 41 | 41 | 55 | 39 | 33,5 | 17,5 | M 30X2,0 | 420 | 400 | 250 | |
| DBU-25S | 25 | 46 | 46 | 46 | 59 | 44 | 35,0 | 20,0 | M 36X2,0 | 420 | 400 | 250 | |
| DBU-30S | 30 | 50 | 50 | 50 | 64 | 48 | 37,5 | 21,5 | M 42X2,0 | 420 | 400 | 250 | |
| DBU-38S | 38 | 60 | 65 | 65 | 68 | 53 | 37,0 | 22,0 | M 52X2,0 | 420 | 315 | ||
