Фитинг прямой конфигурации штуцер с наружной цилиндрической метрической резьбой под прокладку c внутренним уплотняющим кольцом.
Скачать тех лист

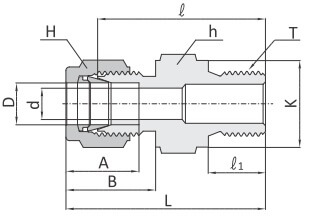

Фитинг прямой конфигурации штуцер с наружной цилиндрической метрической резьбой под прокладку c внутренним уплотняющим кольцом серии CMC-M.
Трубные фитинги Hy-Lok разработаны и производятся в соответствии с особыми требованиями следующих отраслей промышленности: химической, нефтехимической, нефтеперерабатывающей, энергетической, кораблестроительной, целлюлозно-бумажной, микроэлектроники и т.д. Каждый трубный фитинг Hy-Lok состоит из четырех частей: корпуса, переднего обжимного кольца, заднего обжимного кольца и гайки. Компоновка с двумя обжимными кольцами, передним
| Заказной номер | Наружный диаметр трубы D | T (M) | d Min | L | K |
| CMC-3M-M10 | 3 | M10x1,5P | |||
| CMC-6M-M10 | 6 | M10x1,5P | |||
| CMC-6M-M12 | 6 | M12x1,5P | 4,8 | 12 | 37,7 |
| CMC-6M-M14 | 6 | M14x1,5P | |||
| CMC-6M-M16 | 6 | M16x1,5P | 4,8 | 12 | 38,4 |
| CMC-6M-M18 | 6 | M18x1,5P | |||
| CMC-6M-M20 | 6 | M20x1,5P | 4,8 | 14 | 44,5 |
| CMC-8M-M10 | 8 | M10x1,5P | |||
| CMC-8M-M12 | 8 | M12x1,5P | 6,4 | 12 | 38,7 |
| CMC-8M-M14 | 8 | M14x1,5P | 6,4 | 12 | 39,3 |
| CMC-8M-M16 | 8 | M16x1,5P | 6,4 | 12 | 39,8 |
| CMC-8M-M18 | 8 | M18x1,5P | 6,4 | 12 | 41,7 |
| CMC-8M-M20 | 8 | M20x1,5P | |||
| CMC-10M-M10 | 10 | M10x1,5P | 7,9 | 8 | 34,85 |
| CMC-10M-M12 | 10 | M12x1,5P | 7,9 | 12 | 39,4 |
| CMC-10M-M14 | 10 | M14x1,5P | 7,9 | 12 | 39,4 |
| CMC-10M-M16 | 10 | M16x1,5P | 7,9 | 12 | 40,6 |
| CMC-10M-M18 | 10 | M18x1,5P | 7,9 | 12 | 42,5 |
| CMC-10M-M20 | 10 | M20x1,5P | 7,9 | 14 | 46,3 |
| CMC-12M-M10 | 12 | M10x1,5P | 9,5 | 12 | 42,5 |
| CMC-12M-M12 | 12 | M12x1,5P | 9,5 | 12 | 42,6 |
| CMC-12M-M14 | 12 | M14x1,5P | 9,5 | 12 | 42,6 |
| CMC-12M-M16 | 12 | M16x1,5P | 9,5 | 12 | 42,6 |
| CMC-12M-M18 | 12 | M18x1,5P | 9,5 | 12 | 43,4 |
| CMC-12M-M20 | 12 | M20x1,5P | 9,5 | 14 | 48,8 |
| CMC-14M-M10 | 14 | M10x1,5P | |||
| CMC-14M-M12 | 14 | M12x1,5P | |||
| CMC-14M-M14 | 14 | M14x1,5P | |||
| CMC-14M-M16 | 14 | M16x1,5P | |||
| CMC-14M-M18 | 14 | M18x1,5P | |||
| CMC-14M-M20 | 14 | M20x1,5P | 11,1 | 14 | 48,8 |
| CMC-16M-M14 | 16 | M14x1,5P | |||
| CMC-16M-M16 | 16 | M16x1,5P | 12,7 | 12 | 44,2 |
| CMC-16M-M20 | 16 | M20x1,5P | |||
| CMC-18M-M18 | 18 | M18x1,5P | |||
| CMC-18M-M20 | 18 | M20x1,5P | |||
| CMC-18M-M22 | 18 | M22x1,5P | |||
| CMC-22M-M18 | 22 | M18x1,5P | |||
| CMC-22M-M20 | 22 | M20x1,5P | |||
| CMC-22M-M22 | 22 | M22x1,5P | |||
| CMC-25M-M18 | 25 | M18x1,5P | |||
| CMC-25M-M20 | 25 | M20x1,5P | |||
| CMC-25M-M22 | 25 | M22x1,5P | |||
| CMC-25M-M26 | 25 | M26x1,5P | |||
| CMC-25M-M33 | 25 | M33x1,5P | |||
| CMC-25M-M42 | 25 | M42x1,5P |
