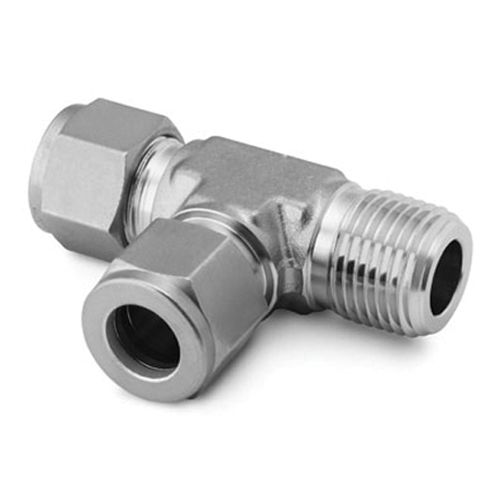

Тройники переходная муфта с наружной резьбой NPT, ввертные (серия TMT)

Артикул: 5291

Характеристики

• Конструкция из двух обжимных колец с динамической нагрузкой.

• Простота монтажа.

• Отсутствие передачи крутящего момента на трубку в процессе монтажа.

• Щуп для измерения зазоров Swagelok® обеспечивает достаточную затяжку при первоначальном монтаже.

Подробности

Купить

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Не является публичной офертой.

Проходное сечение Ду, мм

10,4, 11,9, 15,7, 2,3, 3, 4,8, 6,4, 7,1, 9,5

Максимальное рабочее давление, бар

315

Минимальная рабочая температура (С)

-200

Максимальная рабочая температура (С)

+936

Тип присоединения

Резьба, Фитинг

Размер присоединения на входе

1/2", 1/4", 1/8", 12 мм, 16 мм, 3/4", 3/8", 5/16", 5/8", 6 мм, 8 мм

Размер присоединения на выходе

NPT 1/2", NPT 1/4", NPT 1/8", NPT 3/4", NPT 3/8"

Материал корпуса

Алюминий, Латунь, Нейлон, Нержавеющая сталь, Сплав 20, Сплав 400, Сплав 600, Сплав 625, Сплав 825, Сплав марки С-276, Титан, Углеродистая сталь, Фторопласт (PTFE, от -196 до +120)

Тип исполнения

Тройник

Купить
Скачать тех лист

Фитинги применяют для соединения труб или для изменения их направления. Еще они применяются для того, чтобы соединить трубопроводы разных радиусов или разветвления.

Обжимные фитинги дают возможность разбирать и собирать конструкции в случае изменения технических условий или аварийных ситуациях. Повторное использование элементов не влияет на целостность отдельного узла или системы.

Обжимные фитинги Swagelok обеспечивает герметичное соединение трубопроводов следующим образом:

Функции уплотнения и обхвата трубы распределяются между двумя кольцами.

Переднее обжимное кольцо обеспечивает уплотнение:

• прижимаясь изнутри к корпусу фитинга

• и к внешней поверхности трубки.

По мере закручивания гайки заднее обжимное кольцо:

• смещает переднее обжимное кольцо в продольном направлении

• и радиальным усилием создает надежный обхват трубки

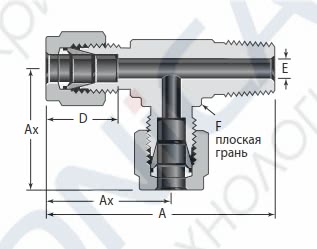

Fiting_ug9

Наружный диаметр трубки	Размер резьбы NPT дюймы	Основной код заказа	Габариты
Наружный диаметр трубки	Размер резьбы NPT дюймы	Основной код заказа	A	Ax	D	E	F, дюймы
Габариты, дюймы
1/8	1/8 1/4	-200-3TMT -200-3-4TMT	1,63 1,89	0,93 0,97	0,50	0,09	7/16 1/2
3/16	1/8	-300-3TMT	1,66	0,96	0,54	0,12	7/16
1/4	1/8 1/4	-400-3TMT -400-3-4TMT	1,80 1,98	1,06	0,60	0,19	1/2
5/16	1/8	-500-3TMT	1,99	1,17	0,64	0,19	5/8
3/8	1/4 3/8	-600-3TMT -600-3-6TMT	2,20 2,42	1,20 1,31	0,66	0,28	5/8 13/16
1/2	3/8 1/2	-810-3TMT -810-3-8TMT	2,53 2,72	1,42	0,90	0,38 0,41	13/16
5/8	1/2	-1010-3TMT	2,88	1,50	0,96	0,47	15/16
3/4	3/4	-1210-3TMT	3,02	1,57	0,96	0,62	1 1/16
Габариты, мм
6	1/8 1/4	-6M0-3TMT -6M0-3-4TMT	45,8 50,3	27,0	15,3	4,8	1/2
8	1/4	-8M0-3-4TMT	55,3	29,9	16,2	6,4	5/8
12	1/4 1/2	-12M0-3-4TMT -12M0-3-8TMT	64,2 69,0	36,0	22,8	7,1 9,5	13/16
16	1/2	-16M0-3TMT	73,1	38,0	24,4	11,9	15/16
