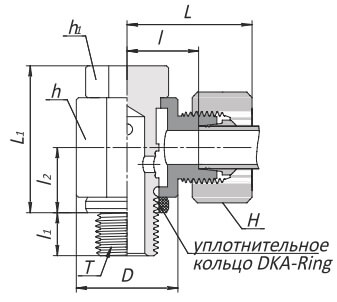

Фитинг Банжо угловой конфигурации DIN (BSPP цилиндрическая/метрическая цилиндрическая)на высокое давление серии DWH-G/M.
Скачать тех лист
BSPP цилиндрическая резьба
| Серия | Кодировка | Наружный диаметр трубы O.D. | D | H | h | h1 | L | L 1 | l | l1 | l2 | t | TBSPP (G) | PN(бар) | ||
| угл. сталь | SS316 | Латунь | ||||||||||||||
| L | DWH-06L-01G | 6 | 14 | 14 | 17 | 17 | 27 | 24 | 12,0 | 8 | 10,5 | 2,5 | 1/8 | 250 | 250 | 160 |
| DWH-08L-02G | 8 | 18 | 17 | 22 | 19 | 29 | 30 | 14,5 | 12 | 14,0 | 3,0 | 1/4 | 250 | 250 | 160 | |
| DWH-10L-02G | 10 | 18 | 19 | 22 | 19 | 30 | 30 | 15,5 | 12 | 14,0 | 3,0 | 1/4 | 250 | 250 | 160 | |
| DWH-12L-03G | 12 | 22 | 22 | 27 | 24 | 33 | 36 | 18,0 | 12 | 16,5 | 3,0 | 3/8 | 250 | 250 | 160 | |
| DWH-15L-04G | 15 | 26 | 27 | 32 | 30 | 37 | 45 | 21,5 | 14 | 21,5 | 4,5 | 1/2 | 250 | 250 | 160 | |
| DWH-18L-04G | 18 | 26 | 32 | 32 | 30 | 37 | 45 | 21,0 | 14 | 21,5 | 4,5 | 1/2 | 250 | 250 | 160 | |
| DWH-22L-06G | 22 | 32 | 36 | 41 | 36 | 44 | 53 | 27,5 | 16 | 24,0 | 3,5 | 3/4 | 160 | 160 | ||
| DWH-28L-08G | 28 | 39 | 41 | 50 | 46 | 49 | 66 | 32,0 | 18 | 30,5 | 3,5 | 1 | 160 | 160 | ||
| DWH-35L-10G | 35 | 49 | 50 | 60 | 55 | 58 | 76 | 36,0 | 20 | 35,5 | 3,5 | 1 1/4 | 160 | 160 | ||
| DWH-42L-12G | 42 | 55 | 60 | 70 | 60 | 63 | 87 | 40,5 | 22 | 40,5 | 3,5 | 1 1/2 | 160 | 160 | ||
| S | DWH-06S-02G | 6 | 18 | 17 | 22 | 19 | 31 | 30 | 16,5 | 12 | 14,0 | 3,0 | 1/4 | 315 | 315 | 200 |
| DWH-08S-02G | 8 | 18 | 19 | 22 | 19 | 31 | 30 | 16,5 | 12 | 14,0 | 3,0 | 1/4 | 315 | 315 | 200 | |
| DWH-10S-03G | 10 | 22 | 22 | 27 | 24 | 35 | 36 | 18,5 | 12 | 16,5 | 3,0 | 3/8 | 315 | 315 | 200 | |
| DWH-12S-03G | 12 | 22 | 24 | 27 | 24 | 35 | 36 | 18,5 | 12 | 16,5 | 3,0 | 3/8 | 315 | 315 | 200 | |
| DWH-16S-04G | 16 | 26 | 30 | 32 | 30 | 40 | 45 | 22,0 | 14 | 21,5 | 4,5 | 1/2 | 315 | 315 | ||
| DWH-20S-06G | 20 | 32 | 36 | 41 | 36 | 48 | 53 | 26,5 | 16 | 24,0 | 3,5 | 3/4 | 160 | 160 | ||
| DWH-25S-08G | 25 | 39 | 46 | 50 | 46 | 56 | 66 | 31,5 | 18 | 30,5 | 3,5 | 1 | 160 | 160 | ||
| DWH-30S-10G | 30 | 49 | 50 | 60 | 55 | 64 | 76 | 37,0 | 20 | 34,5 | 3,5 | 1 1/4 | 160 | 160 | ||
| DWH-38S-12G | 38 | 55 | 60 | 70 | 60 | 72 | 87 | 41,5 | 22 | 40,5 | 3,5 | 1 1/2 | 160 | 160 | ||
Метрическая цилиндрическая резьба
| Серия | Кодировка | Наружный диаметр трубы O.D. | D | H | h | h1 | L | L 1 | l | l1 | l2 | t | Tметрическая | PN(бар) | |
| угл. сталь | SS316 | ||||||||||||||
| L | DWH--06L-M10 | 6 | 14 | 14 | 17 | 17 | 27 | 24,0 | 12,0 | 8 | 10,5 | 2,5 | M 10x1 | 250 | 250 |
| DWH-08L-M12 | 8 | 17 | 17 | 22 | 19 | 29 | 30,0 | 14,5 | 12 | 14,0 | 3,0 | M 12x1,5 | 250 | 250 | |
| DWH-10L-M14 | 10 | 19 | 19 | 22 | 19 | 30 | 30,0 | 15,5 | 12 | 14,0 | 3,0 | M 14x1,5 | 250 | 250 | |
| DWH-12L-M16 | 12 | 21 | 22 | 27 | 24 | 33 | 36,0 | 18,0 | 12 | 16,5 | 3,0 | M 16x1,5 | 250 | 250 | |
| DWH-15L-M18 | 15 | 23 | 27 | 30 | 27 | 36 | 39,5 | 20,5 | 12 | 18,5 | 3,0 | M 18x1,5 | 250 | 250 | |
| DWH-18L-M22 | 18 | 27 | 32 | 32 | 30 | 37 | 45,0 | 21,0 | 14 | 21,5 | 4,5 | M 22x1,5 | 250 | 250 | |
