Криогенный запорный клапан типа T202DZ20P-250P с пневматическим приводом
Криогенный запорный клапан с пневмоприводом используется для дистанционного перекрытия потока газообразной среды в трубопроводе.
| Технические характеристики | ||||||||||||
|
Номинальный диаметр, DN мм |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Диаметр седла, dg мм |
26 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Коэф. расхода, Kv |
10 | 10 | 22 | 25 | 40 | 68 | 100 | 160 | 270 | 360 | 640 | 820 |
|
Тип клапана |
Проходной | |||||||||||
|
Тип управления |
Пневмопривод | |||||||||||
|
Технические характеристики привода |
HA1D(R) | HA2D(R) | HA3D(R) | HA4D(R) | HA5D(R) |
|
Эффективная площадь, мм2 |
160 | 310 | 550 | 950 | 1250 |
|
Диапазон пружины, кПа |
20-100; 40-200; 20-60; 60-100; 80-240 | ||||
|
Давление воздуха, МПа |
0,14-0,4 МПа | ||||
Клапан ZHA?B?P-16B?K?D PN16 DN20-250

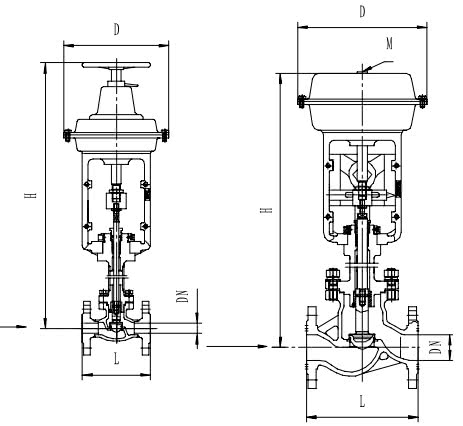

| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T202DZ20P | 660 | 160 | 20 | 230 | 1,6 | HA1D(R) | 21,6 | М16х1,5 или Rc 1/4’’ |
| T202DZ22P | 660 | 160 | 25 | 230 | 1,6 | HA1D(R) | 21,6 | |
| T202DZ32P | 760 | 180 | 32 | 280 | 1,6 | HA2D(R) | 29,5 | |
| T202DZ40P | 760 | 200 | 40 | 280 | 1,6 | HA2D(R) | 33,6 | |
| T202DZ50P | 820 | 230 | 50 | 280 | 1,6 | HA2D(R) | 47,2 | |
| T202DZ65P | 960 | 290 | 65 | 365 | 1,6 | HA3D(R) | 55,6 | |
| T202DZ80P | 960 | 310 | 80 | 365 | 1,6 | HA3D(R) | 73,8 | |
| T202DZ100P | 1080 | 350 | 100 | 365 | 1,6 | HA3D(R) | 95,5 | |
| T202DZ125P | 1250 | 400 | 125 | 520 | 1,6 | HA4D(R) | 118,6 | |
| T202DZ150P | 1550 | 480 | 150 | 520 | 1,6 | HA4D(R) | 168,7 | |
| T202DZ200P | 1760 | 600 | 200 | 620 | 1,0 | HA5D(R) | 229,6 | |
| T202DZ250P | 2050 | 730 | 250 | 620 | 1,0 | HA5D(R) | 248,1 |
Клапан ZHA?B?P-25B?K?D PN25 DN20-150
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T252DZ20P | 660 | 160 | 20 | 230 | 2,0 | HA1D(R) | 21,6 | М16х1,5 или Rc 1/4’’ |
| T252DZ22P | 660 | 160 | 25 | 230 | 2,0 | HA1D(R) | 21,6 | |
| T252DZ32P | 760 | 180 | 32 | 280 | 2,0 | HA2D(R) | 29,5 | |
| T252DZ40P | 760 | 200 | 40 | 280 | 2,0 | HA2D(R) | 33,6 | |
| T252DZ50P | 820 | 230 | 50 | 280 | 2,0 | HA2D(R) | 47,2 | |
| T252DZ65P | 960 | 290 | 65 | 365 | 1,6 | HA3D(R) | 55,6 | |
| T252DZ80P | 960 | 310 | 80 | 365 | 1,6 | HA3D(R) | 73,8 | |
| T252DZ100P | 1080 | 350 | 100 | 365 | 1,6 | HA3D(R) | 95,5 | |
| T252DZ125P | 1250 | 400 | 125 | 520 | 1,6 | HA4D(R) | 118,6 | |
| T252DZ150P | 1550 | 480 | 150 | 520 | 1,6 | HA4D(R) | 168,7 |
Клапан ZHA?B?P-40B?K?D PN40 DN20-80
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T302DZ20P | 710 | 160 | 20 | 230 | 4,0 | HA2D(R) | 24,6 | М16х1,5 или Rc 1/4’’ |
| T302DZ22P | 710 | 160 | 25 | 230 | 4,0 | HA2D(R) | 24,6 | |
| T302DZ32P | 810 | 180 | 32 | 280 | 4,0 | HA3D(R) | 36,5 | |
| T302DZ40P | 810 | 200 | 40 | 280 | 4,0 | HA3D(R) | 40,6 | |
| T302DZ50P | 880 | 230 | 50 | 280 | 4,0 | HA3D(R) | 54,2 | |
| T302DZ65P | 1010 | 290 | 65 | 365 | 3,0 | HA4D(R) | 65,6 | |
| T302DZ80P | 1010 | 310 | 80 | 365 | 3,0 | HA4D(R) | 83,8 |
Клапан ZHA?B?P-63B?K?D PN63 DN20-50
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T352DZ20P | 760 | 160 | 20 | 230 | 5,0 | HA2D(R) | 28,6 | М16х1,5 или Rc 1/4’’ |
| T352DZ22P | 760 | 160 | 25 | 230 | 5,0 | HA2D(R) | 28,6 | |
| T352DZ32P | 860 | 180 | 32 | 280 | 4,0 | HA3D(R) | 40,5 | |
| T352DZ40P | 860 | 200 | 40 | 280 | 4,0 | HA3D(R) | 46,6 | |
| T352DZ50P | 930 | 230 | 50 | 280 | 4,0 | HA3D(R) | 61,2 |
