Запорный клапан криогенный типа T211DZ20-200 с пневматическим приводом
Запорный криогенный клапан с пневмоприводом используется для дистанционного перекрытия потока криогенный жидкости в трубопроводе.
| Технические характеристики | |||||||||||
| Номинальный диаметр, DN мм | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Диаметр седла, dg мм | 26 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Коэф. расхода, Kv | 10 | 10 | 22 | 25 | 40 | 68 | 100 | 160 | 270 | 360 | 640 |
| Тип клапана | Угловой | ||||||||||
| Тип управления | Пневмопривод | ||||||||||
| Технические характеристики привода | HA1D(R) | HA2D(R) | HA3D(R) | HA4D(R) | HA5D(R) |
| Эффективная площадь, мм2 | 160 | 310 | 550 | 950 | 1250 |
| Диапазон пружины, кПа | 20-100; 40-200; 20-60; 60-100; 80-240 | ||||
| Давление воздуха, МПа | 0,14-0,4 МПа | ||||

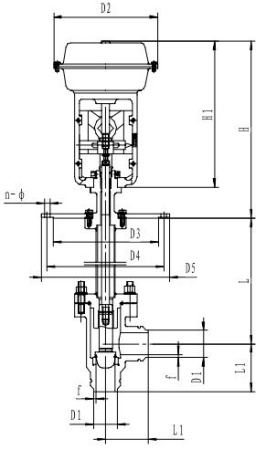

| Артикул | D0 | L | H | H1 | L1 | D1 | f | D2 | D3 | D4 | D5 | n-ф | Масса, кг |
| T201?203DZ20 | 20 | 500-700 | 360 | 260 | 75 | 25 | 3 | 230 | 230 | 260 | 290 | 8-14 | 18,1 |
| T201?203DZ25 | 25 | 500-700 | 360 | 260 | 75 | 32 | 3 | 230 | 230 | 260 | 290 | 8-14 | 20,6 |
| T201?203DZ32 | 32 | 500-700 | 435 | 335 | 85 | 38 | 3 | 280 | 275 | 305 | 335 | 8-18 | 27,5 |
| T201?203DZ40 | 40 | 500-700 | 435 | 335 | 85 | 45 | 3 | 280 | 275 | 305 | 335 | 8-18 | 31,6 |
| T201?203DZ50 | 50 | 500-700 | 454 | 354 | 110 | 57 | 4 | 280 | 310 | 340 | 370 | 8-18 | 44,2 |
| T201?203DZ65 | 65 | 500-700 | 454 | 354 | 135 | 76 | 5 | 280 | 340 | 370 | 400 | 10-18 | 51,6 |
| T201?203DZ80 | 80 | 600-800 | 507 | 407 | 160 | 89 | 5 | 363 | 375 | 405 | 435 | 12-18 | 66,8 |
| T201?203DZ100 | 100 | 600-800 | 507 | 407 | 180 | 108 | 5 | 363 | 430 | 460 | 490 | 12-18 | 86,5 |
| T201?203DZ125 | 125 | 600-800 | 559 | 459 | 220 | 133 | 5 | 363 | 430 | 460 | 490 | 12-18 | 108,6 |
| T201?203DZ150 | 150 | 600-800 | 559 | 459 | 250 | 159 | 6 | 363 | 430 | 460 | 490 | 12-18 | 152,7 |
| T201?203DZ200 | 200 | 600-800 | 712 | 612 | 275 | 219 | 6 | 520 | 470 | 510 | 550 | 12-22 | 208,1 |
