Запорный клапан типа T202Z20P-50P с пневматическим приводом
Запорный клапан с пневмоприводом используется для дистанционного перекрытия потока газообразной среды в трубопроводе.
| Технические характеристики | ||||||||||||
|
Номинальный диаметр, DN мм |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Диаметр седла, dg мм |
26 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Коэф. расхода, Kv |
10 | 10 | 22 | 25 | 40 | 68 | 100 | 160 | 270 | 360 | 640 | 820 |
|
Тип клапана |
Проходной | |||||||||||
|
Тип управления |
Пневмопривод | |||||||||||
|
Технические характеристики привода |
HA1D(R) | HA2D(R) | HA3D(R) | HA4D(R) | HA5D(R) |
|
Эффективная площадь, мм2 |
160 | 310 | 550 | 950 | 1250 |
|
Диапазон пружины, кПа |
20-100; 40-200; 20-60; 60-100; 80-240 | ||||
|
Давление воздуха, МПа |
0,14-0,4 МПа | ||||
Клапан ZHA?B?P-16B?K? PN16 DN20-250

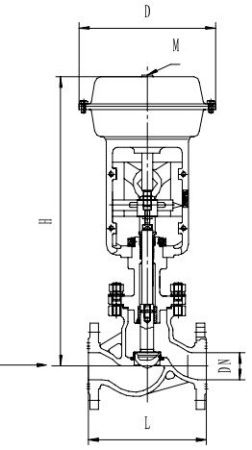

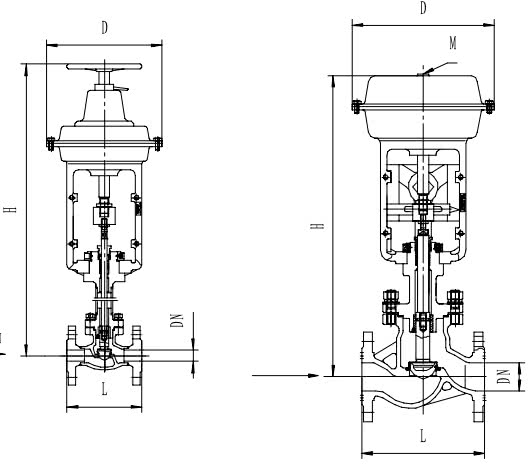

| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T202Z20P | 460 | 160 | 20 | 230 | 1,6 | HA1D(R) | 18,1 | М16х1,5 или Rc 1/4’’ |
| T202Z25P | 460 | 160 | 25 | 230 | 1,6 | HA1D(R) | 20,6 | |
| T202Z32P | 520 | 180 | 32 | 280 | 1,6 | HA2D(R) | 27,5 | |
| T202Z40P | 520 | 200 | 40 | 280 | 1,6 | HA2D(R) | 31,6 | |
| T202Z50P | 560 | 230 | 50 | 280 | 1,6 | HA2D(R) | 44,2 | |
| T202Z65P | 665 | 290 | 65 | 365 | 1,6 | HA3D(R) | 51,6 | |
| T202Z80P | 665 | 310 | 80 | 365 | 1,6 | HA3D(R) | 66,8 | |
| T202Z100P | 780 | 350 | 100 | 365 | 1,6 | HA3D(R) | 86,5 | |
| T202Z125P | 920 | 400 | 125 | 520 | 1,6 | HA4D(R) | 108,6 | |
| T202Z150P | 1180 | 480 | 150 | 520 | 1,6 | HA4D(R) | 152,7 | |
| T202Z200P | 1360 | 600 | 200 | 620 | 1,0 | HA5D(R) | 209,6 | |
| T202Z250P | 1650 | 730 | 250 | 620 | 1,0 | HA5D(R) | 228,1 |
Клапан ZHA?B?P-25B?K? PN25 DN20-150
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T252Z20P | 460 | 160 | 20 | 230 | 2,0 | HA1D(R) | 18,1 | М16х1,5 или Rc 1/4’’ |
| T252Z25P | 460 | 160 | 25 | 230 | 2,0 | HA1D(R) | 20,6 | |
| T252Z32P | 520 | 180 | 32 | 280 | 2,0 | HA2D(R) | 27,5 | |
| T252Z40P | 520 | 200 | 40 | 280 | 2,0 | HA2D(R) | 31,6 | |
| T252Z50P | 560 | 230 | 50 | 280 | 2,0 | HA2D(R) | 44,2 | |
| T252Z65P | 665 | 290 | 65 | 365 | 1,6 | HA3D(R) | 51,6 | |
| T252Z80P | 665 | 310 | 80 | 365 | 1,6 | HA3D(R) | 66,8 | |
| T252Z100P | 780 | 350 | 100 | 365 | 1,6 | HA3D(R) | 86,5 | |
| T252Z125P | 920 | 400 | 125 | 520 | 1,6 | HA4D(R) | 108,6 | |
| T252Z150P | 1180 | 480 | 150 | 520 | 1,6 | HA4D(R) | 152,7 |
Клапан ZHA?B?P-40B?K? PN40 DN20-80
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T302Z20P | 510 | 160 | 20 | 230 | 4,0 | HA2D(R) | 18,1 | М16х1,5 или Rc 1/4’’ |
| T302Z25P | 510 | 160 | 25 | 230 | 4,0 | HA2D(R) | 20,6 | |
| T302Z32P | 580 | 180 | 32 | 280 | 4,0 | HA3D(R) | 27,5 | |
| T302Z40P | 580 | 200 | 40 | 280 | 4,0 | HA3D(R) | 31,6 | |
| T302Z50P | 580 | 230 | 50 | 280 | 4,0 | HA3D(R) | 44,2 | |
| T302Z65P | 725 | 290 | 65 | 365 | 3,0 | HA4D(R) | 51,6 | |
| T302Z80P | 725 | 310 | 80 | 365 | 3,0 | HA4D(R) | 66,8 |
Клапан ZHA?B?P-63B?K? PN63 DN20-50
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T352Z20P | 510 | 160 | 20 | 230 | 5,0 | HA2D(R) | 18,1 | М16х1,5 или Rc 1/4’’ |
| T352Z25P | 510 | 160 | 25 | 230 | 5,0 | HA2D(R) | 20,6 | |
| T352Z32P | 580 | 180 | 32 | 280 | 4,0 | HA3D(R) | 27,5 | |
| T352Z40P | 580 | 200 | 40 | 280 | 4,0 | HA3D(R) | 31,6 | |
| T352Z50P | 580 | 230 | 50 | 280 | 4,0 | HA3D(R) | 44,2 |
