Запорный клапан типа T217QA25-250 с пневматическим приводом.
Запорный клапан с пневмоприводом используется для дистанционного перекрытия потока газообразной среды в трубопроводе.
| Технические характеристики | |||||||||||
|
Номинальный диаметр, DN мм |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Диаметр седла, dg мм |
26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Коэф. расхода, Kv |
10 | 22 | 25 | 40 | 70 | 100 | 160 | 270 | 360 | 640 | 820 |
|
Тип клапана |
Проходной | ||||||||||
|
Тип управления |
Пневмопривод | ||||||||||
|
Технические характеристики привода |
TZQ125 | TZQ160 | TZQ200 | TZQ250 |
|
Эффективная площадь, мм2 |
11000 | 19000 | 30000 | 48000 |
|
Номинальный ход, мм |
18 | 26 | 45 | 80 |
|
Давление воздуха, МПа |
0, 4-0,7 МПа | |||
Клапан J641H-16C (P)

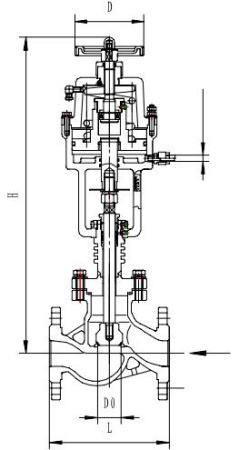

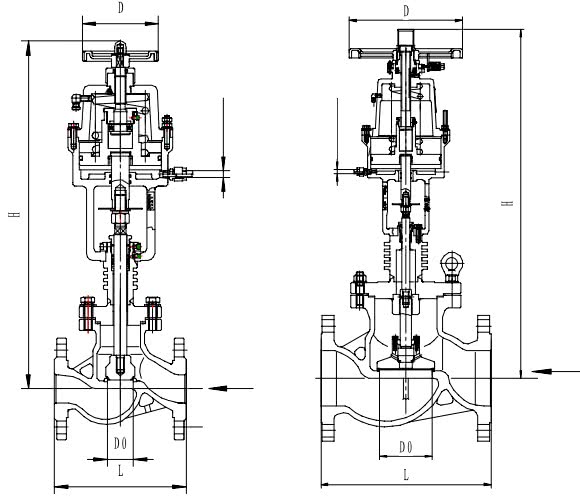

| Артикул | DN | L | H | D | Рабочее давление, МПа | Привод | Масса, кг |
| T217QA25 | 25 | 160 | 460 | 100 | 1,6 | TZQ125 | 15,1 |
| T217QA32 | 32 | 180 | 500 | 100 | 1,6 | TZQ125 | 16,6 |
| T217QA40 | 40 | 200 | 500 | 120 | 1,6 | TZQ160 | 18,5 |
| T217QA50 | 50 | 230 | 520 | 120 | 1,6 | TZQ160 | 21,6 |
| T217QA65 | 65 | 290 | 560 | 160 | 1,6 | TZQ160 | 24,2 |
| T217QA80 | 80 | 310 | 600 | 160 | 1,6 | TZQ160 | 41,6 |
| T217QA100 | 100 | 350 | 700 | 240 | 1,6 | TZQ160 | 62,8 |
| T217QA125 | 125 | 400 | 880 | 320 | 1,6 | TZQ200 | 73,5 |
| T217QA150 | 150 | 480 | 880 | 320 | 1,6 | TZQ200 | 92,5 |
| T217QA200 | 200 | 600 | 1150 | 400 | 1,6 | TZQ250 | 128,7 |
| T217QA250 | 250 | 730 | 1240 | 400 | 1,6 | TZQ250 | 180,5 |
Клапан J641H-25 C (P)
| Артикул | DN | L | H | D | Рабочее давление, МПа | Привод | Масса, кг |
| T257QA25 | 25 | 160 | 460 | 100 | 2,5 | TZQ125 | 15,1 |
| T257QA32 | 32 | 180 | 500 | 100 | 2,5 | TZQ125 | 16,6 |
| T257QA40 | 40 | 200 | 500 | 120 | 2,5 | TZQ160 | 18,5 |
| T257QA50 | 50 | 230 | 520 | 120 | 2,5 | TZQ160 | 21,6 |
| T257QA65 | 65 | 290 | 560 | 160 | 2,5 | TZQ160 | 24,2 |
| T257QA80 | 80 | 310 | 600 | 160 | 2,5 | TZQ160 | 41,6 |
| T257QA100 | 100 | 350 | 700 | 240 | 2,5 | TZQ160 | 68,8 |
| T257QA125 | 125 | 400 | 840 | 320 | 2,5 | TZQ200 | 78,8 |
| T257QA150 | 150 | 480 | 870 | 320 | 2,5 | TZQ200 | 99,5 |
| T257QA200 | 200 | 600 | 1150 | 400 | 2,5 | TZQ250 | 139,7 |
| T257QA250 | 250 | 730 | 1240 | 400 | 2,5 | TZQ250 | 202,5 |
Клапан J641H-40 C?P?
| Артикул | DN | L | H | D | Рабочее давление, МПа | Привод | Масса, кг |
| T317QA25 | 25 | 160 | 460 | 100 | 4,0 | TZQ125 | 15,1 |
| T317QA32 | 32 | 180 | 500 | 100 | 4,0 | TZQ125 | 16,6 |
| T317QA40 | 40 | 200 | 500 | 120 | 4,0 | TZQ160 | 18,5 |
| T317QA50 | 50 | 230 | 520 | 120 | 4,0 | TZQ160 | 21,6 |
| T317QA65 | 65 | 290 | 560 | 160 | 4,0 | TZQ160 | 24,2 |
| T317QA80 | 80 | 310 | 600 | 160 | 4,0 | TZQ160 | 41,6 |
| T317QA100 | 100 | 350 | 700 | 240 | 4,0 | TZQ160 | 68,8 |
| T317QA125 | 125 | 400 | 840 | 320 | 4,0 | TZQ200 | 81,5 |
| T317QA150 | 150 | 480 | 870 | 320 | 4,0 | TZQ200 | 106,5 |
| T317QA200 | 200 | 600 | 1150 | 400 | 4,0 | TZQ250 | 149,7 |
| T317QA250 | 250 | 730 | 1240 | 400 | 4,0 | TZQ250 | 212,5 |
Клапан J641H-63 C (P)
| Артикул | DN | L | H | D | Рабочее давление, МПа | Привод | Масса, кг |
| T357QA25 | 25 | 230 | 460 | 100 | 5,0 | TZQ125 | 25,1 |
| T357QA32 | 32 | 260 | 500 | 100 | 5,0 | TZQ125 | 26,6 |
| T357QA40 | 40 | 260 | 500 | 120 | 5,0 | TZQ160 | 28,5 |
| T357QA50 | 50 | 300 | 520 | 120 | 5,0 | TZQ160 | 32,6 |
| T357QA65 | 65 | 340 | 560 | 160 | 5,0 | TZQ160 | 36,2 |
| T357QA80 | 80 | 380 | 600 | 160 | 5,0 | TZQ160 | 56,6 |
| T357QA100 | 100 | 430 | 880 | 240 | 5,0 | TZQ200 | 154,8 |
| T357QA125 | 125 | 500 | 920 | 320 | 5,0 | TZQ200 | 187,5 |
| T357QA150 | 150 | 550 | 940 | 320 | 5,0 | TZQ200 | 226,5 |
| T357QA200 | 200 | 650 | 1150 | 400 | 5,0 | TZQ250 | 269,7 |
| T357QA250 | 250 | 775 | 1240 | 400 | 5,0 | TZQ250 | 350,5 |
