Начиная с 1947 г. компания Swagelok проектирует, разрабатывает и производит высококачественные изделия для трубопроводных систем общего назначения и специализированных трубопроводных систем, отвечая растущим потребностям мировых отраслей промышленности.

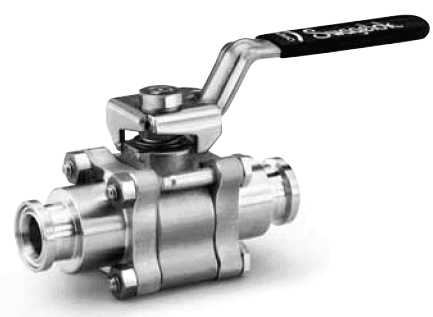

Данные трехэлементные технологические краны/краны для КИП серии 60 имеют подпружиненное седло и конусообразный диск, динамически нагруженное двухэлементное уплотнение шевронного типа, трехэлементную поворотно-откидную конструкцию, они надежны в эксплуатации и требуют незначительного технического обслуживания.
Краны Swagelok с санитарно-техническими торцевыми соединениями TS и SC выпускаются только из нержавеющей стали. Максимальное расчетное давление составляет 20,6 бара (300 фунтов на кв. дюйм, ман.); рабочее давление и температурные параметры таких кранов могут ограничиваться материалом используемой прокладки и зажима.
Санитарно-технические фитинги TS
|
Размер |
Код заказа |
Условный проход крана, мм |
Cv |

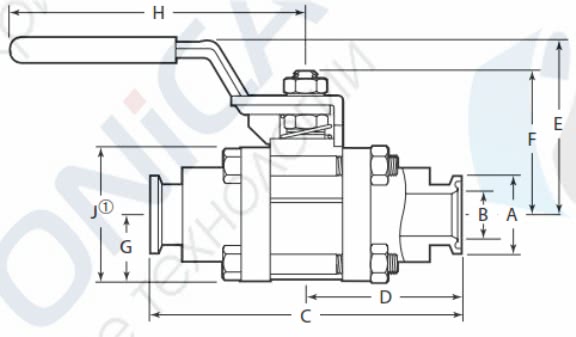

Габариты, мм |
||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
J? |
||||
|
1/2 дюйма |
SS-63TTS8 |
9,4 |
7,5 |
25,1 |
9,4 |
88,9 |
44,4 |
59,7 |
45,5 |
22,6 |
114 |
45,2 |
|
3/4 дюйма |
SS-63TTS12 |
13,1 |
15 |
25,1 |
15,7 |
88,9 |
44,4 |
59,7 |
45,5 |
22,6 |
114 |
45,2 |
|
1 дюйм |
SS-65TTS16 |
22,2 |
42 |
50,5 |
22,1 |
114 |
57,2 |
74,7 |
64,0 |
31,8 |
152 |
63,5 |
|
1 1/2 дюйма |
SS-67TTS24 |
31,8 |
100 |
50,5 |
34,8 |
140 |
69,9 |
102 |
79,8 |
38,9 |
232 |
77,7 |
|
2 дюйма |
SS-68TTS32 |
38,1 |
130 |
64,0 |
47,5 |
159 |
79,2 |
106 |
85,3 |
44,2 |
232 |
88,1 |
Санитарно-технические фитинги SC под зажим
|
Размер |
Код заказа |
Условный проход крана, мм |
Cv |
Габариты, мм |
||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
J? |
||||
|
1/2 дюйма |
SS-62TSC8 |
7,1 |
7,1 |
25,1 |
9,4 |
90,4 |
45,2 |
42,2 |
32,0 |
17,3 |
60,2 |
34,3 |
|
3/4 дюйма |
SS-63TSC12 |
13,1 |
13,2 |
25,1 |
15,7 |
103 |
51,5 |
59,7 |
45,5 |
22,6 |
114 |
45,2 |
|
1 дюйм |
SS-65TSC16 |
22,1 |
42 |
50,5 |
22,1 |
114 |
57,2 |
74,7 |
64,0 |
31,8 |
152 |
63,5 |
|
1 1/2 дюйма |
SS-67TSC24 |
31,8 |
100 |
50,3 |
34,8 |
140 |
69,9 |
102 |
79,8 |
38,9 |
232 |
77,7 |
|
2 дюйма |
SS-68TSC32 |
38,1 |
130 |
64,0 |
47,5 |
159 |
79,2 |
106 |
85,3 |
44,2 |
232 |
88,1 |
