Начиная с 1947 г. компания Swagelok проектирует, разрабатывает и производит высококачественные изделия для трубопроводных систем общего назначения и специализированных трубопроводных систем, отвечая растущим потребностям мировых отраслей промышленности.
Данные трехэлементные технологические краны/краны для КИП серии 60 имеют подпружиненное седло и конусообразный диск, динамически нагруженное двухэлементное уплотнение шевронного типа, трехэлементную поворотно-откидную конструкцию, они надежны в эксплуатации и требуют незначительного технического обслуживания.

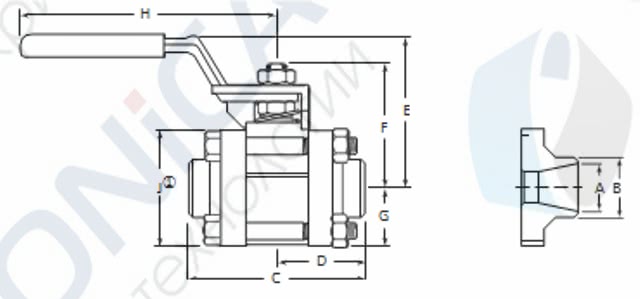

Размер | Код заказа | Условный проход клапана, мм | Cv | Габариты, мм | ||||||||
A | B | C | D | E | F | G | H | J? | ||||
Перечень 10 | ||||||||||||
1/4 дюйма | SS-62TW4P10 | 4,8 | 1,2 | 10,4 | 13,7 | 52,8 | 26,4 | 42,2 | 32,0 | 17,3 | 60,2 | 34,3 |
1/2 дюйма | SS-63TW8P10 | 13,1 | 15 | 17,1 | 21,3 | 68,3 | 34,0 | 59,7 | 45,5 | 22,6 | 114 | 45,2 |
3/4 дюйма | SS-65TW12P10 | 22,2 | 36 | 22,5 | 26,7 | 91,2 | 45,7 | 74,7 | 64,0 | 31,8 | 152 | 63,5 |
1 дюйм | SS-65TW16P10 | 22,2 | 40 | 27,9 | 33,4 | 87,9 | 43,9 | 74,7 | 64,0 | 31,8 | 152 | 63,5 |
1 1/2 дюйма | SS-67TW24P10 | 31,8 | 100 | 42,7 | 48,3 | 114 | 56,6 | 102 | 79,8 | 38,9 | 232 | 77,7 |
2 дюйма | SS-68TW32P10 | 38,1 | 130 | 54,8 | 60,3 | 121 | 60,7 | 106 | 85,3 | 44,2 | 232 | 88,1 |
Перечень 40 | ||||||||||||
1/4 дюйма | SS-62TW4P40 | 4,8 | 1,2 | 9,2 | 13,7 | 52,8 | 26,4 | 42,2 | 32,0 | 17,3 | 60,2 | 34,3 |
1/2 дюйма | SS-63TW8P40 | 13,1 | 15 | 15,8 | 21,3 | 68,3 | 34,0 | 59,7 | 45,5 | 22,6 | 114 | 45,2 |
3/4 дюйма | SS-65TW12P40 | 20,9 | 36 | 20,9 | 26,7 | 91,2 | 45,7 | 74,7 | 64,0 | 31,8 | 152 | 63,5 |
1 дюйм | SS-65TW16P40 | 22,2 | 90 | 26,6 | 33,4 | 87,9 | 43,9 | 74,7 | 64,0 | 31,8 | 152 | 63,5 |
1 1/2 дюйма | SS-67TW24P40 | 31,8 | 100 | 40,9 | 48,3 | 114 | 56,6 | 102 | 79,8 | 38,9 | 232 | 77,7 |
2 дюйма | SS-68TW32P40 | 38,1 | 130 | 52,5 | 60,3 | 123 | 61,7 | 106 | 85,3 | 44,2 | 232 | 88,1 |
Перечень 80 | ||||||||||||
1/4 дюйма | SS-62TW4P80 | 4,8 | 1,2 | 7,7 | 13,7 | 52,8 | 26,4 | 42,2 | 32,0 | 17,3 | 60,2 | 34,3 |
3/8 дюйма | SS-62TW6P80 | 7,1 | 3,8 | 10,7 | 17,1 | 52,8 | 26,4 | 42,2 | 32,0 | 17,3 | 60,2 | 34,3 |
1/2 дюйма | SS-63TW8P80 | 13,1 | 6,8 | 13,9 | 21,3 | 68,3 | 34,0 | 59,7 | 45,5 | 22,6 | 114 | 45,2 |
3/4 дюйма | SS-63TW12P80 | 13,1 | 13,6 | 18,8 | 26,7 | 68,3 | 34,0 | 59,7 | 45,5 | 22,6 | 114 | 45,2 |
1 дюйм | SS-65TW16P80 | 22,2 | 40 | 23,9 | 33,4 | 87,9 | 43,9 | 74,7 | 64,0 | 31,8 | 152 | 63,5 |
1 1/4 дюйма | SS-67TW20P80 | 28,6 | 80 | 32,5 | 42,2 | 116 | 57,9 | 102 | 79,8 | 38,9 | 232 | 77,7 |
1 1/2 дюйма | SS-67TW24P80 | 31,8 | 100 | 38,1 | 48,3 | 116 | 57,9 | 102 | 79,8 | 38,9 | 232 | 77,7 |
2 дюйма | SS-68TW32P80 | 38,1 | 130 | 49,3 | 60,3 | 129 | 64,8 | 106 | 85,3 | 44,2 | 232 | 88,1 |
? Высота и ширина фланцев с 63 по 68 серию. Высота фланцев 62 серии составляет 40,4 мм (1,59 дюйма); ширина равна размеру в столбце J.
