    Криогенный поплавковый уровнемер

    Главная
    —
    Статьи
    —Криогенный поплавковый уровнемер

    Описание

    Указатель поплавкового уровнемера

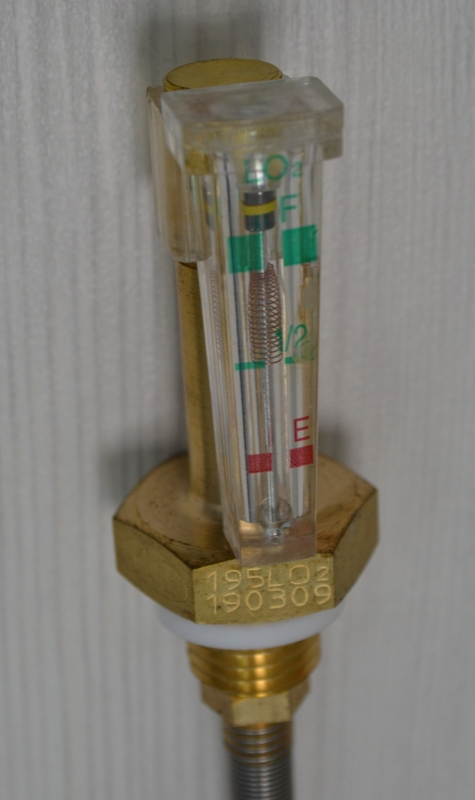

    Рисунок №1. Указатель поплавкового уровнемера.

    Поплавковый уровнемер это средство измерения уровня жидкости в непрозрачном сосуде. В данной конкретной статье мы разберем работу и настройку поплавкового уровнемера для криогенных вертикальных газификаторов емкостью 175-250 литров. Газификатор является универсальным криососудом, предназначенным для работы с несколькими средами: кислород, азот, аргон, СПГ, углекислый газ. Будучи универсальным изделием, газификатор снабжён универсальной арматурой, предназначенной для работы в нескольких средах и уровнемер не исключение.

    Стандартный поплавковый уровнемер состоит из:

    1. Защитный колпак.
    2. Указатель.
    3. Кожух поплавка
    4. Установочный штуцер (М18х2)
    5. Уплотнительное кольцо.
    6. Поплавок.
    7. Компенсационная пружина.
    8. Алюминиевый груз

    Принцип действия

    Для удобства чтения показаний уровнемеру ниже приведена таблица с плотностью рабочих сред и плотностью алюминиевого сплава, из которого выполнен груз уровнемера. Литраж газификатора может быть разным (175-250 литров), зависит от производителя, соответственно и длина алюминиевого груза будет разной. К примеру для газификатора емкостью 195 литров длина груза составляет 108см, а для сосуда емкостью 210 длина груза составит 117 см.

    Вещество Плотность, кг/м3
    СПГ 422.475
    Углекислый газ 771
    Азот 808.407
    Кислород 1140.25
    Аргон 1394.7
    Алюминий 2700

    Таблица №1. Относительная плотность веществ.

    В рабочей среде различной плотности поплавок уровнемера ведет себя по разному. К примеру: если поместить в емкость равное по объему количество кислорода, азота и аргона, уровнемер будет давать различные показания. В емкости с азотом уровнемер займет относительно низкое положение, в емкости с кислородом - выше, и в емкости с аргоном самое высокое, относительно остальных, положение.

    Важно: не следует ожидать точных показаний от поплавкового уровнемера. Его конструкция подразумевает такую значительную погрешность измерений, что с точностью можно зафиксировать такие показания как "полон", "наполовину полон" и "пуст". Задача поплавкового уровнемера - во время известить пользователя об отсутствии рабочей жидкости.

    Настройка

    обозначение рабочей среды и объем сосуда
    Рисунок №2. обозначение рабочей среды и объем сосуда.

    Если вы обратились к данному пособию, значит, скорее всего, столкнулись с проблемой неточности показаний при работе уровнемера на вертикальном газификаторе. На вертикальный сосуд завод-производитель устанавливает уровнемер с настройкой на определенную рабочую среду. По умолчанию уровнемер настроен на самую популярную рабочую среду: кислород. Обозначение рабочей среды и гидравлический объем емкости указан на установочном штуцере уровнемера.

    Груз уровнемера выполнен из алюминия. Таким образом, если вы используете свой газификатор для работы азотом, а уровнемер настроен на кислород, то уровнемер может показывать уровень "пусто" даже когда жидкости в сосуде будет еще 10-15% от её полного объёма.
    Точно настроить уровнемер можно только под одну среду, т.е. если вы попытаетесь настроить с помощью описанного метода свой уровнемер, то перенастроить его на какую либо другую среду уже не получится. Если в полном сосуде указатель уровня находится выше отметки FULL, то настройку произвести нельзя.

    Что бы произвести настройку вам понадобятся:

    1. Крестовая отвёртка
    2. Ключ под шестигранник
    3. Угловая шлифмашина
    4. Линейка
    5. Маркер
    6. Средства личной защиты
    Важно: Настройка уровнемера производится только на полностью заправленном сосуде.

    Пошаговая инструкция

    Демонтаж защитного колпака
    Рисунок №3. Демонтаж защитного колпака (2 шаг)
    Демонтаж криогенного уровнемера
    Рисунок №4. Демонтаж криогенного уровнемера (3 шаг)
    Резьбовое соединение груза
    Рисунок №5. Резьбовое соединение груза (4 шаг)
    Рисунок №6. Отрез части груза (5 шаг)

    1 шаг: Необходимо стравить излишки газовой фракции из сосуда. Для этого откройте вентиль газосброса и оставьте его в таком положении на 7-8мин, пока избыточное давление в емкости не станет равным нолю. После стравливания вентиль оставить открытым. Запомнить или отметить исходное положение указателя уровнемера.

    2 шаг: Необходимо снять защитный колпак уровнемера. Для этого отверните шурупы крестовой отвёрткой

    3 шаг: После снятия защитного колпака необходимо открутить фиксирующую гайку уровнемера шестигранным ключом. Из отверстия горловины будет идти пар, не пугайтесь, это кипит и испаряется рабочая среда.

    4 шаг: Аккуратно извлеките уровнемер из сосуда. Груз может достигать длины до полутора метров, заранее приготовьте стремянку, чтобы аккуратно извлечь уровнемер, не переламывая его на соединении поплавка и груза. Не вращайте уровнемер вокруг своей оси, резьбовое соединение груза может развинтиться и груз упадет на дно сосуда.

    5 шаг: В нижней части груза необходимо отмерить от нижней границы 5см, поставить с помощью маркера отметку и отрезать угловой шлифмашиной часть груза по отмеченной Вами линии.

    6 шаг: После 5-го шага необходимо установить уровнемер обратно на сосуд и зафиксировать изменение положения поплавка уровнемера.

    7 шаг: В случае, если поплавок откалибровался до правильной отметки Full, закончить настройку. В случае, если поплавок находится ниже отметки Full более чем на 3мм, повторить Шаги с 4го по 6й.
