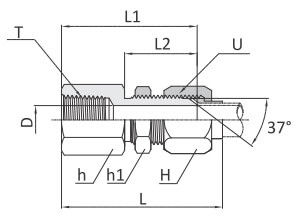

Фитинг прямой конфигурации под развальцовку 37° серии FBFC для соединения метрических и дюймовых трубок.
Основные характеристики
Операция развальцовки:
|
Заказной номер |
Наружный диаметр трубы |
U (UNF) |
T(NPT) |
D |
Размер под ключ |
L |
L1 |
L2 |
|||
|
дюймы |
мм |
h |
h1 |
H |
|||||||
|
FBFC2T-01N |
1/8″ |
3 |
5/16″–24 |
1/8″ |
1,6 |
14,2 |
14,2 |
9,5 |
49,0 |
41,2 |
28,2 |
|
FBFC3T-01N |
3/16” |
4 |
3/8″–24 |
1/8″ |
3,2 |
14,2 |
15,8 |
11,0 |
50,6 |
41,2 |
28,2 |
|
FBFC4T-01N |
1/4″ |
6 |
7/16″–20 |
1/8″ |
4,4 |
14,2 |
17,4 |
14,2 |
52,6 |
43,5 |
30,5 |
|
FBFC5T-01N |
5/16″ |
8 |
1/2″–20 |
1/8″ |
6,0 |
14,2 |
19,0 |
15,8 |
53,9 |
43,5 |
30,5 |
|
FBFC6T-02N |
3/8″ |
10 |
9/16″–18 |
1/4″ |
7,5 |
19,0 |
20,6 |
17,4 |
62,5 |
50,5 |
32,5 |
|
FBFC8T-03N |
1/2″ |
12 |
3/4″–16 |
3/8″ |
9,9 |
22,2 |
25,4 |
22,2 |
69,3 |
56,6 |
36,6 |
|
FBFC10T-04N |
5/8″ |
16 |
7/8″–14 |
1/2″ |
12,3 |
29,0 |
28,5 |
25,4 |
82,7 |
66,1 |
40,1 |
|
FBFC12T-06N |
3/4″ |
18,20 |
1 1/16″–12 |
3/4″ |
15,5 |
34,9 |
34,9 |
31,7 |
86,0 |
71,4 |
44,4 |
|
FBFC14T-06N |
7/8″ |
22 |
1 3/16″–12 |
3/4″ |
18,0 |
34,9 |
38,1 |
34,9 |
89,0 |
71,4 |
44,4 |
|
FBFC16T-08N |
1″ |
25 |
1 5/16″–12 |
1″ |
21,5 |
41,2 |
41,2 |
38,1 |
94,4 |
75,4 |
44,4 |
|
FBFC20T-10N |
1 1/4″ |
32 |
1 5/8″–12 |
1 1/4″ |
27,5 |
50,8 |
47,6 |
50,8 |
99,2 |
80,7 |
45,7 |
|
FBFC24T-12N |
1 1/2″ |
38 |
1 7/8″–12 |
1 1/2″ |
33,0 |
60,0 |
53,9 |
57,1 |
107,7 |
81,0 |
46,0 |
|
FBFC32T-16N |
2″ |
50 |
2 1/2″–12 |
2″ |
45,0 |
73,0 |
69,8 |
73,0 |
120,6 |
93,1 |
53,1 |
