Скачать тех лист

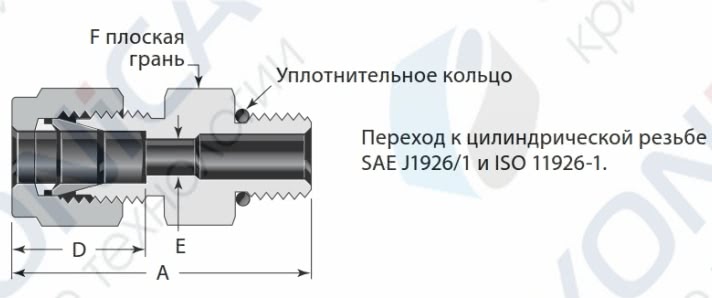

Цилиндрическая резьба SAE/MS (серия ST)
| Наружный диаметр трубки | Размер резьбы SAE/MS | Основной код заказа | Габариты | |||
| A | D | E | F | |||
| Габариты, дюймы | ||||||
| 1/8 | 5/16-24 7/16-20 9/16-18 |
-200-1-2ST -200-1-4ST -200-1-6ST |
1,18 1,24 1,31 |
0,50 | 0,09 | 7/16 9/16 11/16 |
| 1/4 | 5/16-24 7/16-20 9/16-18 3/4-16 7/8-14 |
-400-1-2ST -400-1-4ST -400-1-6ST -400-1-8ST -400-1-10ST |
1,27 1,34 1,40 1,48 1,60 |
0,60 | 0,09 0,19 0,19 0,19 0,19 |
1/2 9/16 11/16 7/8 1 |
| 5/16 | 1/2-20 | -500-1-5ST | 1,37 | 0,64 | 0,25 | 5/8 |
| 3/8 | 7/16-20 9/16-18 3/4-16 7/8-14 |
-600-1-4ST -600-1-6ST -600-1-8ST -600-1-10ST |
1,40 1,46 1,54 1,66 |
0,66 | 0,18 0,28 0,28 0,28 |
5/8 11/16 7/8 1 |
| 1/2 | 9/16-18 3/4-16 7/8-14 1 1/16-12 |
-810-1-6ST -810-1-8ST -810-1-10ST -810-1-12ST |
1,54 1,65 1,77 1,93 |
0,90 | 0,28 0,41 0,41 0,41 |
13/16 7/8 1 1 1/4 |
| 5/8 | 3/4-16 7/8-14 |
-1010-1-8ST -1010-1-10ST |
1,65 1,78 |
0,96 | 0,42 0,50 |
15/16 1 |
| 3/4 | 3/4-16 1 1/16-12 1 5/16-12 |
-1210-1-8ST -1210-1-12ST -1210-1-16ST |
1,81 1,93 1,96 |
0,96 | 0,42 0,62 0,63 |
1 1/16 1 1/4 1 1/2 |
| 7/8 | 1 3/16-12 | -1410-1-14ST | 1,93 | 1,02 | 0,72 | 1 3/8 |
| 1 | 1 1/16-12 1 5/16-12 |
-1610-1-12ST -1610-1-16ST |
2,10 2,14 |
1,23 | 0,66 0,88 |
1 3/8 1 1/2 |
| 1 1/4 | 1 5/8-12 | -2000-1-20ST | 2,69 | 1,62 | 1,09 | 1 7/8 |
| 1 1/2 | 1 7/8-12 | -2400-1-24ST | 3,06 | 1,97 | 1,34 | 2 1/8 |
| 2 | 2 1/2-12 | -3200-1-32ST | 4,00 | 2,66 | 1,81 | 2 3/4 |
Цилиндрическая резьба SAE/MS (серия ST)
| Наружный диаметр трубки | Размер резьбы SAE/MS | Основной код заказа |
Габариты |
|||
| A | D | E | F | |||
| Габариты, мм | ||||||
| 6 | 9/16-18 | -6M0-1-6ST | 35,6 | 15,3 | 4,8 | 18 |
| 10 | 9/16-18 3/4-16 |
-10M0-1-6ST -10M0-1-8ST |
37,3 39,4 |
17,2 | 7,1 7,9 |
22 |
| 12 | 7/16-20 9/16-18 3/4-16 |
-12M0-1-4ST -12M0-1-6ST -120M-1-8ST |
40,6 39,9 41,9 |
22,8 | 5,2 7,1 9,5 |
22 |
Длинная прямая цилиндрическая резьба SAE/MS (серия ST)
| Наружный диаметр трубки | Размер резьбы SAE/MS | Основной код заказа |
Габариты |
|||
| A | D | E | F | |||
| Габариты, дюймы | ||||||
| 1/4 | 7/16-20 | -400-1L-4ST | 2,26 | 0,60 | 0,19 | 9/16 |
| 1/2 | 3/4-16 | -810-1L-8ST | 3,01 | 0,90 | 0,41 | 7/8 |
