Скачать тех лист

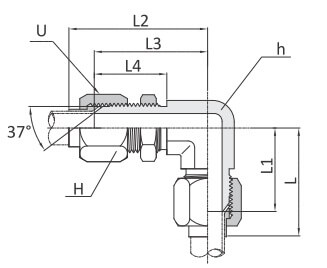

Фитинг угловой конфигурации под развальцовку 37° серии FBL для соединения метрических и дюймовых трубок.
Основные характеристики
Операция развальцовки:
|
Заказной номер |
Наружный диаметр трубы |
U (UNF) |
Размер под ключ |
L |
L1 |
L2 |
L3 |
L4 |
||
|
дюймы |
мм |
h |
H |
|||||||
|
FBL-2T |
1/8″ |
3 |
5/16″–24 |
11,1 |
9,5 |
30,2 |
22,4 |
45,9 |
38,1 |
23,4 |
|
FBL-3T |
3/16″ |
4 |
3/8″–24 |
11,1 |
11,0 |
33,3 |
23,9 |
47,5 |
38,1 |
23,4 |
|
FBL^T |
1/4″ |
6 |
7/16″–20 |
11,1 |
14,2 |
33,7 |
24,6 |
49,5 |
40,4 |
25,9 |
|
FBL-5T |
5/16″ |
8 |
1/2″–20 |
14,3 |
15,8 |
37,3 |
26,9 |
54,1 |
43,7 |
25,9 |
|
FBL-6T |
3/8″ |
10 |
9/16″–18 |
14,3 |
17,4 |
39,6 |
27,7 |
57,9 |
46,0 |
27,7 |
|
FBL-8T |
1/2″ |
12 |
3/4″–16 |
19,0 |
22,2 |
47,2 |
34,5 |
66,3 |
53,6 |
31,8 |
|
FBL-10T |
5/8″ |
16 |
7/8″–14 |
22,2 |
25,4 |
56,2 |
39,6 |
77,3 |
60,7 |
35,8 |
|
FBL-12T |
3/4″ |
18,20 |
1 1/16″–12 |
27,0 |
31,7 |
60,7 |
45,2 |
83,1 |
67,6 |
39,6 |
|
FBL-14T |
7/8″ |
22 |
1 3/16″–12 |
33,3 |
34,9 |
66,4 |
48,8 |
88,7 |
71,1 |
39,6 |
|
FBL-16T |
1″ |
25 |
1 5/16″–12 |
33,3 |
38,1 |
68,3 |
49,3 |
90,1 |
71,1 |
39,6 |
|
FBL-20T |
1 1/4″ |
32 |
1 5/8″–12 |
41,3 |
50,8 |
73,6 |
55,1 |
97,7 |
79,2 |
40,9 |
|
FBL-24T |
1 1/2″ |
38 |
1 7/8″–12 |
47,6 |
57,1 |
86,1 |
59,4 |
113,6 |
86,9 |
41,1 |
|
FBL-32T |
2″ |
50 |
2 1/2″–12 |
63,5 |
73,0 |
100,9 |
73,4 |
131,9 |
104,4 |
48,5 |
