Скачать тех лист

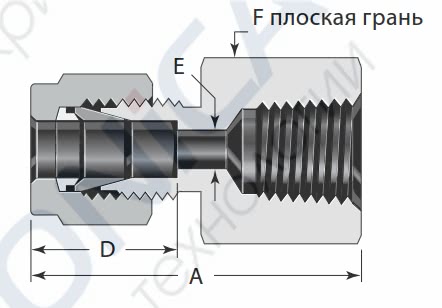

| Наружн. диам. трубки | Размер резьбы NPT | Основной код заказа | Габариты | |||
| A | D | E | F | |||
| Габариты, дюймы | ||||||
| 1/16 | 1/16 1/8 |
-100-7-1 -100-7-2 |
0,93 0,96 |
0,34 | 0,05 | 7/16 9/16 |
| 1/8 | 1/8 1/4 |
-200-7-2 -200-7-4 |
1,13 1,32 |
0,50 | 0,09 | 9/16 3/4 |
| 3/16 | 1/8 | -300-7-2 | 1,17 | 0,54 | 0,12 | 9/16 |
| 1/8 | -400-7-2 | 1,23 | 9/16 | |||
| 1/4 | 1/4 3/8 |
-400-7-4 -400-7-6 |
1,41 1,48 |
0,60 | 0,19 | 3/4 7/8 |
| 1/2 | -400-7-8 | 1,67 | 1 1/16 | |||
| 5/16 | 1/8 1/4 |
-500-7-2 -500-7-4 |
1,26 1,45 |
0,64 | 0,25 | 9/16 3/4 |
| 1/8 | -600-7-2 | 1,29 | 5/8 | |||
| 1/4 | -600-7-4 | 1,48 | 3/4 | |||
| 3/8 | 3/8 | -600-7-6 | 1,54 | 0,66 | 0,28 | 7/8 |
| 1/2 | -600-7-8 | 1,73 | 1 1/16 | |||
| 3/4 | -600-7-12 | 1,88 | 1 5/16 | |||
| 1/4 | -810-7-4 | 1,59 | 13/16 | |||
| 1/2 | 3/8 1/2 |
-810-7-6 -810-7-8 |
1,65 1,84 |
0,90 | 0,41 | 7/8 1 1/16 |
| 3/4 | -810-7-12 | 1,90 | 1 5/16 | |||
| 3/8 | -1010-7-6 | 1,65 | 15/16 | |||
| 5/8 | 1/2 | -1010-7-8 | 1,84 | 0,96 | 0,50 | 1 1/16 |
| 3/4 | -1010-7-12 | 1,90 | 1 5/16 | |||
| 3/4 | 1/2 3/4 |
-1210-7-8 -1210-7-12 |
1,84 1,90 |
0,96 | 0,62 | 1 1/16 1 5/16 |
| 7/8 | 3/4 | -1410-7-12 | 1,96 | 1,02 | 0,72 | 1 5/16 |
| 1 | 3/4 1 |
-1610-7-12 -1610-7-16 |
2,10 2,45 |
1,23 | 0,88 | 1 3/8 1 5/8 |
| 1 1/4 | 1 1/4 | -2000-7-20 | 2,94 | 1,62 | 1,09 | 2 1/8 |
| 1 1/2 | 1 1/2 | -2400-7-24 | 3,28 | 1,97 | 1,34 | 2 3/8 |
| 2 | 2 | -3200-7-32 | 4,00 | 2,66 | 1,81 | 2 7/8 |
| Наружн. диам. трубки | Размер резьбы NPT дюймы |
Основной код заказа | Габариты | |||
| A | D | E | F | |||
| Габариты, мм | ||||||
| 3 | 1/8 1/4 |
-3M0-7-2 -3M0-7-4 |
28,7 33,5 |
12,9 | 2,4 | 14 19 |
| 4 | 1/8 | -4M0-7-2 | 29,7 | 13,7 | 2,4 | 14 |
| 1/8 | -6M0-7-2 | 31,3 | 14 | |||
| 6 | 1/4 3/8 |
-6M0-7-4 -6M0-7-6 |
35,8 37,6 |
15,3 | 4,8 | 19 22 |
| 1/2 | -6M0-7-8 | 42,5 | 27 | |||
| 1/8 | -8M0-7-2 | 32,1 | 15 | |||
| 8 | 1/4 3/8 |
-8M0-7-4 -8M0-7-6 |
37,0 38,5 |
16,2 | 6,4 | 19 22 |
| 1/2 | -8M0-7-8 | 43,3 | 27 | |||
| 1/4 | -10M0-7-4 | 37,8 | 19 | |||
| 10 | 3/8 | -10M0-7-6 | 39,4 | 17,2 | 7,9 | 22 |
| 1/2 | -10M0-7-8 | 44,2 | 27 | |||
| 1/4 | -12M0-7-4 | 40,3 | 22 | |||
| 12 | 3/8 | -12M0-7-6 | 41,9 | 22,8 | 9,5 | 22 |
| 1/2 | -12M0-7-8 | 46,7 | 27 | |||
| 15 | 1/2 | -15M0-7-8 | 46,7 | 24,4 | 11,9 | |
