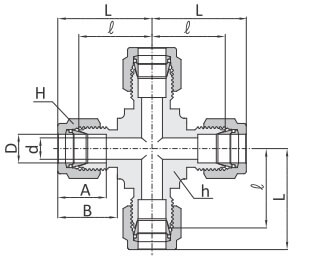

Крестовина для соединения дюймовых, метрических труб серии CXA.
Трубные фитинги Hy-Lok разработаны и производятся в соответствии с особыми требованиями следующих отраслей промышленности: химической, нефтехимической, нефтеперерабатывающей, энергетической, кораблестроительной, целлюлозно-бумажной, микроэлектроники и т.д. Каждый трубный фитинг Hy-Lok состоит из четырех частей: корпуса, переднего обжимного кольца, заднего обжимного кольца и гайки. Компоновка с двумя обжимными кольцами, передним
|
Заказной номер |
Наружный диаметр D |
d Min |
Размер под ключ |
||||
|
h |
H |
||||||
|
дюймы |
мм |
дюймы |
мм |
дюймы |
мм |
||
|
CXA-1 |
1/16 |
1,568 |
1,27 |
3/8 |
9,52 |
5/16 |
7,93 |
|
CXA-2 |
1/8 |
3,17 |
2,28 |
3/8 |
9,52 |
7/16 |
11,11 |
|
CXA-3 |
3/16 |
4,76 |
3,04 |
1/2 |
12,70 |
1/2 |
12,70 |
|
CXA-4 |
1/4 |
6,35 |
4,82 |
1/2 |
12,70 |
9/16 |
14,28 |
|
CXA-5 |
5/16 |
7,93 |
6,35 |
5/8 |
15,87 |
5/8 |
15,87 |
|
CXA-6 |
3/8 |
9,52 |
7,11 |
5/8 |
15,87 |
11/16 |
17,46 |
|
CXA-8 |
1/2 |
12,70 |
10,41 |
13/16 |
20,63 |
7/8 |
22,22 |
|
CXA-10 |
5/8 |
15,87 |
12,70 |
13/16 |
20,63 |
1 |
25,40 |
|
CXA-12 |
3/4 |
19,05 |
15,74 |
1-1/16 |
26,98 |
1-1/8 |
28,57 |
|
CXA-14 |
7/8 |
22,22 |
18,28 |
1-3/16 |
30,00 |
1-1/4 |
31,75 |
|
CXA-16 |
1 |
25,40 |
22,35 |
1-3/8 |
34,92 |
1-1/2 |
38,10 |
Соединение метрических трубок
|
Заказной номер |
Наружный диаметр D |
d Min |
Размер под ключ |
|
|
h |
H |
|||
|
CXA-3M |
3 |
2,4 |
9,5 |
12 |
|
CXA-6M |
6 |
4,8 |
12,7 |
14 |
|
CXA-8M |
8 |
6,4 |
15,8 |
16 |
|
CXA-10M |
10 |
7,9 |
20,6 |
19 |
|
CXA-12M |
12 |
9,5 |
20,6 |
22 |
|
CXA-14M |
14 |
11,1 |
24 |
25 |
|
CXA-16M |
16 |
12,7 |
23,8 |
25 |
|
CXA-18M |
18 |
15,1 |
27,0 |
30 |
|
CXA-20M |
20 |
15,9 |
30,0 |
32 |
|
CXA-25M |
25 |
21,8 |
34,9 |
38 |
