Тройник для дюймовых трубок с дюймовым фитингом и метрических трубок с метрическим фитингом серии CBTA.
Скачать тех лист
Трубные фитинги Hy-Lok разработаны и производятся в соответствии с особыми требованиями следующих отраслей промышленности: химической, нефтехимической, нефтеперерабатывающей, энергетической, кораблестроительной, целлюлозно-бумажной, микроэлектроники и т.д. Каждый трубный фитинг Hy-Lok состоит из четырех частей: корпуса, переднего обжимного кольца, заднего обжимного кольца и гайки. Компоновка с двумя обжимными кольцами, передним и задним, компенсирует допуски на наружный диаметр трубы, толщину стенки, твердость материала, и всегда гарантирует герметичное соединение.

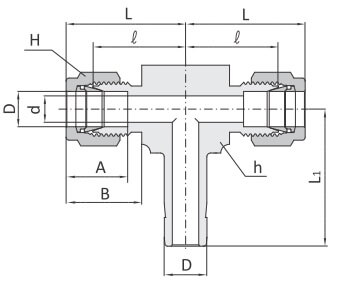

| Заказной номер | Наружный диаметр трубы D | d Min | Головка болта под ключ | L | L1 | ||||
| h | H | ||||||||
| дюймы | мм | дюймы | мм | дюймы | мм | ||||
| CBTA-1 | 1/16 | 1,58 | 1,27 | 3/8 | 9,52 | 5/16 | 7,93 | 22,3 | 16,00 |
| CBTA-2 | 1/8 | 3,17 | 2,28 | 3/8 | 9,52 | 7/16 | 11,11 | 22,3 | 20,59 |
| CBTA-3 | 3/16 | 4,76 | 3,04 | 1/2 | 12,70 | 1/2 | 12,70 | 25,4 | 22,48 |
| CBTA-4 | 1/4 | 6,35 | 4,82 | 1/2 | 12,70 | 9/16 | 14,28 | 27,0 | 25,00 |
| CBTA-5 | 5/16 | 7,93 | 6,35 | 9/16 | 14,28 | 5/8 | 152,87 | 28,8 | 27,08 |
| CBTA-6 | 3/8 | 9,52 | 7,11 | 5/8 | 15,87 | 11/16 | 17,46 | 31,5 | 26,00 |
| CBTA-8 | 1/2 | 12,70 | 10,41 | 13/16 | 20,63 | 7/8 | 22,22 | 36,0 | 37,30 |
| CBTA-10 | 5/8 | 15,87 | 12,70 | 15/16 | 23,80 | 1 | 25,40 | 38,8 | 41,75 |
| CBTA-12 | 3/4 | 19,05 | 15,74 | 1-1/16 | 26,98 | 1-1/8 | 28,57 | 38,8 | 42,60 |
| CBTA-14 | 7/8 | 22,22 | 18,28 | 1-3/16 | 30,00 | 1-1/4 | 31,75 | 39,8 | 49,39 |
| CBTA-16 | 1 | 25,40 | 22,35 | 1-3/8 | 34,92 | 1-1/2 | 38,10 | 42,6 | 55,60 |
Соединение метрических трубок с метрическим фитингом
| Заказной номер | Наружный диаметр трубы D | d Min | Головка болта под ключ | L | L1 | |
| h | H | |||||
| CBTA-2M | 2 | 1,7 | 9,5 | 12 | 22,3 | 20,5 |
| CBTA-3M | 3 | 2,4 | 9,5 | 12 | 22,3 | 20,5 |
| CBTA-4M | 4 | 2,4 | 12,7 | 12 | 25,4 | 23,0 |
| CBTA-6M | 6 | 4,8 | 12,7 | 14 | 27,0 | 25,1 |
| CBTA-8M | 8 | 6,4 | 14,3 | 16 | 28,8 | 27,2 |
| CBTA -10M | 10 | 7,9 | 17,5 | 19 | 31,5 | 29,5 |
| CBTA-12M | 12 | 9,5 | 20,6 | 22 | 36,0 | 37,3 |
| CBTA-14M | 14 | |||||
| CBTA-15M | 15 | 11,9 | 23,8 | 25 | 38,8 | 41,6 |
| CBTA -16M | 16 | 12,7 | 23,8 | 25 | 38,8 | 41,8 |
| CBTA-18M | 18 | 15,1 | 27,0 | 30 | 39,8 | 42,6 |
| CBTA-20M | 20 | 15,9 | 30,0 | 32 | 42,6 | 67,1 |
| CBTA-22M | 22 | 18,3 | 30,0 | 32 | 42,6 | 47,2 |
| CBTA-25M | 25 | 21,8 | 34,9 | 38 | 49,1 | 55,6 |
| CBTA-28M | 28 | 21,8 | 41,0 | 46 | 64,0 | 65,0 |
