Трубные переходники для дюймовых трубок с дюймовым фитингом серии CR.
Скачать тех лист
Трубные фитинги Hy-Lok разработаны и производятся в соответствии с особыми требованиями следующих отраслей промышленности: химической, нефтехимической, нефтеперерабатывающей, энергетической, кораблестроительной, целлюлозно-бумажной, микроэлектроники и т.д. Каждый трубный фитинг Hy-Lok состоит из четырех частей: корпуса, переднего обжимного кольца, заднего обжимного кольца и гайки. Компоновка с двумя обжимными кольцами, передним и задним, компенсирует допуски на наружный диаметр трубы, толщину стенки, твердость материала, и всегда гарантирует герметичное соединение.

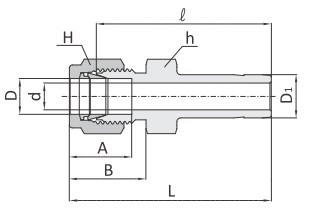

| Заказной номер | Наружный диаметр трубы | d Min | Размер под ключ | L | ||||||
| D | D1 | h | H | |||||||
| дюймы | мм | дюймы | мм | дюймы | мм | дюймы | мм | |||
| CR-1-2 | 1/16 | 1,58 | 1/8 | 3,17 | 1,27 | 5/16 | 7,93 | 5/16 | 7,93 | 29,21 |
| CR-1-4 | 1/16 | 1,58 | 1/4 | 6,35 | 1,27 | 5/16 | 7,93 | 5/16 | 7,93 | 31,49 |
| CR-2-1 | 1/8 | 3,17 | 1/16 | 1,58 | 1,76 | 7/16 | 11,11 | 7/16 | 11,11 | 28,95 |
| CR-2-2 | 1/8 | 3,17 | 1/8 | 3,17 | 2,03 | 7/16 | 11,11 | 7/16 | 11,11 | 33,52 |
| CR-2-3 | 1/8 | 3,17 | 3/16 | 4,76 | 2,28 | 7/16 | 11,11 | 7/16 | 11,11 | 34,29 |
| CR-2-4 | 1/8 | 3,17 | 1/4 | 6,35 | 2,28 | 7/16 | 11,11 | 7/16 | 11,11 | 36,06 |
| CR-2-6 | 1/8 | 3,17 | 3/8 | 9,52 | 2,28 | 7/16 | 11,11 | 7/16 | 11,11 | 37,59 |
| CR-2-8 | 1/8 | 3,17 | 1/2 | 12,70 | 2,28 | 9/16 | 14,28 | 7/16 | 12,70 | 44,19 |
| CR-3-2 | 3/16 | 4,76 | 1/8 | 3,17 | 2,03 | 7/16 | 11,11 | 1/2 | 12,70 | 34,79 |
| CR-3-4 | 3/16 | 4,76 | 1/4 | 6,35 | 3,04 | 7/16 | 11,11 | 1/2 | 14,28 | 37,02 |
| CR-4-2 | 1/4 | 6,35 | 1/8 | 3,17 | 2,03 | 1/2 | 12,70 | 9/16 | 14,28 | 36,83 |
| CR-4-3 | 1/4 | 6,35 | 3/16 | 4,76 | 3,04 | 1/2 | 12,70 | 9/16 | 14,28 | 37,59 |
| CR-4-4 | 1/4 | 6,35 | 1/4 | 6,35 | 4,82 | 1/2 | 12,70 | 9/16 | 14,28 | 39,11 |
| CR-4-5 | 1/4 | 6,35 | 5/16 | 7,93 | 4,82 | 1/2 | 12,70 | 9/16 | 14,28 | 39,87 |
| CR-4-6 | 1/4 | 6,35 | 3/8 | 9,52 | 4,82 | 1/2 | 12,70 | 9/16 | 14,28 | 40,64 |
| CR-4-8 | 1/4 | 6,35 | 1/2 | 12,70 | 4,82 | 9/16 | 14,28 | 9/16 | 14,28 | 46,22 |
| CR-4-10 | 1/4 | 6,35 | 5/8 | 15,87 | 4,82 | 11/16 | 17,46 | 9/16 | 14,28 | 48,00 |
| CR-4-12 | 1/4 | 6,35 | 3/4 | 19,05 | 4,82 | 13/16 | 20,63 | 9/16 | 14,28 | 47,75 |
| CR-5-6 | 5/16 | 7,93 | 3/8 | 9,52 | 6,35 | 9/16 | 14,28 | 5/8 | 15,87 | 41,91 |
| CR-5-8 | 5/16 | 7,93 | 1/2 | 12,70 | 6,35 | 9/16 | 14,28 | 5/8 | 15,87 | 47,49 |
| CR-6-4 | 3/8 | 9,52 | 1/4 | 6,35 | 4,82 | 5/8 | 15,87 | 11/16 | 17,46 | 41,40 |
| CR-6-6 | 3/8 | 9,52 | 3/8 | 9,52 | 7,11 | 5/8 | 15,87 | 11/16 | 17,46 | 43,18 |
| CR-6-8 | 3/8 | 9,52 | 1/2 | 12,70 | 7,11 | 5/8 | 15,87 | 11/16 | 17,46 | 48,51 |
| CR-6-10 | 3/8 | 9,52 | 5/8 | 15,87 | 7,11 | 11/16 | 17,46 | 11/16 | 17,46 | 50,29 |
| CR-6-12 | 3/8 | 9,52 | 3/4 | 19,05 | 7,11 | 13/16 | 20,63 | 11/16 | 17,46 | 50,29 |
| CR-8-4 | 1/2 | 12,70 | 1/4 | 6,35 | 4,82 | 13/16 | 20,63 | 7/8 | 22,22 | 44,95 |
| CR-8-6 | 1/2 | 12,70 | 3/8 | 9,52 | 7,11 | 13/16 | 20,63 | 7/8 | 22,22 | 46,73 |
| CR-8-8 | 1/2 | 12,70 | 1/2 | 12,70 | 9,90 | 13/16 | 20,63 | 7/8 | 22,22 | 52,32 |
| CR-8-10 | 1/2 | 12,70 | 5/8 | 15,87 | 10,41 | 13/16 | 20,63 | 7/8 | 22,22 | 53,84 |
| CR-8-12 | 1/2 | 12,70 | 3/4 | 19,05 | 10,41 | 13/16 | 20,63 | 7/8 | 22,22 | 53,84 |
| CR-8-16 | 1/2 | 12,70 | 1 | 25,40 | 10,41 | 1-1/16 | 26,98 | 7/8 | 22,22 | 60,19 |
| CR-10-12 | 5/8 | 15,87 | 3/4 | 19,05 | 12,70 | 15/16 | 23,81 | 1 | 25,40 | 54,61 |
| CR-10-14 | 5/8 | 15,87 | 7/8 | 22,22 | 12,70 | 15/16 | 23,81 | 1 | 25,40 | 56,13 |
| CR-10-16 | 5/8 | 15,87 | 1 | 25,40 | 12,70 | 1-1/16 | 26,98 | 1 | 25,40 | 60,96 |
| CR-12-8 | 3/4 | 19,05 | 1/2 | 12,70 | 9,90 | 1-1/16 | 26,98 | 1-1/8 | 28,57 | 54,61 |
| CR-12-16 | 3/4 | 19,05 | 1 | 25,40 | 15,74 | 1-1/16 | 26,98 | 1-1/8 | 28,57 | 62,48 |
| CR-16-20 | 1 | 25,40 | 1-1/4 | 31,75 | ||||||
