Скачать тех лист
|
Размер резьбы NPT дюймы |
Основной код заказа |

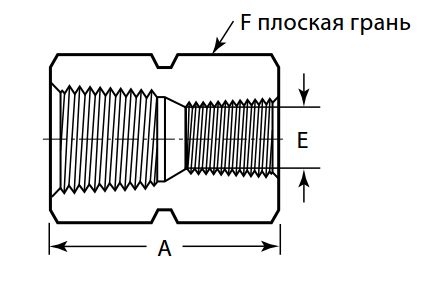

Габариты, мм (дюймы) |
Номинальные параметры давления бары (фунты на кв. дюйм, ман.) |
|||
|
A |
E |
F, дюймы |
Нерж. сталь 316 |
Латунь |
||
|
от 1/4 до 1/8 |
-4-HRCG-2 |
31,0 (1,22) |
8,6 (0,34) |
3/4 |
454 (6 600) |
227 (3300) |
|
от 3/8 до 1/4 |
-6-HRCG-4 |
35,1 (1,38) |
11,4 (0,45) |
7/8 |
365 (5 300) |
179 (2600) |
|
от 1/2 до 1/8 |
-8-HRCG-2 |
39,6 (1,56) |
8,6 (0,34) |
1 1/16 |
337 (4 900) |
165 (2400) |
|
от 1/2 до 1/4 |
-8-HRCG-4 |
44,4 (1,75) |
11,4 (0,45) |
1 1/16 |
337 (4 900) |
165 (2400) |
|
от 1/2 до 3/8 |
-8-HRCG-6 |
45,2 (1,78) |
15,0 (0,59) |
1 1/16 |
337 (4 900) |
165 (2400) |
|
от 3/4 до 1/4 |
-12-HRCG-4 |
46,0 (1,81) |
11,4 (0,45) |
1 5/16 |
316 (4 600) |
158 (2300) |
|
от 3/4 до 1/2 |
-12-HRCG-8 |
52,3 (2,06) |
18,5 (0,73) |
1 5/16 |
316 (4 600) |
158 (2300) |
|
от 1 до 1/2 |
-16-HRCG-8 |
55,6 (2,19) |
18,5 (0,73) |
1 5/8 |
303 (4 400) |
151 (2200) |
|
от 1 до 3/4 |
-16-HRCG-12 |
57,2 (2,25) |
23,9 (0,94) |
1 5/8 |
303 (4 400) |
151 (2200) |
|
Толстостенные, с внутренней резьбой NPT |
||||||
|
от 1/2 до 1/4 |
SS-8-HRCG-4-10K |
44,4 (1,75) |
11,4 (0,45) |
1 1/2 |
689 (10 000) |
— |
Внутренняя коническая резьба ISO (RT)
|
Размер резьбы ISO дюймы |
Основной код заказа |
Габариты, мм (дюймы) |
Номинальные параметры давления бары (фунты на кв. дюйм, ман.) |
|||
|
A |
E |
F, дюймы |
Нерж. сталь 316 |
Латунь |
||
|
от 3/8 до 1/4 |
-6-HRCGT-4RT |
35,1 (1,38) |
11,2 (0,44) |
7/8 |
365 (5300) |
179 (2600) |
|
от 1/2 до 1/4 |
-8-HRCGT-4RT |
44,4 (1,75) |
11,2 (0,44) |
1 1/16 |
337 (4900) |
165 (2400) |
|
от 1/2 до 3/8 |
-8-HRCGT-6RT |
45,2 (1,78) |
14,7 (0,58) |
1 1/16 |
337 (4900) |
165 (2400) |
