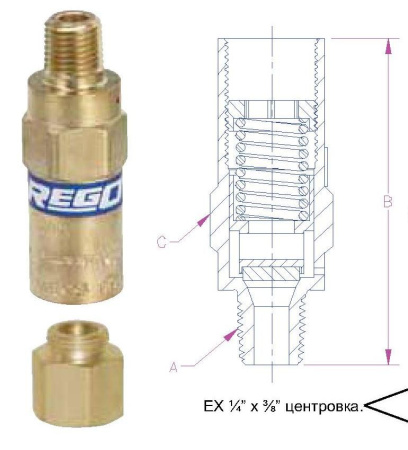

Предохранительный клапан для газовых и крогенных систем серии 9400 из латуни(PRV) или нержавеющей стали(SS). Предохранительный клапан специально презназначен для сброса чрезмерного давления в криогенном сосуде или системе трубопроводов с сжиженными продуктами разделеия воздуха.
- Все клапаны очищены и упакованы для использования с кислородом согласно стандарту CGA G-4.1.
- Газонепроницаемы при 95% от заданного значения давления.
- Легко читаемые этикетки, цветная маркировка с указанием манометрического давления, фунты на кв. дюйм / бар.
- Переходники обеспечивают стандартную трубную резьбу для отвода газа наружу.
- Повторно срабатывает.
- 100% прохождение заводских испытаний.
- Криогенные температуры в диапазоне -196 °C до +74°C.
Материалы, конструкция SS
• Корпус - Нержавеющая сталь
• Пружина - Нержавеющая сталь
• Фиксатор седла - Нержавеющая сталь
• Регулировочный винт - Нержавеющая сталь
• Переходник откачки - Нержавеющая сталь
Материалы, конструкция PRV и B
• Корпус - Латунь• Пружина - Нержавеющая сталь
• Фиксатор седла - Латунь
• Регулировочный.винт - Латунь
• Переходник откачки - Латунь
Параметры потока.
- Конструкция PRV и SS, при объемном расходе 1 н.куб.метр/час имеет полное открытие при 110% от установочного давления.
- Конструкция B-9425N при объемном расходе 11 н.куб.метр/час имеет полное открытие при 120% от установочного дапвления.
- Конструкция B-9426N при объемном расходе 19 н.куб.метр/час имеет полное открытие при 120% от установочного дапвления.
Опции материала седла.
F для фторсиликона в конструкциях PRV и SS для установочного давления 1-9,5 Бар.
T для PTFE в конструкциях PRV и SS для установочного давления 9,5-41,37 Бар.
N для B-9425 и B-9426, седло из фторсиликона, все рабочие давления.
Опция сливного отверстия.
Предохранительные клапаны без откачки обычно оборудуются сливными отверстиями. Для заказа
предохранительного клапана RegO серии 9400 со сливным отверстием, необходимо указать P в маркировке. Пример: PRV9432TP350.
Цветовая индентификация:
Предохранительные клапаны RegO серии 9400 выпускаются с завода производителя с предустановленным
давлением и отмечаются цветной наклейкой на корпусе. Стандартные установочные давления:
22 фунта на кв.дюйм(1,51 бар) - желтый;
35 фунта на кв.дюйм(2,41 бар) - пурпурный;
50 фунта на кв.дюйм(3,44 бар) - белый;
100 фунта на кв.дюйм(6,89 бар) - серый;
150 фунта на кв.дюйм(10,34 бар) - красный;
230 фунта на кв.дюйм(15,86 бар) - синий;
350 фунта на кв.дюйм(24,13 бар) - оранжевый;
450 фунта на кв.дюйм(31,03 бар) - розовый;
500 фунта на кв.дюйм(37,47 бар) - голубой.
