Фланцевая криогенная арматура

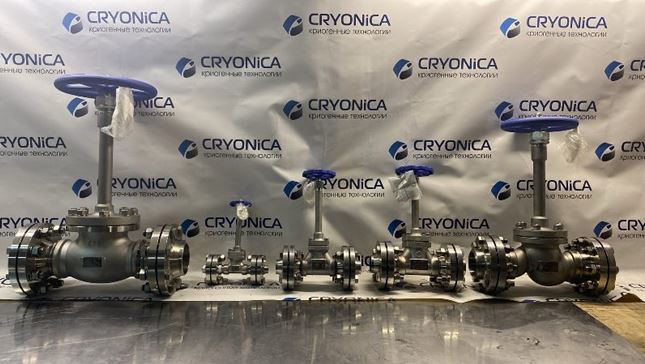

Рис. №1. Запорные вентили криогенные Feilun

Современная запорная криогенная арматура имеет тип присоединения под приварку. Давайте сравним плюсы и минусы между запорными вентилями криогенными вентилями. Для большего удобства положительные и отрицательные стороны сгруппируем по категориям табл. №1. Целесообразность использования того ли иного типа присоединения каждый определяет для себя самостоятельно.

Табл. №1 Сравнение типов присоединений

Выше представленные по нашему мнению самые значимые плюсы и минусы разных типов присоединения. Однозначного вывода, что фланцевый тип присоединение лучше, чем под приварку, сделать нельзя. Все зависит от текущей потребности и целей Вашего производства, или заложенных требований к оборудованию.

Наш клиент очень тесно связан с производством сжиженного газа, и ему необходимо заменить запорную криогенную арматуру с фланцевым типом присоединения к трубопроводу.

Были затребованы вентили с диаметром проходного отверстия (седла) 20, 40, 50, 80, 100 миллиметров (Рис №6-10), с номинальным давлением до 50 мегапаскалей. Фланцы согласно ГОСТ 33259-2015 . тип 11 исполнение C/D (Рис. №2.).

Эти позиции были у нас на складе, мы приступили к согласованию чертежей фланца. Для удобства монтажа, в комплект были включены ответные фланцы с крепежом и прокладками PTFE согласно ГОСТ 33259-2015 .

Следующим шагом мы определили исполнение фланца со стороны вентиля. Комплект фланцев состоит из двух частей и они различаются по форме (Рис.2). Важно согласовать с Клиентом, какое исполнение фланца (D или C) будет приварено к вентилю, а какое исполнение будет приварено к трубе.

Для каждого вентиля получился следующий комплект: криогенный запорный вентиль,  2 фланца, болты, гайки, шайбы, гроверы, прокладки PTFE. Разложили по соответствующим проходным сечениям арматуры (Рис. №3), приступили к работе

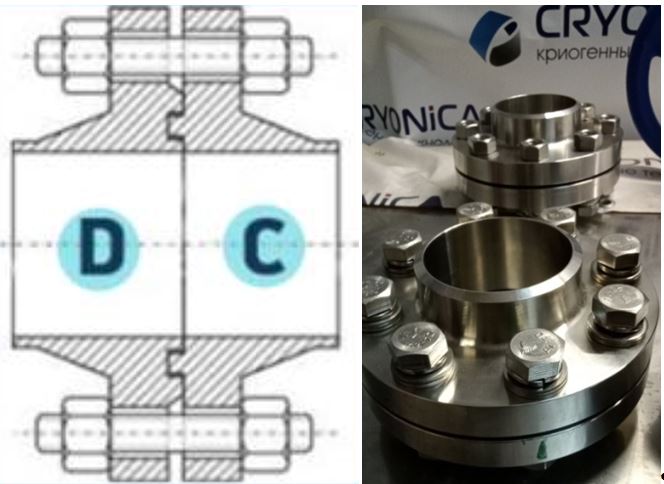

Рис. №2. Фланцевое соединение ГОСТ 33259-2015 . тип 11 исполнение C/D

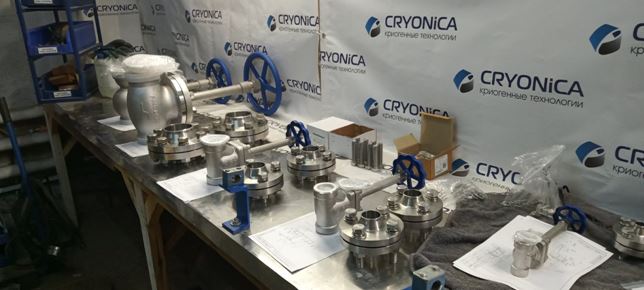

Рис. №3. Сортировка комплектующих и запорных вентилей криогенных Feilun

После первичной сборки комплектов выяснилось, что наш Поставщик отгрузил неверное количество и болтов, и гаек. Своевременная проверка комплектов не допустила смещения сроков отгрузки.

Предварительно разобрав штоковую группу с запорного криогенного вентиля (Рис. №4), установили корпус вентиля в специально разработанное приспособление для обеспечения соосности фланцев. Приступили к сварке (Рис. №5). Выбранная технология для сварки фланцев - это сварка в среде защитных газов с продувкой аргоном. Это очень интересная тема для разговора, и далее  мы опишем, чем она так хорошо в данном случае:

• Отсутствие брызг.
• Формирование шва без пленки окислов.
• Контролируемое тепловложение.
• Контроль размера сварочную ванны приводит к тонкому, аккуратному шву, при его хорошем проплавлении.

Конечно выбирая самую лучшую технологию и оборудование без специалиста соответствующего уровня не обойтись. Наш специалист имеет 1 уровень НАКС

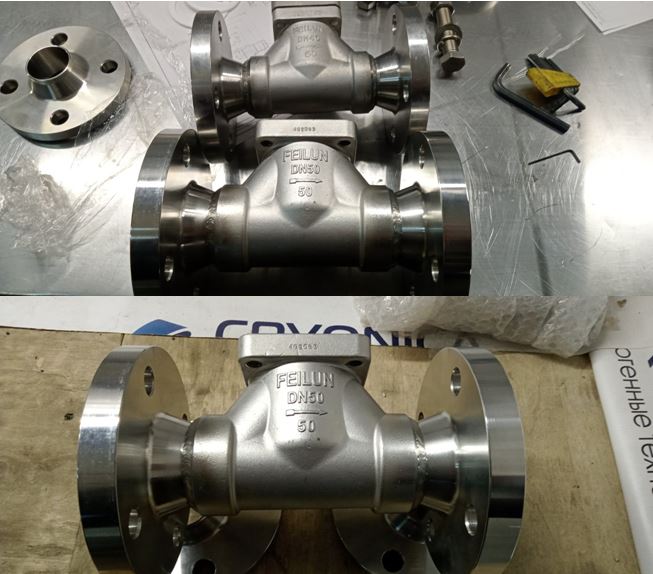

Рис. №4. Запорные вентили криогенные Feilun без штоковой группы

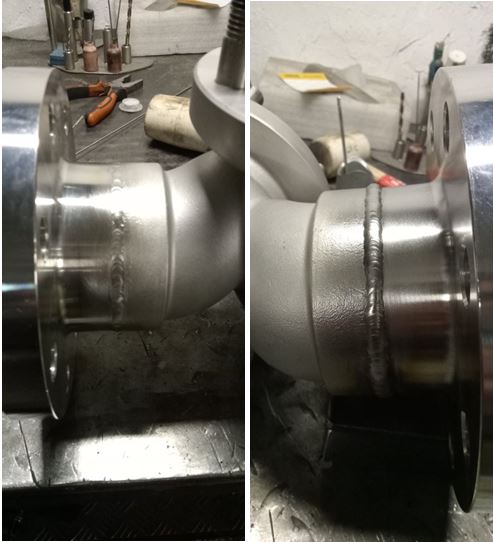

Рис. №5. Сварной шов

После сварки провели работы по электрохимическую пассивацию сварочных швов и обезжиривание.

Очистка сварных швов является одним из важных этапов при работе с металлом. Нержавеющая сталь устойчива к появлению коррозии, но во время проведения сварочных работ верхний слой металла нагревается, а значит, разрушается защитный слой. Сварной шов и находящийся рядом участок становятся подвержены появлению коррозии. Электрохимическая пассивация сварных швов – решение, позволяющее провести очистку, пассивацию и полировку. Преимущества электрохимической пассивации:

- на поверхности не остается следов побежалостей;

- сочетание высокого качества и быстрой скорости обработки;

- одновременное проведение очистки и пассивации значительно увеличивает производительность;

- использование мягких кистей позволяет обработать даже труднодоступные участки.

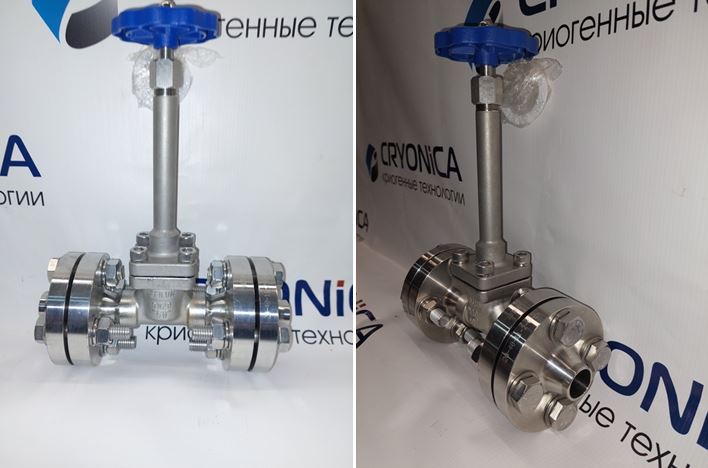

Рис. №6. Вентиль криогенный Feilun DJ-20D

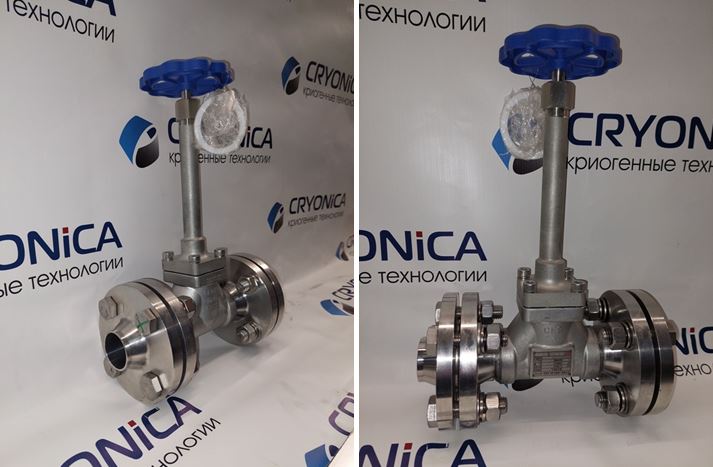

Рис. №7. Вентиль криогенный Feilun DJ-40D

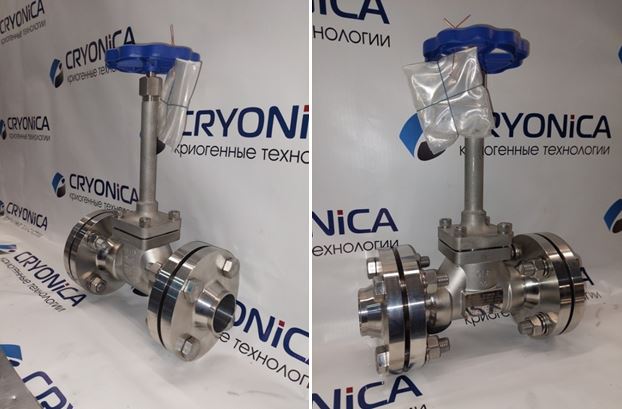

Рис. №8. Вентиль криогенный Feilun DJ-50D

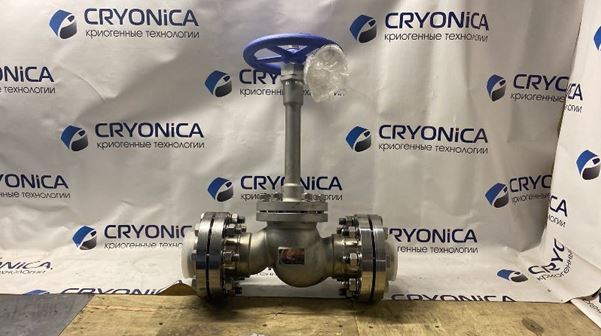

Рис. №9. Вентиль криогенный Feilun DJ-80D

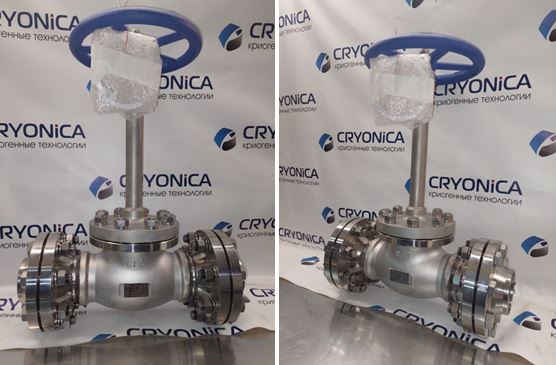

Рис. №10. Вентиль криогенный Feilun DJ-100D
