Газификатор 500л для COVID центра

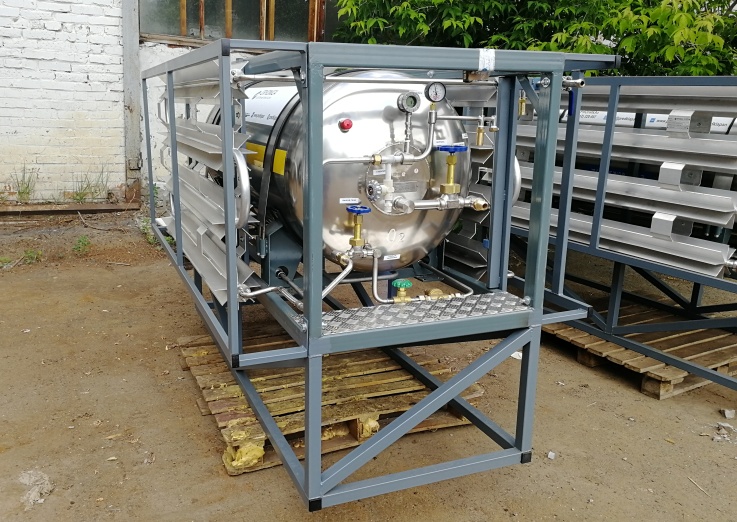

Весной 2020 года к нам обратился наш дилер и очень хороший партнер с запросом на газификаторы. Газификаторы предполагались к установке в больницу в рамках государственной программы по переоснащению больниц в COVID центры. Техническое задание подразумевало установку газификатора объёмом 500л с увеличенным до 60м3/ч расходом. Технической особенностью стала транспортировочная рама. Рама была сделана таким образом, что всё изделие можно установить стационарно на площадку обслуживания. Помимо этого, необходимо было поднять сосуды на определённую высоту над площадкой, что позволило оператору удобнее работать с запорно-регулирующей арматурой сосуда. С данной задачей мы справились в течение пары недель, результат вы можете лично наблюдать на территории Волгоградской больницы.

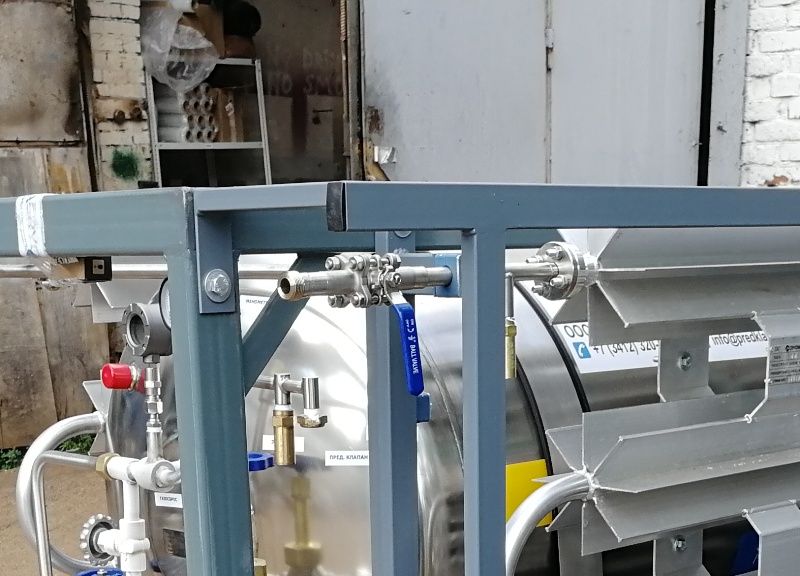

Заказ получился довольно интересным, так как помимо рамы пришлось внести изменение в линию выдачи газообразного продукта. Оба испарителя соединены воедино, обеспечивая производительность до 60м3/ч по кислороду. Пост выдачи всего один, разводка кислородопровода предусматривалась в технических помещениях здания больницы. Подобная конфигурация трубопровода выдачи подразумевает установку предохранительного клапана на линию выдачи газообразного кислорода.

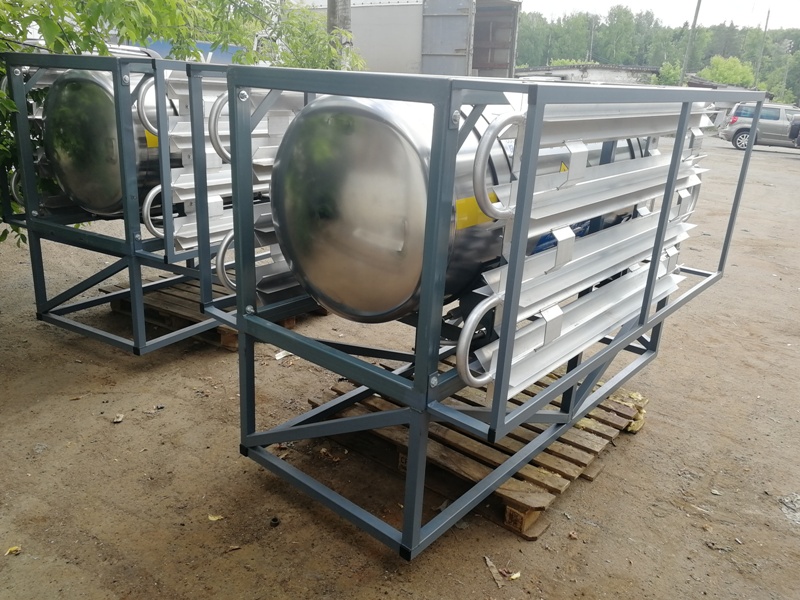

Испарители, как и ёмкость, защищены защитной рамой с обеих сторон.

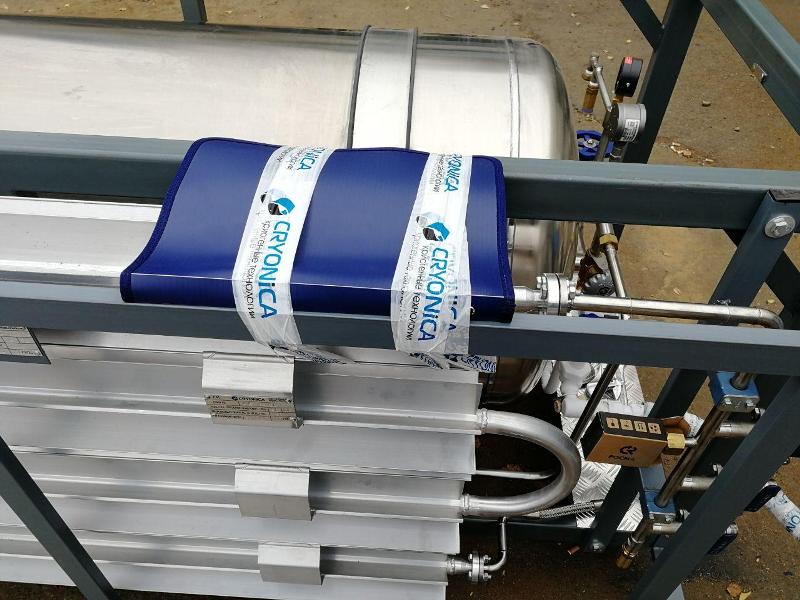

Для удобства эксплуатации мы сделали дополнительную площадку из алюминиевого чечевичного листа, которая позволяет положить на неё инструмент или документы. Так же сосуд оснащён информационными наклейки, которые обозначают всю запорную и регулирующую арматуру, что упрощает знакомство с устройством газификатора. Инструкция по работе с изделием, паспорт сосуда, паспорта всей запорно-регулирующей арматуры, паспорта манометров входят в комплект поставки.
Гарантия на данное изделие составляет 12 месяцев. Для обеспечения гарантийных обязательств мы поддерживаем склад всей, установленной на газификаторе криогенной арматуры, начиная с проходного клапана DJ-10AAB и заканчивая заправочным криогенным клапаном DJ-25P1.

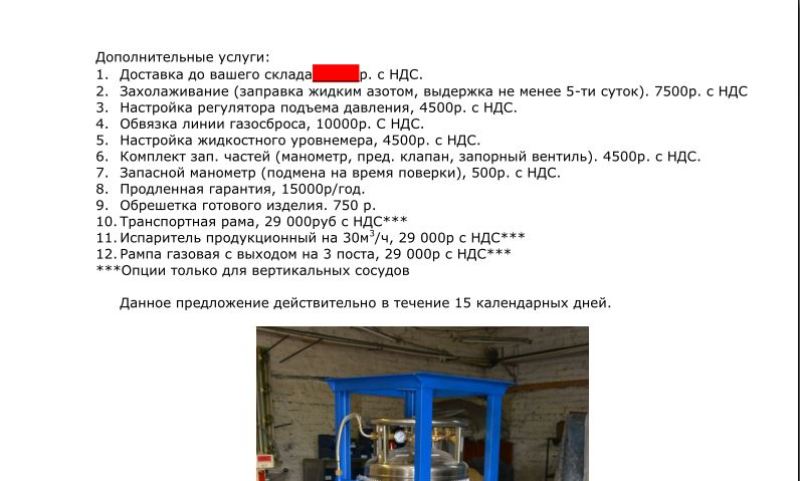

Напоминаем, что для газификаторов предусмотрен ряд отдельных дополнительных услуг, которые не входят в стандартную комплектацию изделия (указаны цена за одно изделие на июнь 2020г.):
1. Доставка: услуга рассчитывается исходя из пункта назначения, в который необходимо доставить изделие, габаритов и массы груза. Считаем транспортные расходы и добавляем их к стоимости изделия. Оформление заявки в транспортную компанию и отгрузку берём на себя.
2. Захолаживание: делается дополнительная проверка вакуума изделий после прибытия из Китая. Сосуд заправляется рабочей средой, выстаивается три- четыре дня. Таким образом гарантируется высокий уровень вакуума и клиент уверен, что газификатор будет служить долго.
3. Точная настройка криогенного регулятора подъема давления. По требованию заказчика мы можем настроить давление настройки регулятора на любую величину, отличающуюся от заводской настройки, которая составляет 10 кгс/см2. К примеру, в сети потребления лечебно профилактического учреждения рабочее давление не должно превышать 5 кгс/см2. На нашей производственной плащадке мы производим перенастройку регулятора подъема давления на 5ruc/см2, так что клиенту остается только заправить на своем объекте емкость и открыть вентиль выдачи. Стоимость данной услуги добавляется к стоимости изделия и мы настраиваем редуктор, если требуется – меняем диапазон давления настройки, что бы он обеспечивал необходимый диапазон давлений.
4. Обвязка линии газосброса. Услуга предусмотрена для нестандартных газификаторов, где есть несколько предохранительных клапанов. Клапаны объединяются в единую линию газосброса, линия отводится от зоны работы оператора.
5. Настройка уровнемера. На наших сосудах установлены ЖК уровнемеры с автономным питанием от алкалиновой батарейки. Уровнемер можно настроить под конкретную рабочую среду, которую будет использовать клиент.
6. Комплект запасных частей. Услуга заключается в поставке комплекта запасной арматуры. Что входит в комплект указано в выставленном коммерческом предложении.
7. Запасной манометр. Наша компания поставит вам дополнительный манометр. Это позволяет вам работать с газификатором без остановки тех.процесса на время поверки манометра, установленного на сосуде.
8. Продленная гарантия. Услуга говорит сама за себя: гарантийные обязательства по договору продлеваются ещё на 1 год. Продлевать можно несколько лет.
9. Обрешётка. Услуга упаковки изделия в деревянную обрешётку у нас на производстве.
Получить данные услуги и приобрести аналогичное изделие вы можете, обратившись к нашим менеджерам.
