Наш вклад в новые регионы

Медицина - одно из направлений в нашей узконаправленной криогенной специализации. Газификаторы для больниц давно перестали быть средством роскоши и являются абсолютно необходимым и современным оборудованием.

В медицинских учреждениях все должно быть чётко, безопасно и технологично.

Газификатор - это надежное, безопасное, эргономичное оборудование. А получаемый на выходе медицинский кислород имеет высокую степень чистоты, что очень важно, если оборудование применяется в сфере здравоохранения. Кратко расскажем принцип работы газификатора: газификатор это двухстенный изотермический сосуд, в межстенном простанстве вакуум и экранная теплоизоляция. Внутрь емкости заливается жидкий кислород, его температура -196°С. Для подачи медицинского кислорода пациенту, газ должен быть в газообразном состоянии и примерно комнатной температуры. Для подогрева жидкого кислорода используется алюминиевый теплообменник (входит в комплектацию). Жидкий кислород, проходя через теплообменник, согревается, переходит в газообразную фазу, увеличивается в объемах и под необходимым давлением поступает в трубопровод. За стабильность давления отвечает автоматическая система, состоящая из вентиля, регулятора подъема давления и испарителя подъема давления.

В связи с тем, что с 2022го года ситуация в южных регионах была достаточно сложной, огромное количество учреждений стали нуждаться в капитальном ремонте и переоснащении. Нам выпал случай стать частью такого перевоплощения в одной из Луганских больниц, которая ожидала поставку нового оборудования, в том числе и газификатора ГХК 0,5/1,6-60.

 Данная модель имеет транспортную раму (Рис. 1), установленную таким образом, что ни один элемент обвязки ёмкости не выходит за её габариты, что исключает риск повреждения обвязки.

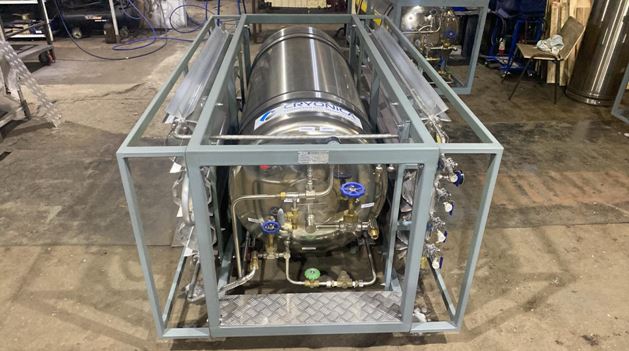

Рис. 1 Газификатор ГХК 0,5/1,6-60 в транспортной раме

Рама снабжена колёсами, что позволяет комфортно перемещать ёмкость по ровному полу, и удобно устанавливать её в транспорте.

а)                                     б)

в)                                     г)

д)                                     е)

ж)

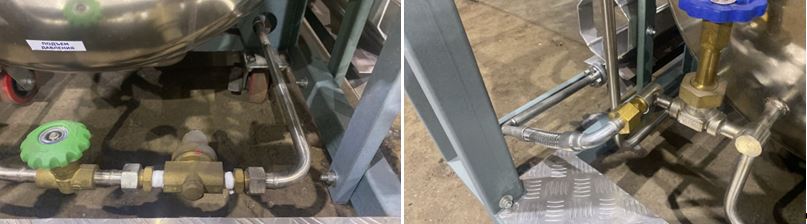

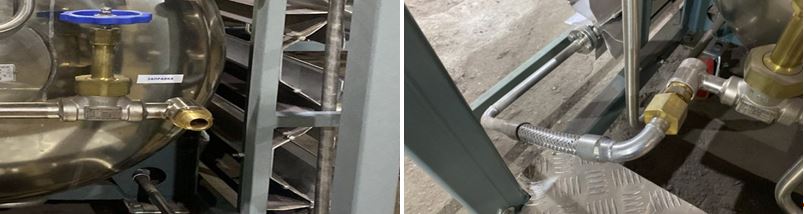

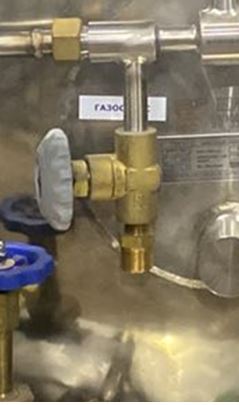

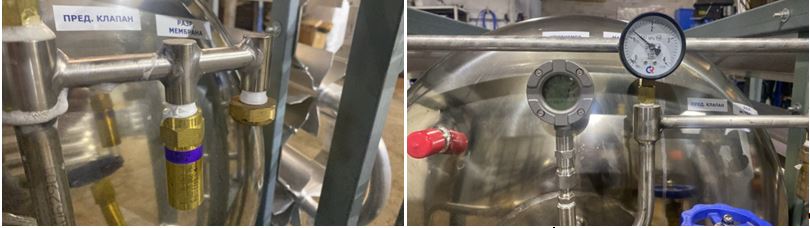

Рис.2 Арматура газификатора

а) Предохранительный клапан Feilun DA-08B2-250, разрывная мембрана

б) Жидкостной уровнемер MD-2A, Манометр 0-4 МПа

в) Вентили линии подъема давления Feilun DJ-10AAB, Регулятор подъема давления Feilun DYS-06F115

г) Вентиль выдачи жидкости Feilun DJ-15P1

д) Вентиль заправки Feilun DJ-25P1

е) Трубопровод выдачи жидкого продукта

ж)  Вентили линии подъема давления Feilun DJ-10AAB

Данный газификатор обвязан следующими вентилями (Рис. 2):

·         Вентили заправки Feilun DJ-25P1(Рис. 2 д))

·         Вентили газосброса и подъема давления Feilun DJ-10AAB (Рис. 2 ж),в))

·         Вентили выдачи жидкости Feilun DJ-15P1(Рис. 2 г))

·         Клапан предохранительный Feilun DA-08B2-250(Рис. 2 а)), с давлением срабатывания 17,2 бара.

·         Регуляторы подъема давления Feilun DYS-06F115(Рис. 2 в))

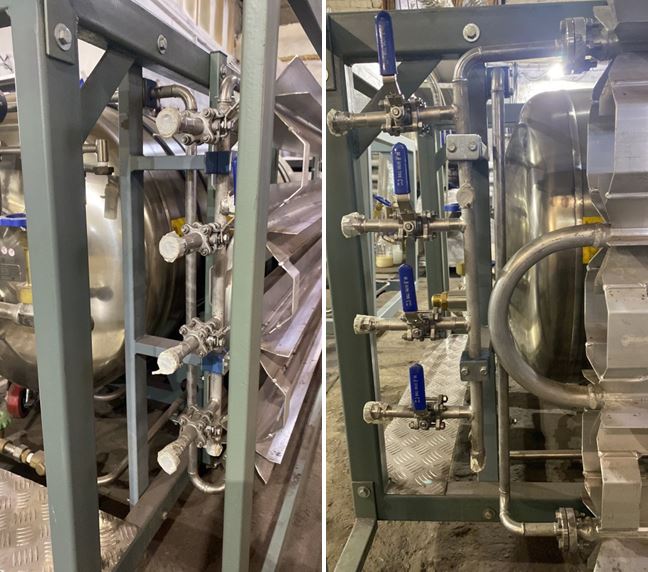

Рис. 3 Рампа РР 01/04/40

Перед отгрузкой оборудование было проверено, захоложено и настроено. Коллектор от продукционного испарителя имеет 4 шаровых крана  с резьбой на выходе G 3/4". Данные шаровые краны имеют проходное сечение 10мм, что исключает падение давление в магистрали при пиковых нагрузках. Шаровый кран состоит из трех элементов, стянутых болтами, что позволяет полностью его разобрать и почистить в короткие сроки, используя минимум инструментов.

На нашем складе (Рис. 4) в наличии всегда имеются комплектующие для газификаторов в том числе и вышеперечисленные, так как мы являемся официальным дилером производителя Feilun, BAITU

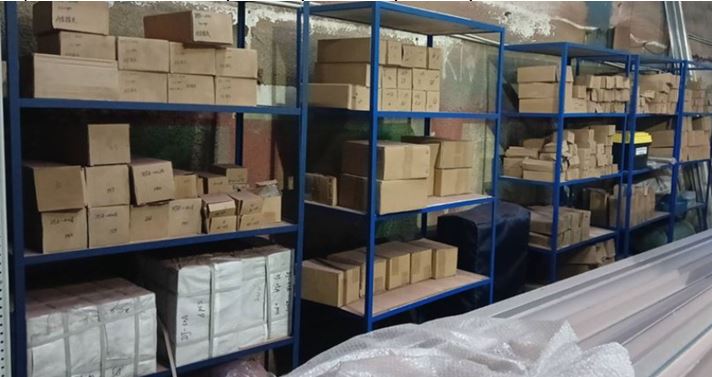

Рис. 4 Склад

Так как газификатор - оборудование новое для наших клиентов, им поможет приложенная техническая документация, с помощью которой можно с лёгкостью разобраться в последовательности подключения и запуска оборудования. Полный пакет необходимой документации - неотъемлемая часть каждой нашей поставки и он включает в себя:

·         Формуляр газификатора.

·         Паспорт криогенного сосуда.

·         Инструкция по эксплуатации криогенного сосуда.

·         Паспорт и ИЭ рампы.

·         Паспорт и ИЭ испарителя.

·         Паспорт и ИЭ предохранительного клапана сосуда.

·         Паспорт манометра сосуда.

·         Паспорт уровнемера

·         Паспорт и ИЭ вентиля заправки.

·         Паспорт и ИЭ вентиля выдачи жидкости потребителю.

·         Паспорт и ИЭ вентиля газосброса.

·         Паспорт и ИЭ вентиля подъема давления.

·         Паспорт и ИЭ регулятора давления

На пути к реализации цели по переоснащению больницы возникли небольшие сложности с поиском перевозчика, ведь в новые регионы пока сложно транспортировать грузы. Но и эта проблема была решена. Газификатор смог благополучно добраться до пункта назначения.

Всегда приятно приносить пользу в сфере, которая заботитья о здоровье людей, а делать это для тех территорий, которые на сегодняшний день нуждаются в этом еще больше - вдвойне приятно. Таким образом и наша компания внесла посильный вклад в восстановление новых регионов!
