Отгрузка рампы наполнительной РН 01-03-200
12.11.2018г. мы отгрузили наше детище – рампу гелиевую РН 01-03-200, которую сложно назвать просто газовым трубопроводом, так как в этот проект было вложено очень много трудов. В итоге нам удалось создать практичную, удобную и функциональную конструкцию.
Заказ поступил к нам от отечественного производителя, который занимается разработками в сфере производства тепловизионных модулей, систем безопасности и др.
Заказ поступил к нам от отечественного производителя, который занимается разработками в сфере производства тепловизионных модулей, систем безопасности и др.
Перед нами стояла задача совместить рампу наполнительную с рабочей поверхностью, на которой можно было бы расположить оборудование, в которое закачивают рабочий газ, а также разместить в этой конструкции вакуумный насос.
Так как газовая наполнительная рампа предназначена для заполнения небольшой полости аппарата (объемом до 10 мл) гелием, то нам необходимо было установить на трубопроводе подходящие для данной задачи и особенно рабочей среды клапаны.
В комплектацию данной рампы газовой наполнительной РР 01/03/200 входят:
- Клапаны запорные SS-1VS4-A
- Клапаны рамповые - SS-63TF8
- Клапан обратный SS-8C2-1

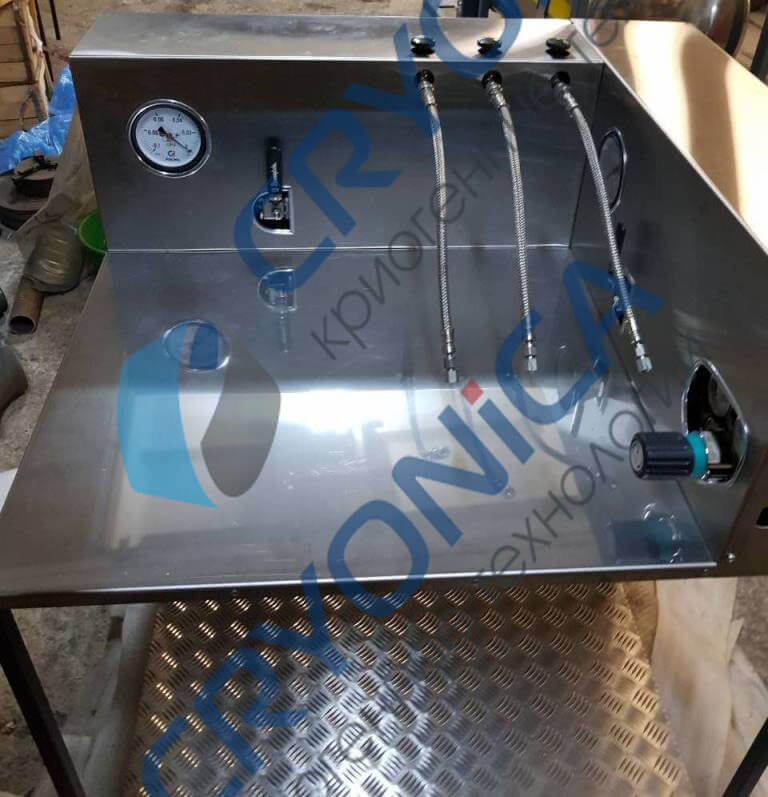

- Металлорукава SS-FL4TA4TA4-40CM из нерж. Стали, которые присоединяются к запорным клапанам с помощью быстро-разъемного соединения
- Клапан предохранительный Seetru 331103202, предназначенный защитить заполняемые гелием приборы от превышения рабочего давления
- Регулятор давления GCE Druva LMD50003 SSF70 N14N14
- Манометр

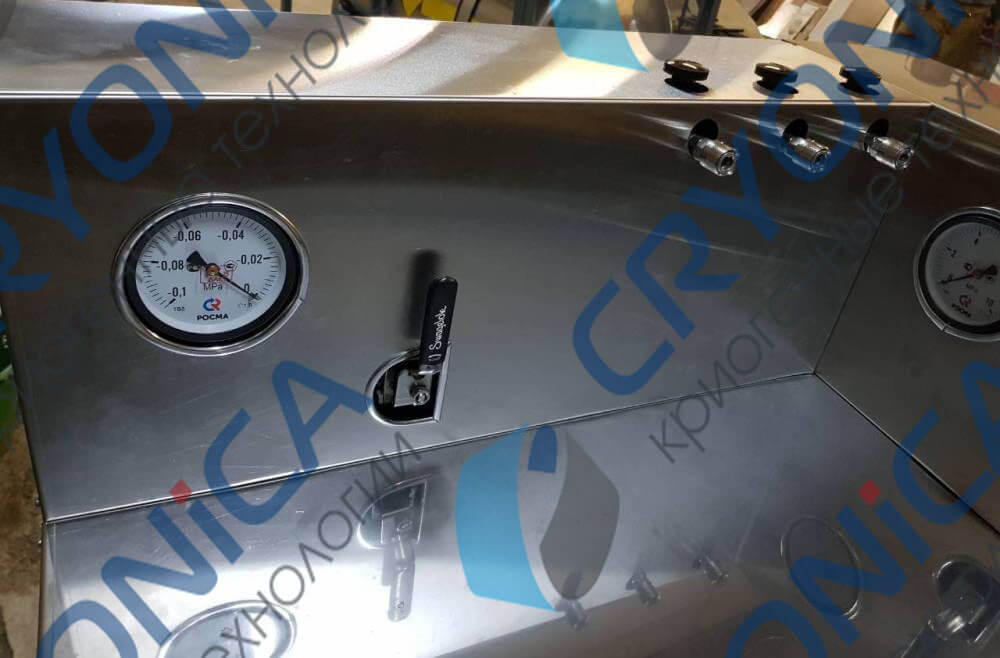

- Вакуумметр (использовался в данной схеме, так как к рампе со второго конца подключался вакуумный насос)

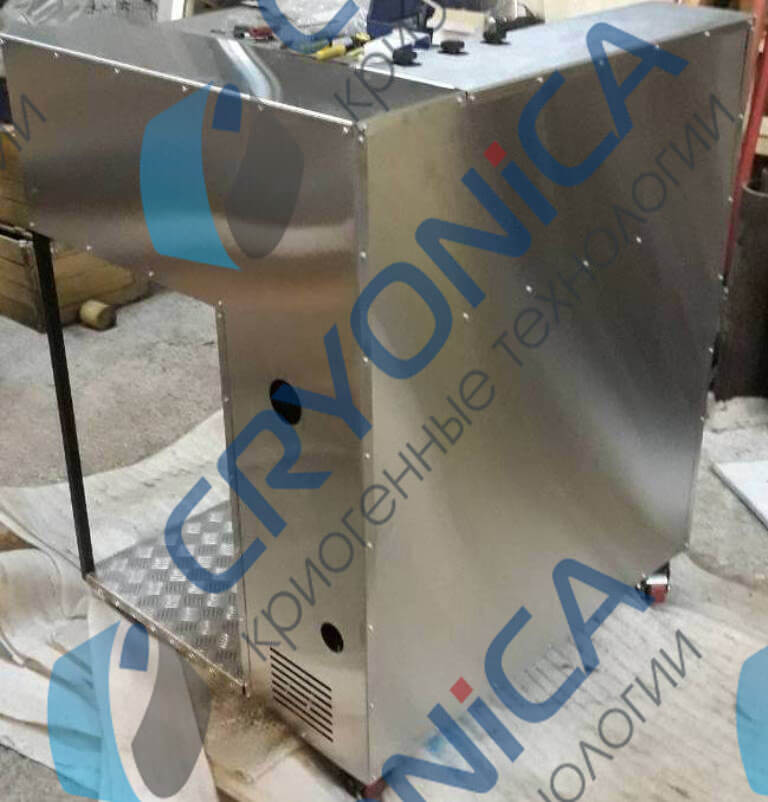

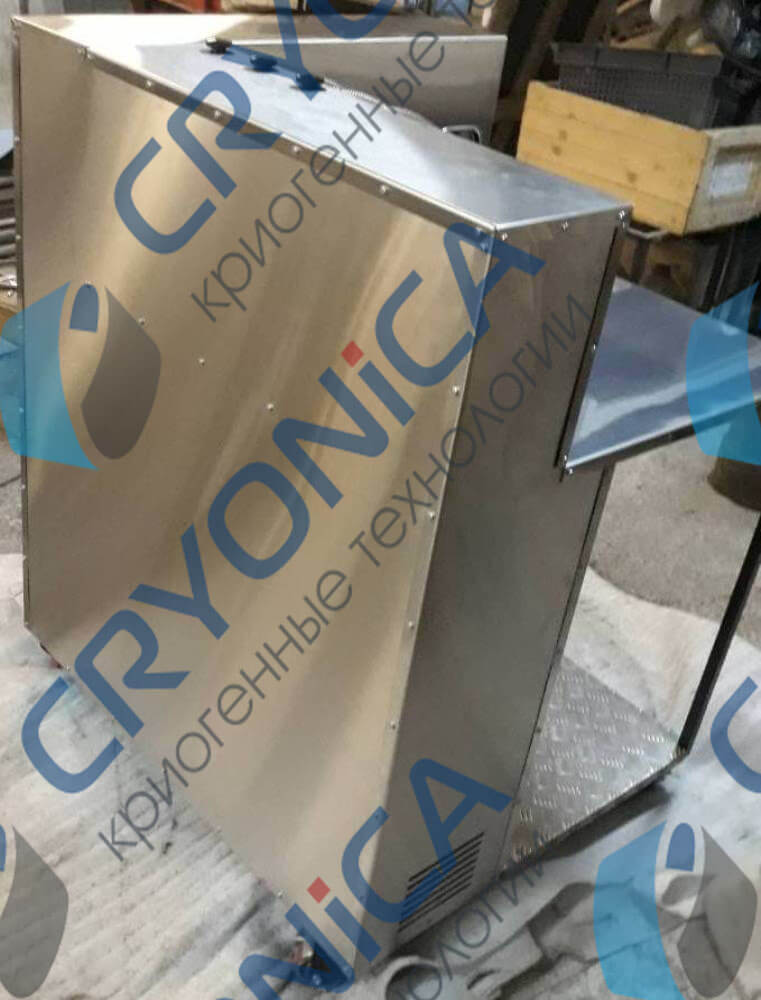

Для обшивки конструкции использовались листы из нержавеющей стали, крепление производилось с помощью вытяжных резьбовых заклепок, что дает возможность при необходимости вскрыть конструкцию и произвести замену комплектующих.

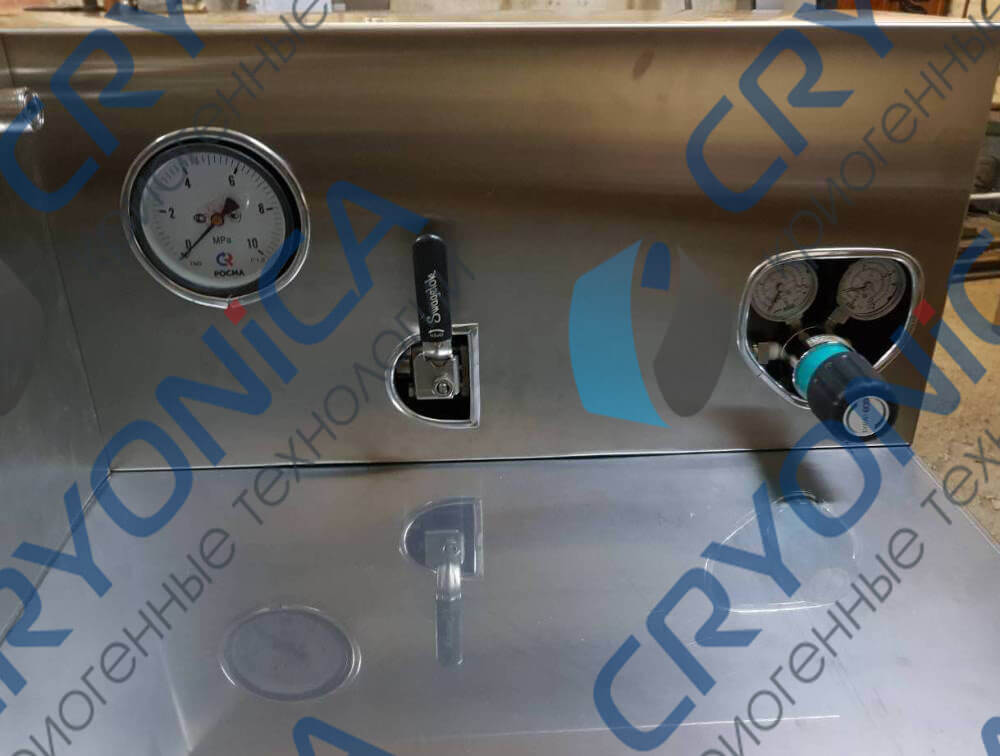

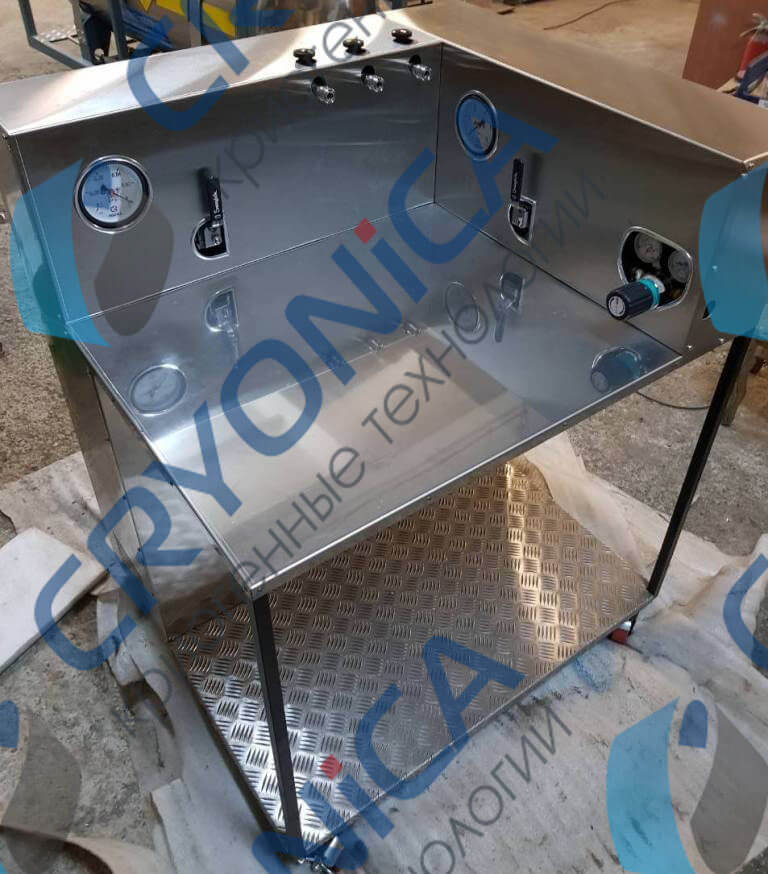

Для удобства эксплуатации рампы рукоятки клапанов и лицевая часть манометров доступна оператору, а все остальное наполнение спрятано от общего доступа, что предотвращает повреждение комплектующих, оседанием на них пыли.
Вакуумный насос также находится в закрытой части стола. Предусмотрены отверстия для подключения насоса к сети и для вентиляции.

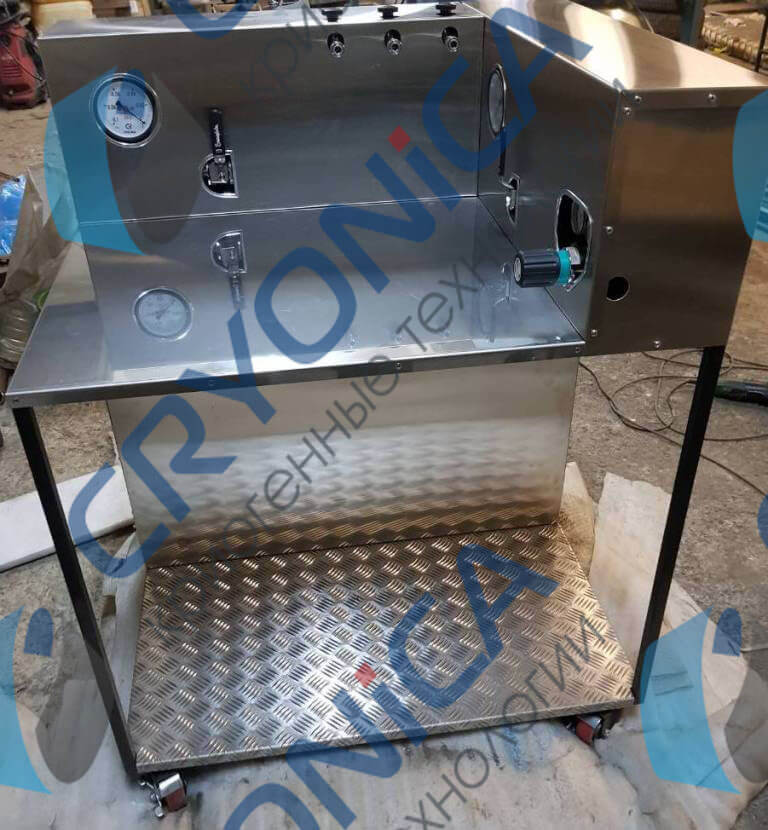

Передняя нижняя часть конструкции стола находится в открытом доступе, для того, чтобы оператору было удобно работать за столешницей. Также ее можно использовать для размещения необходимого оборудования.
Конструкция снабжена поворотными колесами, для удобства перемещения по лаборатории. Все колеса оборудованы тормозным устройством.
Все рампы, изготавливаемые нашей компанией, проходят обязательные испытания на производстве:
- Гидравлические испытания на прочность давлением 2 Ру.
- Рампа прошла пневматические испытания на герметичность давлением 1Ру.
Чтобы оборудование поступило на склад нашего покупателя в целости и сохранности, мы изготавливаем деревянную обрешетку.
На поставляемое оборудование выдается паспорт и инструкция по эксплуатации. Также клиент получает паспорта на все комплектующие, входящие в состав рампы (регуляторы, клапаны запорные, клапаны предохранительные, манометры и т.д.), сертификаты.
Перед тем, как сдать груз в транспортную компанию, обязательно наклеиваем на него сопроводительный транспортный листок, на котором отображается информация от кого и кому следует груз, адрес погрузки и разгрузки и контакты для связи с обеими сторонами.
Если Вашему предприятию требуется нестандартное решение рампового оборудования, обращайтесь, с удовольствием поможем воплотить Ваши проекты в реальность. Также изготавливаем стандартные модификации рамп разрядных, наполнительных, перепускных, в шкафном исполнении.
