    Предохранительная криогенная арматура Feilun типа DAH для испарителей

    Главная
    —
    Новости
    —Предохранительная криогенная арматура Feilun типа DAH для испарителей
    29 июля 2024

    Predokhranitel'naya kriogennaya armatura Feilun tipa DAH

    Наш постоянный клиент - это одно из крупных современных производственных предприятий Саратова по производству газорегуляторных пунктов и установок, блочно-модульных котельных, складов хранения топлива котельных, блоков подготовки газа, насосных станций и т.п.

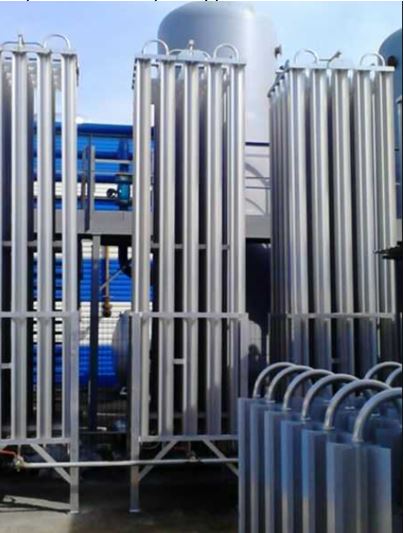

    Клиент сделал заказ на предохранительные клапана ду 15 с давлением срабатывания 0,9 МПа. Криогенные пред. клапаны будут установлены на атмосферные испарители криогенных жидкостей.

    Мы предложили использовать клапан предохранительный Feilun типа DAН. Так же произвести настройку на давление срабатывания 0,9 МПа.

    Общетехнические характеристики Предохранительного клапана

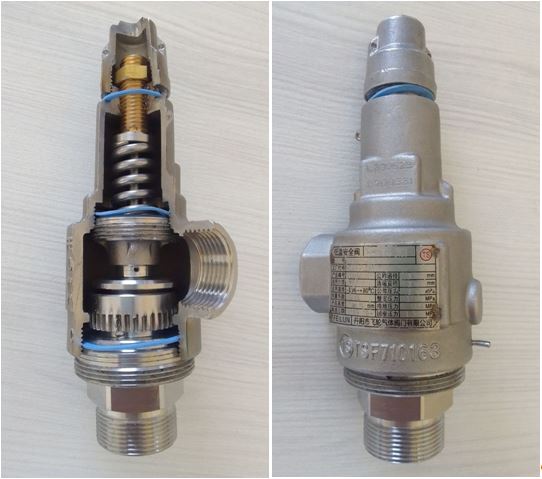

    Klapan predokhranitel'nyy Feilun DAN-15A1, DN15, Ru1,76 Mra

    Рис 1. Клапан предохранительный Feilun DAН-15A1, DN15, Ру1,76 Мра

    Криогенный предохранительный клапан модели DAH-15 имеет сложную конструкцию, большую надежность и уровень герметичности. Главным отличием данного изделия от других криогенных предохранительных клапанов является уплотнение "металл по металлу". Клапан не имеет ручного подрыва, обезжирен для работы с кислородом.

    Номинальное давление МПа:

    4,0

    Диаметр проходного сечения, мм:

    15

    Рабочая температура, С°:

    от -196 до +80

    Рабочая среда:

    CH4, N2, Ar, O2, CO2

    Присоединение:

    Резьба на входе G3/4" на выходе М30х1,5 / Под приварку

    Материал корпуса:

    нерж. сталь 07Х18Н9Л

    Материал крышки:

    нерж. сталь 08Х18Н10

    Материал пружины:

    нерж. сталь 08Х18Н10

    Уплотнение:

    PTFE (политетрафторэтилен) + MoS2

    Диапазоны настройки, МПа:

    0.4~1.0 / 1.0~2.0 / 2.0~3.0

    Рассмотрим конструктивные особенности предохранительного клапана. У предохранительного клапана есть 3 места (Рис 2Б), где используется уплотнение (Рис 2А) PTFE (политетрафторэтилен) + MoS2. Уплотнение предназначено для работы в диапазоне температур рабочей среды от -196 С° до +80С°.

    Образно по этим уплотнениям и разделим наш пред. клапан на 3 части:

    Верхняя часть – отвечает за защиту настройки, регулирующих элементов клапана.

    Средняя часть – отвечает за элементы выполняющие функцию предохранительного клапана.

    Нижняя часть – отвечает за элементы установочного штуцера и седла клапана.



      А                                                                              Б

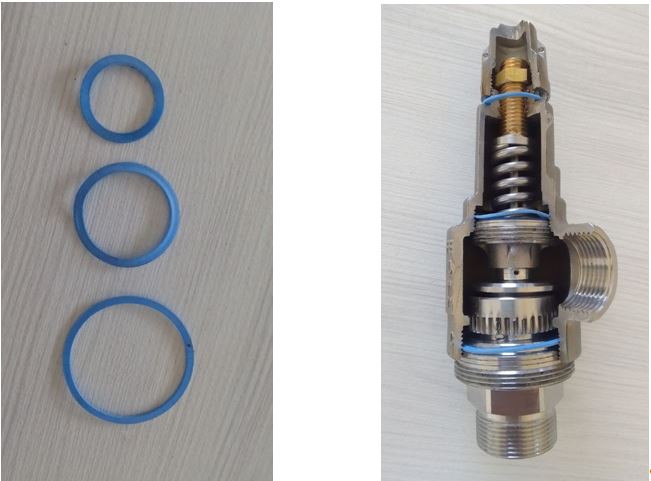

    Рис 2

    А. Уплотнение PTFE (политетрафторэтилен) + MoS2

    Б. Уплотнения в пред. клапане

    Для настройки предохранительного клапана используется его верхняя часть. Процесс настройки клапана начинается с того, что мы проверяем его на соответствие заводским настройкам, и герметичность. И после положительного исхода проверки приступаем к его настройке. Снимаем пломбу от производителя и отвинчиваем крышку (Рис 3), снимаем уплотнение.

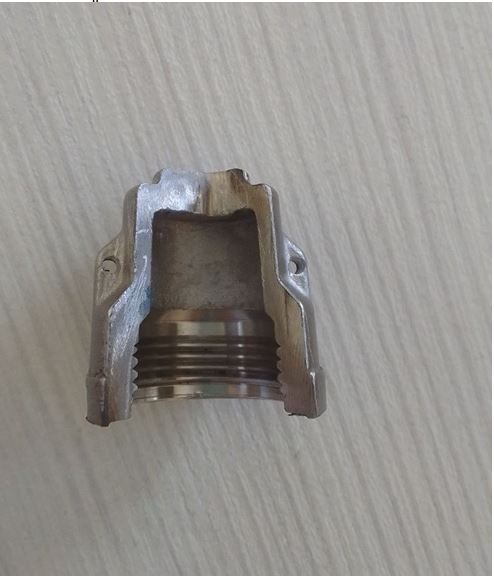

    kryshka predokhranitel'nogo klapana

    Рис 3 крышка предохранительного клапана

    Откручиваем контргайку (Рис 4Б), и закручивая или откручивая латунный, прижимной штифт (Рис 4А), увеличиваем или уменьшаем давление срабатывания клапана. После фиксируем положение латунного, прижимного штифта контргайкой. Устанавливаем пред. клапан в испытательный стенд и проводим проверку/до настройку пока не достигнем поставленного результата.

    Latunnyy, prizhimnoy shtift. Kontrgayka

    А                                    Б

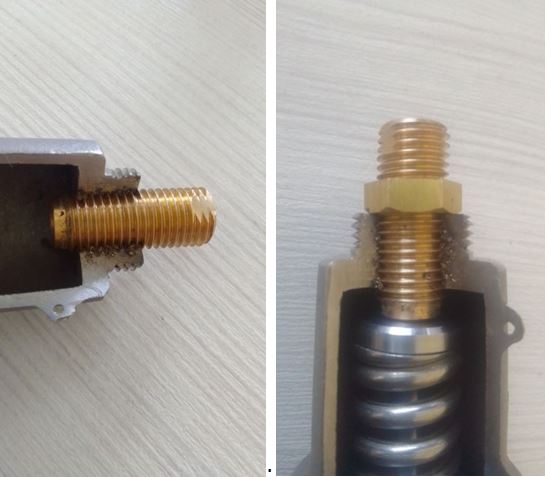

    Рис 4

    А. Латунный, прижимной штифт

    Б. Контргайка

    Вернемся к конструктивным особенностям клапана предохранительного Feilun DAН-15A1, DN15, Ру1,76 Мра. Рассмотрим оставшиеся 2 его части среднюю и нижнюю, в которых и кроются существенные преимущества

    1. Материал седла и поршня – нержавеющая сталь.

      • Высокая износостойкость соприкасающихся материалов седла (Рис. 5А) и плунжера (Рис. 6)

    zapornyy element nizhney chasti predokhranitel'nogo klapana v sbore

    А

    zapornyy element nizhney chasti predokhranitel'nogo klapana v sbore

                    Б                                                                                В                           Г

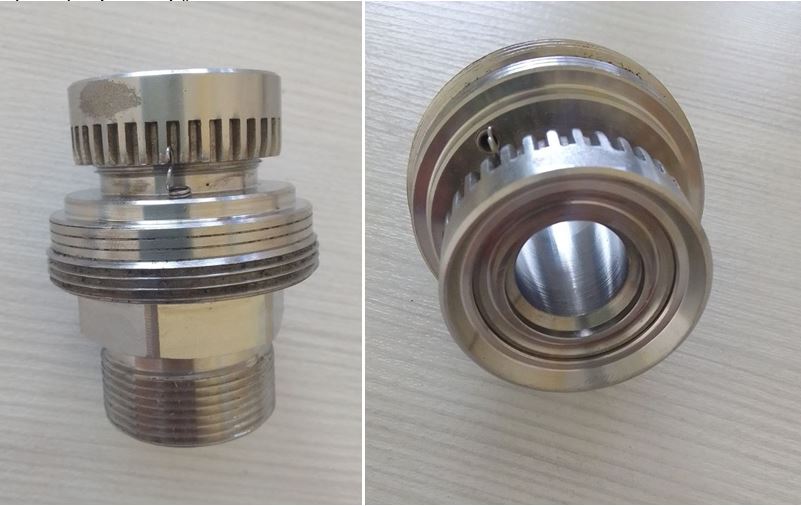

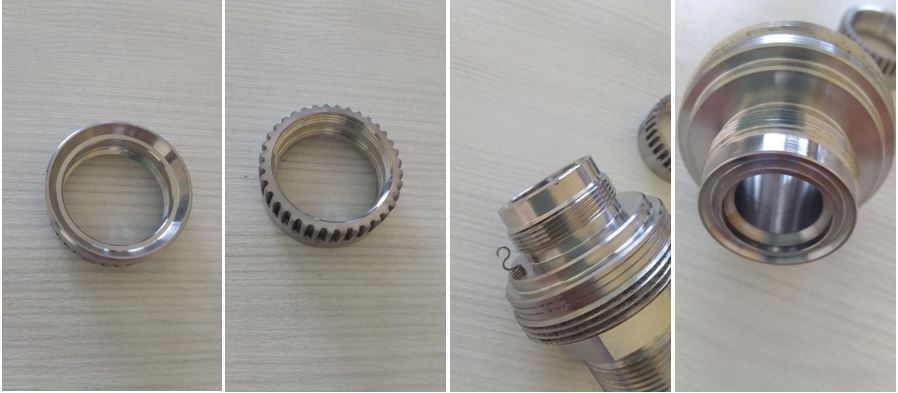

    Рис.5 запорный элемент нижней части предохранительного клапана в сборе:

    А - в сборе.

    Б – седло вид сверху снизу.

    В – резьбовая часть для закручивания седла и стопорная пружина.

    Г – резьбовая часть седла и ее торец

    plunger

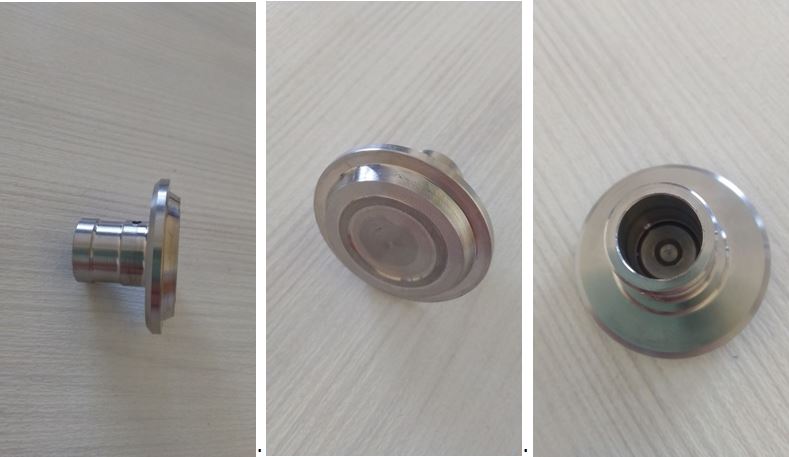

    Рис.6 Плунжер.

    2. Свободное движение между поршнем и прижимным штифтом.

    • Снижение возможности заклинивания клапана. Соединение плунжера с прижимным штифтом (Рис. 7А) свободное, и плунжер может иметь отклонение по горизонтали не влияющие на смещение по вертикали прижимного штифта (Рис. 7В). Дополнительно у прижимного штифта есть направляющие средняя разделяющая часть (Рис. 8) и кольца пружины (Рис. 9Б)

    Sborka plunzhera s prizhimnym shtiftom

     А.                                               Б.                                             В.

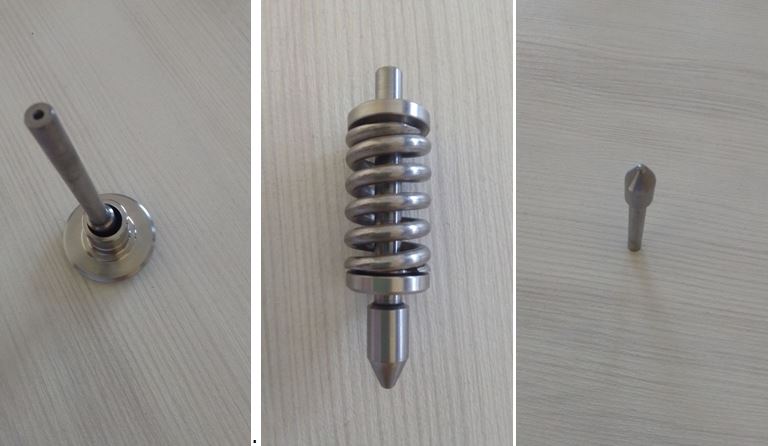

    Рис. 7 Сборка плунжера с прижимным штифтом

    А. плунжер и прижимной штифт в сборе

    Б. прижимной штифт с пружиной в сборе

    В. прижимной штифт

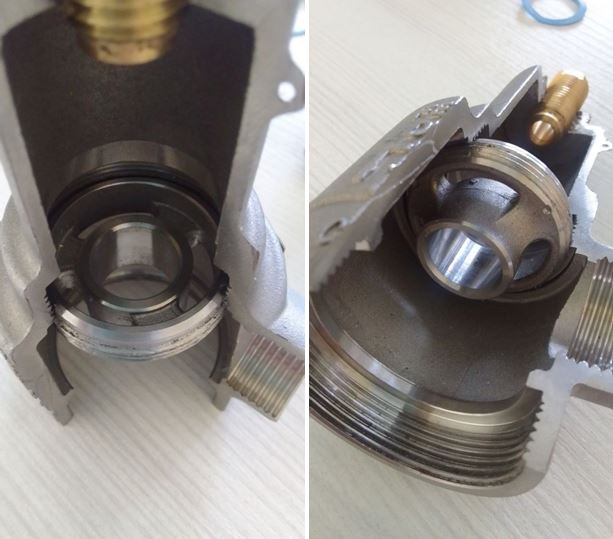

    srednyaya razdelyayushchaya chast' klapana i paz v reguliruyushchem paru dlya prizhimnogo shtifta

    Рис. 8 средняя разделяющая часть клапана и паз в регулирующем пару для прижимного штифта

    3. Универсальность:

    • Возможность применения пружин разных диапазонов на один корпус клапана предохранительного Feilun DAН-15 возможно установить соответствующие пружины в рабочих диапазон настройки  0.4~1.0/1.0~2.0/2.0~3.0 МПа

    pruzhina

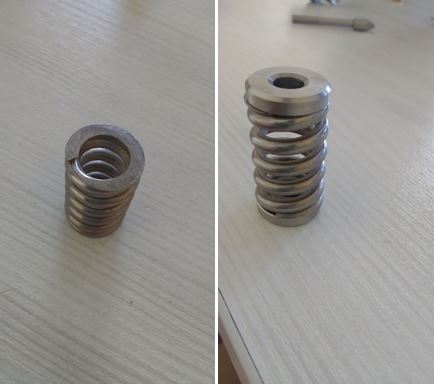

    Рис. 9 пружина

    В данном конструктиве есть и свои сложности:

    1. Замена пружины:
    • Сложность съема нижней части клапана, из за фиксирующего штифта (Рис 10)
    • Необходимо извлечь все составные части клапана для замены пружины.

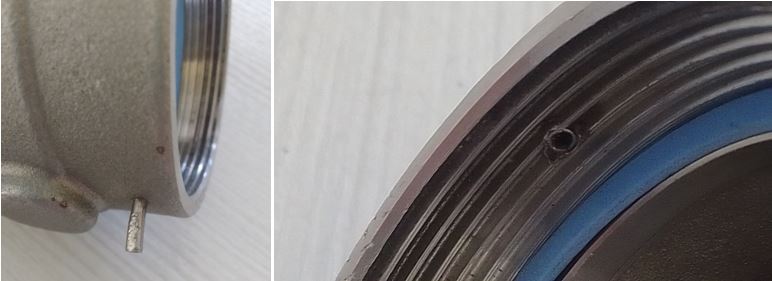

    Fiksiruyushchiy shtift snaruzhi i yego polozheniye vnutri klapana

    Рис. 10 Фиксирующий штифт снаружи и его положение внутри клапана

    Главным преимуществом предохранительных клапанов типа DAH можно назвать:

    1. Долговечность:
      • Уплотнение металл по металлу
      • Сниженная возможность заклинивания клапана
    2. Универсальность:
      • Техническая возможность использования одного корпуса в разных диапазонах срабатывания, путем замены пружины.
      • Возможность применение в разным типах криогенного оборудования:

    Газификатор холодный криогенный (ГХК), Цистерны и резервуары криогенные ЦТК, ТРЖК, Атмосферные испарители для сжиженного природного газа.

    1. Доступность:
      • Постоянное наличие на складе
      • Постоянное наличие пружин разных диапазонов.
    2. Удобство:
      • Идет в комплекте с входными и выходными фитингами под приварку
      • Возможность настройки срабатывания клапана от 0,0 ~ 3,9 МПа
