    Рампа наполнительная для подключения 4 баллонов под Азот в шкафном исполнении

    Главная
    —
    Новости
    —Рампа наполнительная для подключения 4 баллонов под Азот в шкафном исполнении
    24 февраля 2025

    Рампа наполнительная для подключения 4 баллонов под Азот в шкафном исполнении

    На современном этапе развития технологий и производства обеспечение надежности и долговечности процессов становится важнейшей задачей для многих предприятий. Одним из ключевых элементов, способствующих этому, является шкаф для рампы, который не только защищает оборудование от внешних факторов, но и создает организованное и безопасное пространство для работы.

     В условиях интенсивного технологического процесса у клиента образуется небольшой объем излишков азота. Для оптимизации работы с этим излишком, он решил использовать наполнительную, перепускную рампу РНП 01/04/200 в шкафном исполнении. Эта система позволяет эффективно и безопасно наполнять баллоны азотом, гарантируя надежность работы и соблюдение всех норм безопасности.

     Наполнительные газовые рампы, такие как РНП 01/04/200, проектируются для работы с определенными параметрами давления. В случае с азотной рампой, в зависимости от технологии и оборудования, излишки могут нагнетаться в баллоны при рабочем давлении до 200 бар. Однако, прежде чем использовать рампу для газовых баллонов для заполнения баллонов, необходимо внимательно ознакомиться с техническими характеристиками не только рампы, но и самих баллонов, чтобы избежать превышения допустимых значений давления. Баллоны бывают различной емкости (40-100 литров) и рабочего давления (150-400 кгс/см2).

     Для обеспечения стабильного давления азота в системе и эффективного заполнения баллонов, в большинстве случаев используются компрессор или газовый бустер для докачки давления. Компрессор производит нагнетание азота в баллоны до требуемого уровня давления, что позволяет на 100% использовать рабочий  ревисера. Что необходимо учитывать при выборе бустера/компрессора?

    ·         Определить оптимальное давление: Настроить компрессор так, чтобы он обеспечивал необходимое давление для заполнения, не превышая максимально допустимые показатели для баллонов.

    ·         Проверять герметичность соединений: Перед началом работы рекомендуется проводить опрессовку рампы и проверку всех соединений, чтобы исключить утечки.

    ·         Мониторинг параметров: Использование манометров и других датчиков для постоянного контроля давления на всех этапах процесса.

     Использование наполнительной, перепускной рампы для азота РНП 01/04/200 в шкафном исполнении — это эффективное решение для управления излишком газообразного азота, который образуется в технологическом процессе. Работая с давлением до 200 бар, и используя компрессор для докачки, вы обеспечите надежное и эффективное наполнение баллонов. Следует соблюдать все рекомендации по безопасности и контролировать параметры оборудования, чтобы гарантировать надежность и долговечность процесса.

     Безопасность хранения оборудования

    Шкафы для рамп могут использоваться для хранения различных материалов и оборудования, включая газовые баллоны, что требует особого подхода к безопасности. Согласно ГОСТ ГОСТ 9731-79 по хранению баллонов, для обеспечения безопасных условий хранения следует учитывать такие факторы, как защита от механических повреждений и воздействий агрессивной среды. Шкафы под замком обеспечивают защиту от действий третьих лиц, что особенно актуально в условиях предприятий с большой проходимостью или на открытых площадках. НЕ редки случаи на производстве, когда газовые баллоны падают, вентиль отламывается и газовый баллона превращается буквально в ракету, уничтожая все на своем пути.

     Организация рабочего пространства

    Помимо вопроса безопасности, шкаф для рампы способствует эффективной организации пространства. Правильное распределение оборудования не только упрощает доступ к нему, но и позволяет избежать хаоса, который может возникнуть в процессе работы. Организованное хранение оборудования помогает сотрудникам быстро находить необходимые предметы, что в свою очередь повышает общую продуктивность труда.

     Защита от внешних факторов

    Процесс хранения баллонов и оборудования подвержен различным внешним воздействиям, таким как влажность, температура и физические повреждения. Шкафы для рамп изготовлены из прочных и безопасных материалов, что гарантирует защиту содержимого от этих факторов. Это позволяет значительно продлить срок службы оборудования и снизить риски, связанные с его использованием.

     Удобство в обслуживании

    Кроме безопасности и организации рабочего пространства, шкафы для баллонов обеспечивают удобство в обслуживании. Все элементы управления газовой рампой легко доступны, что позволяет проводить регулярные проверки и техническое обслуживание манометров и вентилей без лишних усилий. Это также способствует предотвращению несчастных случаев, связанных с хранением и использованием оборудования.

     Защита и организационные меры

    Не забывайте, что использование шкафа для газовых баллонов с замковым механизмом существенно повышает уровень безопасности. Защита оборудования от действий третьих лиц и внешних факторов также играет важную роль в эксплуатационной надежности. Баллонный шкаф с замком может быть установлен в цехе и на улице. Правильно организованное пространство хранения позволяет избежать путаницы и облегчает доступ к оборудованию и документации

     Кроме того, для повышения уровня безопасности в процессе наполнения газом обязательно следует установить предохранительный клапан. Предохранительный клапан рамповый Feilun DA-06. Этот компонент предотвращает избыточное давление и гарантирует, что наполнение будет происходить в безопасных условиях. Если по какой то причине датчик давления при наполнении баллонов не сработал, то избыточное давление сбросит пружинный подъемный газовый предохранительный клапан Feilun DA-06. Используя нашу продукцию, вы можете быть уверены в надежной работе вашего оборудования и безопасности сотрудников.

     Современные предприятия сталкиваются с необходимостью обеспечения безопасного, надежного и долговечного хранения оборудования, особенно в случаях, когда речь идет о газовых баллонах. Ключевую роль в этой задаче играет возможность контроля параметров оборудования, таких как настройка давления, а также важность наличия видеоотчетов о проведенных операциях контроля соответствия оборудования.

    Настройка давления и опрессовка кислородной рампы

    Одним из важных аспектов работы с газовыми системами является правильная настройка давления. В шкафах для рамп можно установить специальные манометры и регуляторы, позволяющие точно контролировать рабочие параметры. Для обеспечения безопасности и эффективной работы газовой рампы, следует регулярно проверять давление и проводить опрессовку рампы целиком.

     Опрессовка газовой рампы — это процесс проверки герметичности всех соединений и узлов системы путем создания избыточного давления. Это важная процедура, которая позволяет предотвратить утечки и гарантирует надежность работы оборудования. Рампа для газовых баллонов выдерживается под рабочим давлением не менее 30ти минут, при это все сварочные швы и резьбовые соединения необходимо обмылить и наблюдать течи. Наличие соответствующего видеоотчета о проведенной опрессовке является дополнительным доказательством того, что все процедуры были выполнены корректно и согласно установленным нормам.

     Видеоотчет: документирование и контроль

    Создание видеоотчетов о проведении настройки давления и опрессовки кислородной рампы является важным этапом контроля качества работы. Такие видео не только упрощают процесс документирования, но и служат наглядным пособием для кадрового обучения. Видеоотчеты могут помочь в следующем:

     Контроль процессов: Запись операций позволяет идентифицировать возможные ошибки или недочеты в процессе работы, что является важным для повышения качества обслуживания.

    Обучение персонала: Новые сотрудники могут наглядно увидеть, как проходят процедуры настройки и проверки, что значительно упрощает процесс обучения.

     Мы предложили наше серийное изделие: наполнительно-перепускную рампу РНП 01/04/200 для Азота (Рис.1 ) и не утепленный рамповый шкаф для 5 баллонов (Рис.2 ).

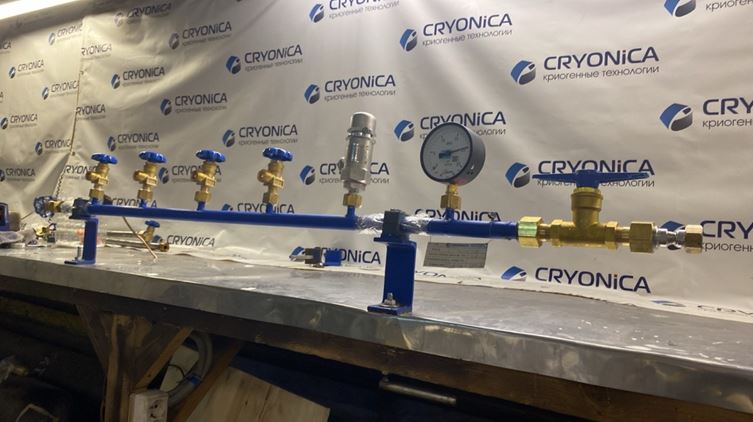

    Рис.1 Наполнительная, перепускная рампа РНП 01/04/200

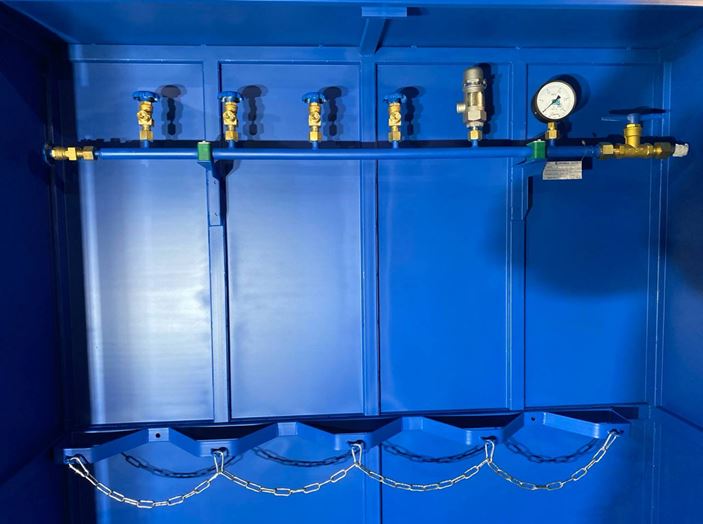

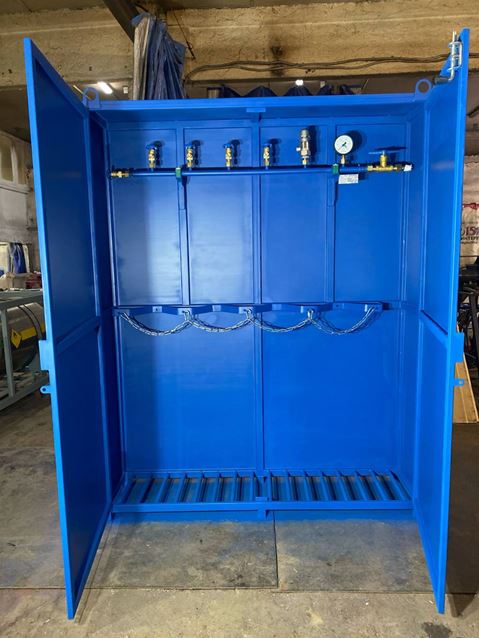

    Рис.2 Рамповый шкаф для 5 баллонов

     В комплектацию рампы (Рис.1) входят:

    1. Вентиль баллонный Feilun QJG150-4, DN4, PN200

    2. Вентиль сетевой проходной Feilun QJT200-10, DN10, PN200

    3. Клапан предохранительный Feilun DA-06, Py 22 Mpa,G1/2"

    4. Манометр (поверенный) 100мм 0-25 МПа

    5. Змеевики медные

    6. Труба нерж. сталь

     На всю запорную и предохранительную арматуру, которую мы используем в составе распространяется гарантия до 3 лет. Эти позиции мы проедаем и как розничный товар. Постоянное наличие их на складе обеспечивает наших клиентов всем необходимом ввиду каких либо ЧП.

     В комплектацию шкафа (Рис.2) входят:

    1.    Шкаф

    2.    Ложементы

    3.    Кронштейн для крепления рампы

    4.    Замок с ключами

     Немного про рамповые шкафы, у нас есть 2 исполнения утепленные шкафы и без утепления. И по размерам разделяются по вместимости баллонов 3,5,8. Наши шкафы универсальные (модульные Рис. 3) и могут быть скомпонованы в разных вариантах.

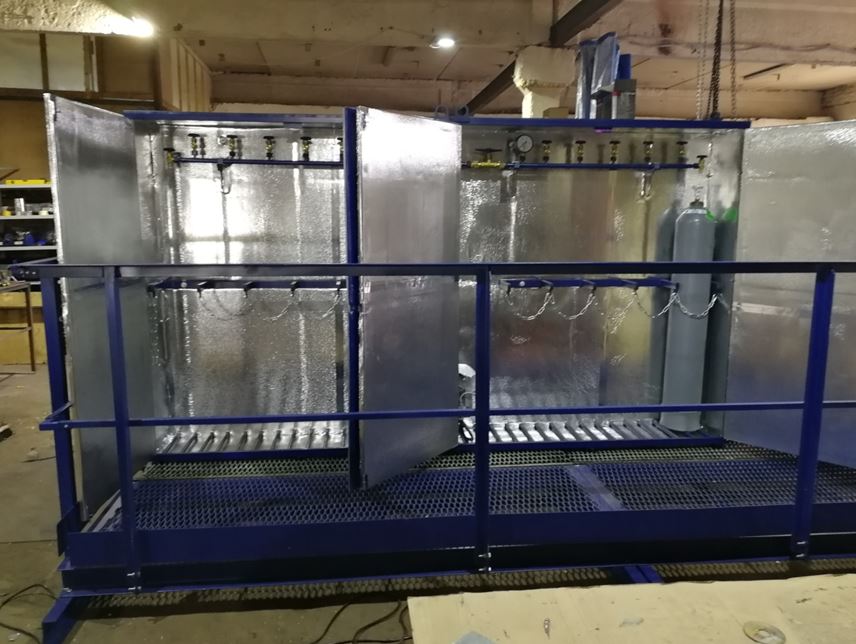

    Рис. 3 Модульный шкаф

    Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
    Заказать услугу
    Назад к списку
    Каталог
    Каталоги
    Бренды
    Калькуляторы
    Законодательство
    Компания
    Новости
    Отзывы
    Контакты
    Материалы
    Статьи
    Видео
    Доставка
    +7 3412 320 597
    +7 3412 320 597
    8 800 250 05 97
    info@predklapan.ru
    426039, РФ, УР, г.Ижевск, ул. Буммашевская, д.7/1, оф. 309

    Данный сайт носит исключительно информационный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Точные данные о наличии, ценах и способах приобретения необходимо узнавать у менеджеров магазина по телефону, запросом по электронной почте, через форму обратной связи или при оформлении заказа. Представленная на сайте информация является объектами авторского права "Крионика". Любое использование информации должно быть согласовано с администрацией данного интернет-магазина.

    Сайт разработан в рамках национального проекта «Малое и среднее предпринимательство» при поддержке центра «Мой бизнес»
    © С вами с 2011 года ООО "Крионика" ИНН 1831162588
    Разработано в Victory
    Каталог
    По всему сайту
    По каталогу
