Наша уважение к клиенту проявляется не только в выполнении технического задания своевременно и качественно, но и в просчете возможных рисков и нахождении оптимального решения.

         Одним из таких рисков является воздействие отрицательной температуры окружающей среды на свойства газа содержащегося в баллонах. К примеру, при температуре в минус 15°С, пропан испаряется с очень низкой скоростью, что приводит к падению давления во всей системе и может привести к негативным последствиям. При минус 25°С промерзают мембраны регуляторов, из за чего они выходят из строя, резиновые уплотнения начинают течь, а при попытке "подтянуть" просто лопаются, что выводит из строя всю магистраль.

Соблюдение условий хранения и соблюдения температурного режима согласно ГОСТ-ов, позволяет сократить негативные последствия и потери.

ООО "Крионика" имеет конкретное решение для минимизации этих рисков – это шкаф баллонный утепленный(активная ссылка на сайт).

         Наш постоянный клиент – крупная нефтегазовая компания, которая занимается проектирование, строительством объектов в нефтегазовой отрасли.

Летом 2023го Заказчик приступил к реализации проекта на площадках крайнего севера. Обратился к нам с запросом "Нужно изготовить одну разрядную рампу РР 01/02/200 под кислород, одну РР 01/03/25 под ацетилен и одну РР 01/02/25 под пропан. Все это должно размещаться в шкафу. Так же выставлены требования по шкафу: он должен быть утепленный и держать температуру внутри от +5 до +15 градусов по Цельсию".

Задача сложная, но для нас решаемая. Мы приступили к проектным работам.

         Используемые газы относятся к разным группам рабочих сред: кислород является окислителем, ацетилен взрывоопасен, а пропан и хорошо горит. Поэтому мы выбрали обогреватель предназначенный преимущественно для использования в нефтяной и газовой промышленности во взрывоопасных зонах, помещениях и наружных установках класса В-1а и В-1г (ПУЭ, гл.7.3) для обогрева шкафов и блоков с контрольно-измерительной аппаратурой и оборудованием, требующим положительной температуры для нормального функционирования с автоматических контролем температуры. Важно отметить, что обогреватель должен быть удален от баллонов на 1 метр и более, из за этого мы использовали увеличенный шкаф на 5 баллонов.

         Риски, связанные со сроками, стоимостью ТО и ремонтопригодностью мы так же учли. Выбор отечественного производителя редукторов, запорной арматуры - это решение было продиктовано наличием только одного поставщика технических газов в регионе, отсутствие запасных частей и крайне сложной доставкой этих частей на объект.

Главным оборудованием, для которого мы изготавливали шкафы, конечно, были рампы разрядные. В некоторых случаях заправка баллонов представляет собой определенную проблему. Поэтому лучше сразу зарядить несколько баллонов и затем просто переключать баллоны по мере их разряда и таким образом увеличить промежуток времени между перезарядкой баллонов. Для целей подключения к потребителям газа одновременно нескольких баллонов газа используется специальное устройство – рампа.

Газовая рампа позволяет подключить к устройству приборы с высоким потреблением газа, такие, как газовые котел, электрогенератор, камин, резак, тепловая пушка и т.п.

В состав такой рампы входят:

• Труба коллектора из нержавеющей стали 12Х18Н10Т- основная часть на которую устанавливаются агрегаты;
• Клапан рамповый отсечной- большой сальниковый газовый клапан для отсечения рампы от технологического трубопровода;
• Клапан продувочный- для сброса давления в рампе при замене баллонов;
• Клапан запорный- для подключения баллонов с газом, они могут быть разными, в зависимости от рабочей среды и давления;
• Манометр 100мм- отечественный поверенный манометр для контроля давления в рампе;
• Редуктор газовый- для снижения давления в трубопроводе после редуктора и подачи рабочей среды в линию потребителя под заданным давлением;
• Кронштейны- сварные конструкции для крепления рампы к стене;
• Змеевики- медные гибкие трубопроводы высокого давления для подключения баллонов;
• Ложементы- приспособления для безопасной установки баллонов у стены помещения или в шкафу, имеют цепь для фиксации баллонов.

Рампа разрядная РР 01/02/25 – Пропановая

Использована отечественная запорная и регулирующей арматура. Выполнены согласно ГОСТа присоединения для Проновых баллонов с резьбой СП 21,8LH, на выходе рампы штуцер СП 21,8LH. Манометр с шкалой 2,5 МПа.

Рампа разрядная РР 01/03/25 – Ацетиленовая

Использована отечественная запорная и регулирующей арматура. Выполнены согласно ГОСТа присоединения для ацетиленовых баллонов, на выходе рампы штуцер G3/4. Манометр с шкалой 4,0 МПа.

Рампа разрядная РР 01/02/200 - Кислородная

Использована запорная арматура Китайского производителя и отечественный регулятор давления. Выполнены согласно ГОСТа присоединения для кислородных баллонов и на выходе рампы штуцер G3/4". Манометр 25МПа.

Преимущества наших рамп:

• рампы изготавливаются из высококачественных материалов и арматуры;
• надежность и качество обеспечивают бесперебойную работу рампы;
• Срок эксплуатации 20 лет;
• Большой склад запасных частей;
• обеспечение своевременной доставки;

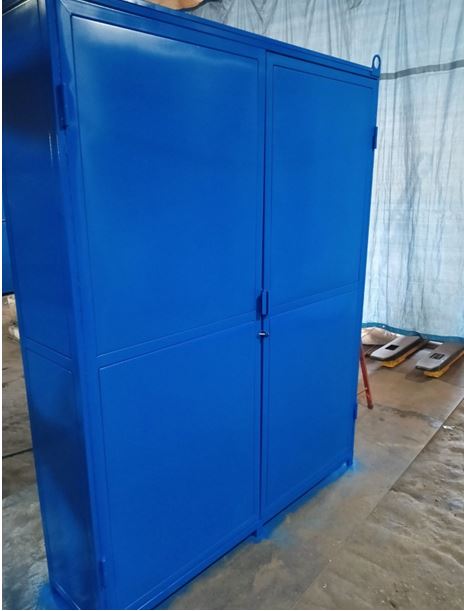

Несомненно, важной частью данной поставки были утепленные шкафы. Шкаф для баллонов предназначен для безопасного хранения баллонов. Поставляется как отдельное изделие, так и в составе комплекта разрядных, перепускных и наполнительных рамп шкафного исполнения.

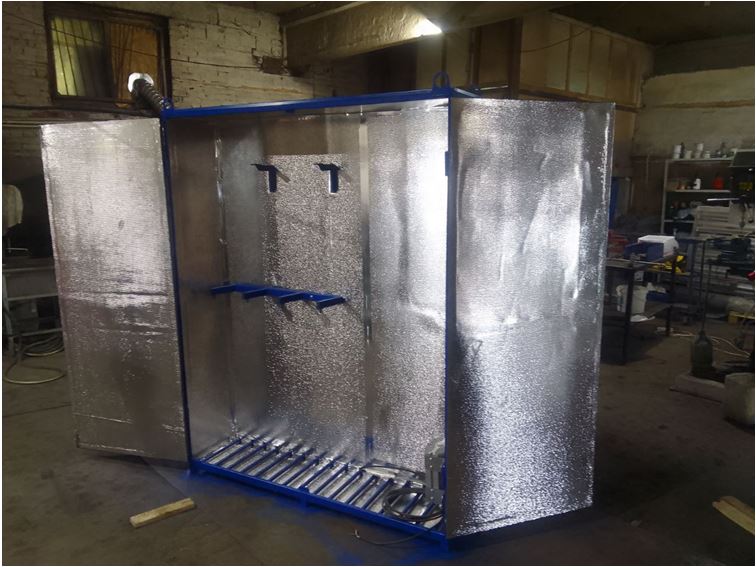

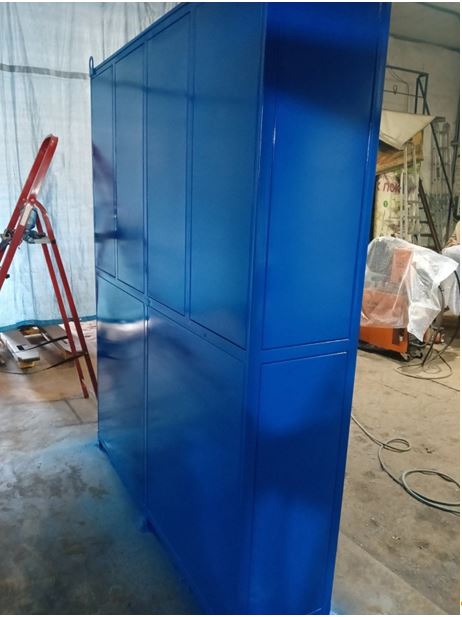

Шкаф утепленный выполнен из каркаса труба 40х20х2, обшит оцинкованным листом толщиной 1 мм, имеет пирог утепления более 25 мм и оснащен ложементами и автоматическим, взрывозащищенным обогревателем.

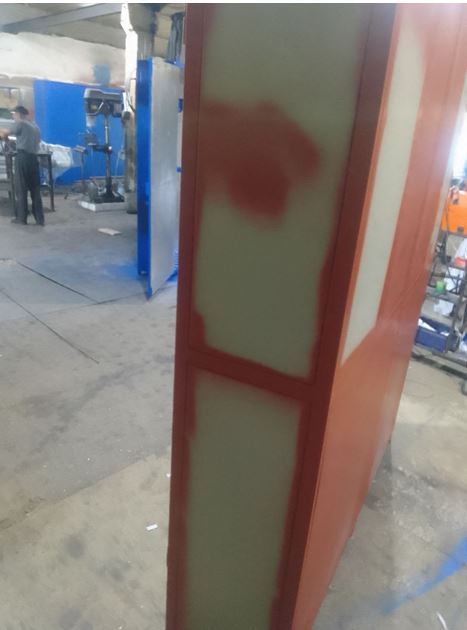

В дешевых шкафах листы приклепываются или привариваются прямо на каркас, часто с нахлестом ,чтобы защитить баллоны от попадания влаги. Мы поступили иначе. Каждый лист вырезан на лазерном станке, его края загнуты внутрь под углом 85 градусов, лист вставлен в проем и проварен по периметру. Таким образом каждый лист является несущим элементом конструкции, и весь шкаф состоит из заполненных жестким листом сот. Это позволяет увеличить жесткость всей конструкции и срок службы рампового шкафа.

Длина шкафа составляет 1,6 метра и даже небольшая снежная нагрузка со временем сможет прогнуть трубу такой длины. Путем проб и ошибок Компания Крионика решила эту проблему. Мы используем профилированную трубу 40х20х2, она позволяет выдержать высокие нагрузки.

Снизу, как видно на фотографии, к каркасу днища приварена труба, именно она несет весовую нагрузку от баллонов. Мы используем водогазопроводную трубу ДУ15мм, сплошной провар делает соединение герметичным и прочным.

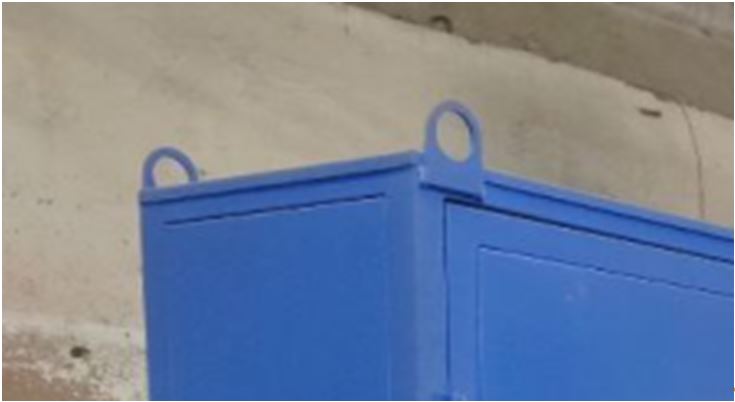

Вес этого шкафа без рампы составляем 140 кг, мы используем 4 транспортировочные петли из металла 6 мм, что с запасом обеспечивает возможность его транспортировки.

Так же этот шкаф можно перемещать с помощью вилочного погрузчика это предусмотрено конструктивно.

Из приятных мелочей предусмотренных в комплекте:

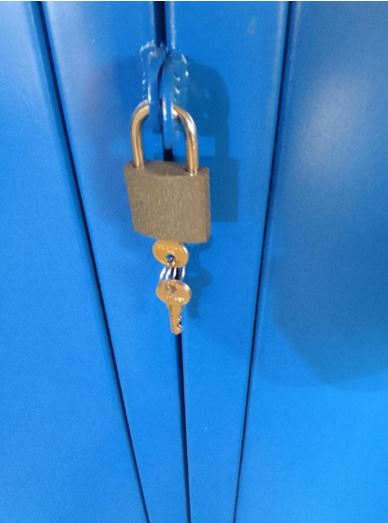

Замок с ключами

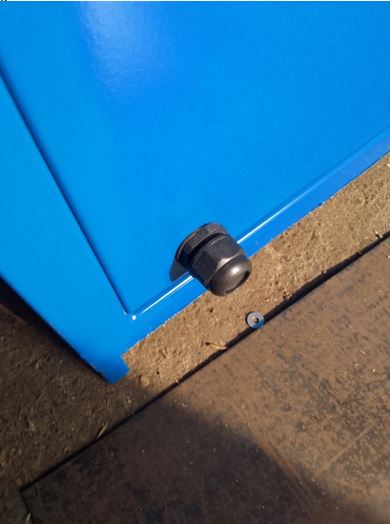

Место вывода провода обогревателя, с зажимом, для подключения к сети.

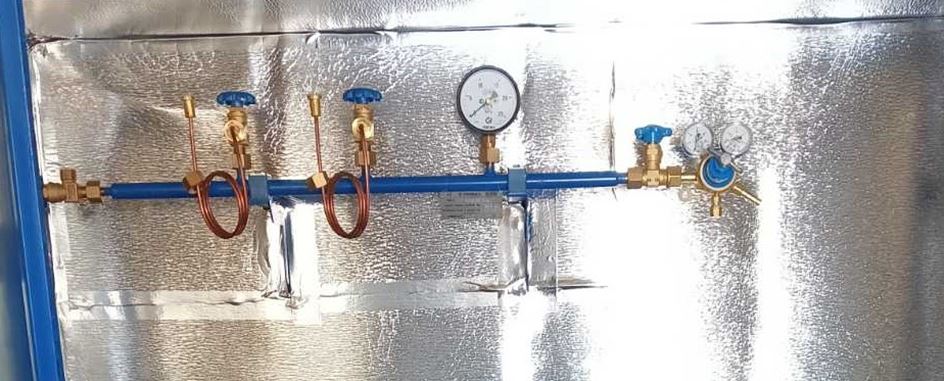

Рампа разрядная РР 01/02/200 под кислород в утепленном шкафу

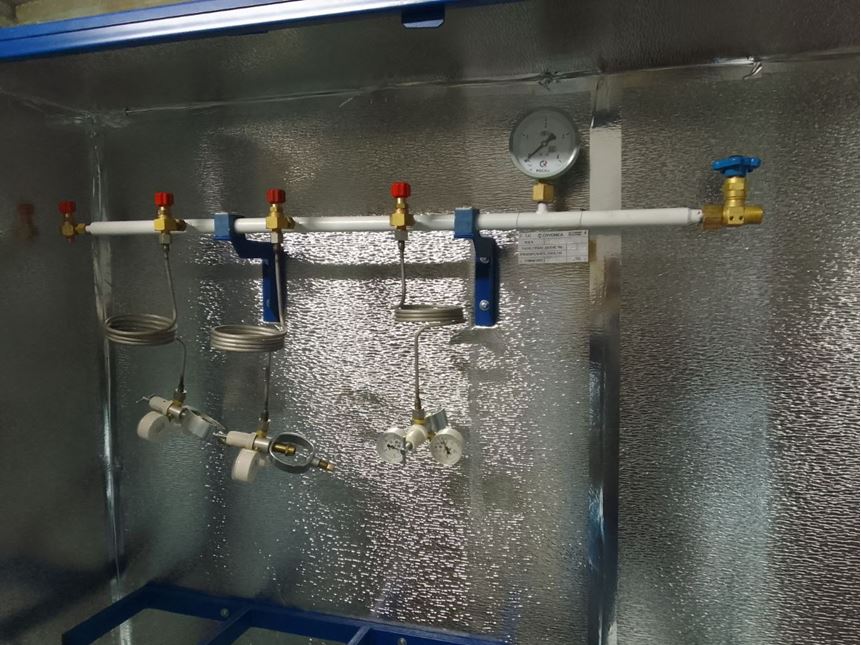

Рампа разрядная РР 01/03/25 под ацетилен в утепленном шкафу

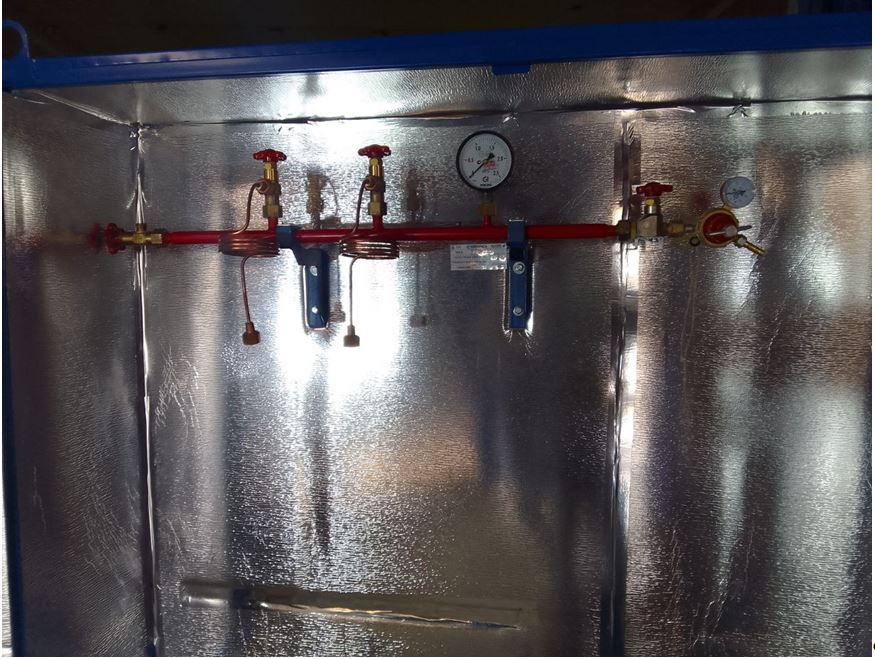

Рампа разрядная РР 01/02/25 под пропан в утепленном шкафу

В процессе разработки нам пришлось столкнуться с несколькими задачами, однако мы справились с ними успешно. Мы всегда рады помочь и предложить инновационные решения для Вашего бизнеса.
