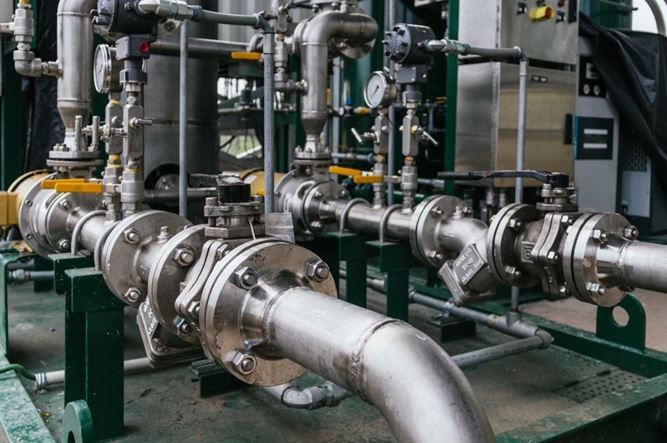

    Техническое перевооружение Ресиверов и трубопроводов Водорода и Азота

    Главная
    —
    Новости
    —Техническое перевооружение Ресиверов и трубопроводов Водорода и Азота
    19 июля 2024

    Наши постоянные клиенты занимаются полным циклом реализации инженерных систем, от их проектирования до запуска и обслуживания на объектах энергетики. Нам предложили поставить газовое оборудование с избыточным давлением Рампа разрядная на один из объектов.

    Задача была поставлена на изготовление разрядной рампы под водород 01/03/200 Рис.1 и разрядной рампы под азот 01/04/200 Рис.3 для объекта ТЭЦ-9 в Москве. По проекту, газ из азотной рампы, после редуцирования, предназначен для продувки системы трубопроводов и ресиверов от остатков водорода. Водородная рампа работает, как приемный коллектор от 3 моноблоков  Рис 2 с водородом и через регулятор давления подает газ для заполнения ресивера.razryadnaya rampa pod vodorod 01/03/200

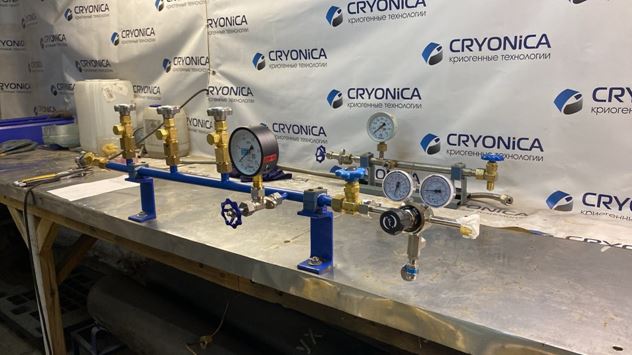

    Рис.1 разрядная рампа под водород 01/03/200

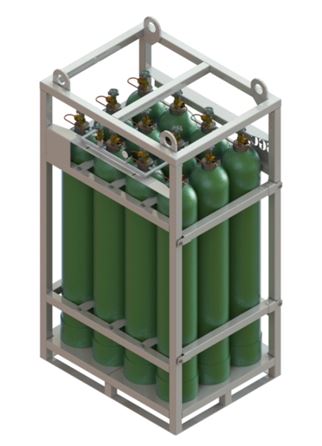

    Monoblok* vodorodnyy

    Рис. 2  Моноблок* водородный

    *-Газовый моноблок (моноблок) - это металлический контейнер, с соединенными в единую систему баллонами работающими под давлением. Обычно, в составе моноблока используются баллоны объемом 40, 50 литров (Рабочее давление 14,7 МПа, 19,6 МПа). Моноблок предназначен для хранения, транспортировки и выдачи газа на нужды потребителя. Газовые моноблоки используются в тех областях и производствах, где необходимо обеспечить непрерывное снабжение техническим газом в большом объёме, таких как машиностроение, строительство, металлургия и др

    Приведем немного теории, чтобы была понятна терминология и принципы работы с водородом и азотом:

    Водород (химический символ — H, от лат. hydrogenium) — химический элемент первого периода периодической таблицы химических элементов Д. И. Менделеева, с атомным номером 1.

    Одноатомная форма водорода — самое распространённое химическое вещество во Вселенной, составляющее примерно 75 % всей барионной массы. Самый лёгкий из элементов периодической таблицы.

    При стандартной температуре и давлении водород — бесцветный, не имеющий запаха и вкуса, нетоксичный двухатомный газ (химическая формула — H2), который в смеси с воздухом или кислородом горюч и крайне пожаро- и взрывоопасен. В присутствии других окисляющих газов, например фтора или хлора, водород также взрывоопасен.  Водород играет особенно важную роль в кислотно-основных реакциях.

    Эта информация дает нам понимание о свойствах газа и опираясь на ГОСТ-ы мы подобрали все составные части рампы и приступили к сборке.

    Газ от трех моноблоков будет поступать в рампу РР 01-03-200., после редуцирования до 1 МПа бар, с помощью регулятора давления типа RP1AC производства A-Flow, в трубопровод ду 57х3,0. Для присоединения моноблоков к Рампе используем металлорукова ду 6 мм с накидной гайкой СП 21.8 1/14 LH на обоих концах. Следует отметить, что при работе с газообразным водородом используются левые резьбы. Это позволяет исключить возможность подключения кислородного оборудования (с правыми резьбами) и создать взрывоопасную смесь. Присоединение рампы к трубопроводу потребителя происходит через металлорукав ду 20 на выходе со сгоном для трубы  57 мм (Рис. 2.1)

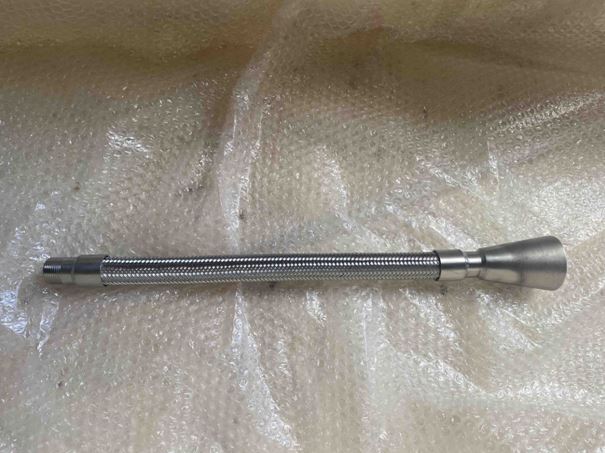

    Metallorukav du 20 na vykhode so sgonom dlya 57 mmРис.2.1 Металлорукав ду 20 на выходе со сгоном для 57 мм

    В водородной рампе РР 01/03/200 использовали Вентиль баллонный ВВ-88 для подключения к источнику, а переходник G3/4 –W27.8 для присоединения вентиля к рампе. Конструктивно предусмотрели и продувочный вентиль, который присоединяться к трубопроводу газосброса Рис. 2.2

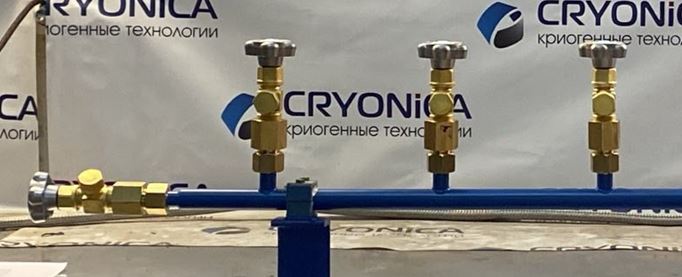

    Ventil' ballonnyy VV-88, Perekhodnik G3/4 –W27.8, Ventil' produvochnyy VV-88

    Рис. 2.2. Вентиль баллонный  ВВ-88, Переходник  G3/4 –W27.8, Вентиль продувочный ВВ-88

    Для удобства эксплуатации рампы и замены манометра установили Вентиль игольчатый Feilun ZF-06A1. Он может использоваться как манометрический вентиль, имеет на выходе резьбу М20х1.5 с рабочим давлением 22 МПа. На выходе из рампы использовали проходной запорный клапан К 1409-250. Рис.2.3.

    Manometricheskiy ventil', manometr, ventil' rampovyy Zapornyye klapany po monoblokam

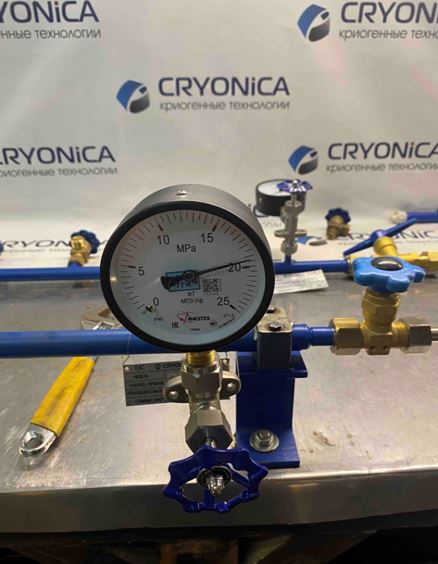

    Рис. 2.3. Манометрический вентиль, манометр, вентиль рамповый, Запорные клапаны моноблоков

    По ходу движения рабочего газа устанавливается регулятор давления с диапазоном настройки выходного давления  от 0 до 1 МПа. Клиент решил установить дополнительную защиту от повышения давления в линии трубопровода после редуктора. Поэтому регулятор оснащен предохранительным клапаном типа RV1 производителя Hy-Lok, с давлением срабатывания 0,96 МПа. Предназначение которого для сброс избыточного давления в трубопровод газосброса. Рис. 2.4.

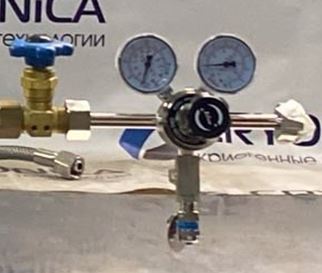

    Regulyator davleniya v komplekte s predokhranitel'nym klapanom na nizkuyu liniyu.

    Рис.2.4. Регулятор давления в комплекте с предохранительным клапаном на низкую линию.

    razryadnaya rampa pod azot 01/04/200

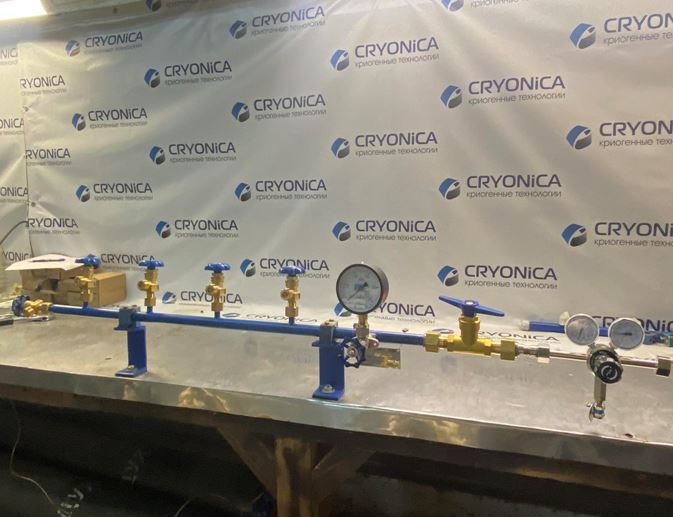

    Рис.3 разрядная рампа под азот 01/04/200

    Азот (химический символ — N, от лат. Nitrogenium) — химический элемент 15-й группы (по устаревшей классификации — главной подгруппы пятой группы, VA) второго периода периодической системы Д. И. Менделеева с атомным номером 7.

    Как простое вещество (при н. у.) азот — двухатомный газ (химическая формула — N2) без цвета, вкуса и запаха.

    Один из самых распространённых элементов на Земле. Основной компонент воздуха: 78 % объёма.

    Химически весьма инертен, однако реагирует с комплексными соединениями переходных металлов. Применяется как инертная среда для множества технологических процессов; жидкий азот — хладагент.

    Сам по себе атмосферный азот слишком инертен, чтобы оказывать непосредственное влияние на организм человека и млекопитающих. Тем не менее, при повышенном давлении он вызывает наркоз, опьянение или удушье (при недостатке кислорода); при быстром снижении давления азот вызывает кессонную болезнь.

    Продолжая практику корректного подбора составных частей, приступили к ее сборке азотной рампы.

    Разрядная рампа Рис. 3 будет работать с обычными 40-ка литровыми баллонами, изготовленными по ГОСТ 949-73 .  Газ от четырех баллонов с азотом  под давлением 15МПА будет поступать в рампу РР 01-04-200. После редуцирования до давления 0,1 МПа, газообразный азот поступает в трубопровод размером 57х3,0мм. Для присоединения баллонов к Рампе используем металлорукова ду 6 мм на входе и выходе с накидной гайкой  G3/4". Следующим этапом будет присоединение рампы к трубопроводу потребителя через металлорукав ду 20 на выходе со сгоном для трубы  57 мм (Рис. 2.1)

    Metallorukav du 20 na vykhode so sgonom dlya 57 mm

    Рис.3.1 Металлорукав ду 20 на выходе со сгоном для 57 мм

    В Азотной рампе РР 01/04/200 использовали Вентиль баллонный Feilun QJG150-4, DN4, PN200 для подключения к 40-ка литровому газовому баллону. Конструктивно предусмотрели и продувочный вентиль, который присоединяться к трубопроводу газосброса Рис. 3.2

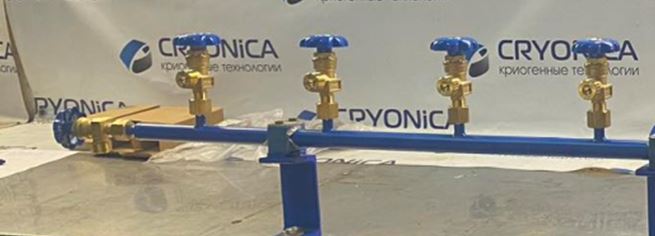

    Ventil' ballonnyy Feilun QJG150-4, Ventil' produvochnyy Feilun QJG150-4

    Рис. 3.2. Вентиль баллонный Feilun QJG150-4, Вентиль продувочный Feilun QJG150-4

    Для удобства эксплуатации рампы и замены манометра установили Вентиль игольчатый Feilun ZF-06A106A1 . Он может использоваться как манометрический вентиль, имеет на выходе резьбу М20х1.5 с рабочим давлением 22 МПа. На выходе из рампы использовали проходной запорный клапан Вентиль сетевой проходной Feilun QJT200-10, DN10, PN200 Рис.3.3.

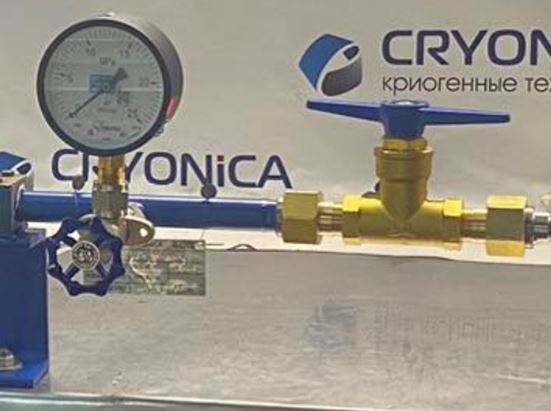

    Manometricheskiy ventil', manometr, ventil' rampovyy Zapornyye klapany po monoblokam

    Рис. 3.3. Манометрический вентиль, манометр, вентиль рамповый, Запорные клапаны по моноблокам

    После рампы уславливается регулятор давления с диапазоном давлений от 0 до 1 МПа типа RP1AC производства A-Flow. Клиент решил установить дополнительную защиту от повышения давления в линии трубопровода после редуктора. Поэтому регулятор оснащен предохранительным клапаном типа RV1 производителя Hy-Lok, с давлением срабатывания 0,96 МПа. Предназначение которого для сброс избыточного давления в трубопровод газосброса. Рис. 3.4.

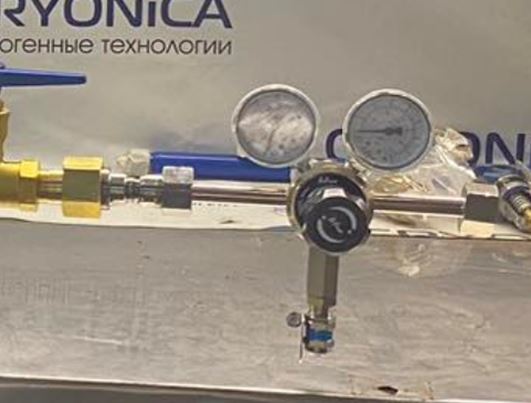

    Regulyator davleniya v komplekte s predokhranitel'nym klapanom na nizkuyu liniyu

    Рис.3.4. Регулятор давления в комплекте с предохранительным клапаном на низкую линию

    При реализации этого заказа мы помогли решить клиенту несколько проблем:

    1. Увеличили срок эксплуатации с присоединением источников газа к рампам. Ранее использовали обычные змеевики мы предложили использовать металлорукова чем кратно увеличили срок использования.
    2. Удобство замены КИП путем использования манометрического вентиля. Ранее не использовалось.

    3.Трубопроводы потребителя имеют ду 57 мм. Предложили использовать металлорукав со сгоном под приварку с одной стороны и стандартным штуцером G3/4" для присоединения к регулятору. Ранее использовали большое количество муфтовых переходников.

    1. Упростили конструкцию рамп и дополнительно обезопасили рампу на низкой линии предохранительной арматурой.
    2. Упростили подключения линии газосброса к рампе использовав стандартные резьбовые соединяя, соответствующие используемому газу.
    3. Выполнили отгрузку оборудования за 15 раб. дней вместо оговоренных 25 раб. дней.
    4. Уменьшили документальную нагрузку на оборудования, при проверках. На оборудование произведенное по нашему ТУ есть отказное письмо от Росстехнадзора об отказе в проведении обязательной сертификации заявленной продукции по ТР ТС 010 и 032



    Комплект документов который входит в поставку с рампой:

    1. Паспорт и инструкция по эксплуатация разрядной рампы
    2. Паспорт и инструкция по эксплуатация баллонного вентиля
    3. Паспорт и инструкция по эксплуатация продувочного вентиля
    4. Паспорт и инструкция по эксплуатация рампового вентиля
    5. Паспорт и инструкция по эксплуатация манометра с отметкой с датой поверки
    6. Паспорт и инструкция по эксплуатация регулятора давления
    7. Паспорт и инструкция по эксплуатация предохранительного клапана с шильдиком
    8. Отказное письмо Ростехнадзора
