    Трубные зажимы

    Главная
    —
    Статьи
    —Трубные зажимы

    Трубные зажимы это разновидность трубного крепежа, которая предназначена для фиксации труб, при монтаже трубопроводов. Зажимы являются простым, экономичным и технологичным решением задачи фиксации трубопроводов, которое облегчает монтаж и обслуживание трубопроводов. Качественная фиксация, обеспечиваемая зажимом, позволяет избежать излишних вибраций трубопровода и последующей его деформации. Зажим состоит в общем случае из двух полимерных или металлических элементов обжимающих трубу, которые стянуты между собой болтами и пластинами. В качестве материалов корпуса используются 4 основных вида материалов: полипропилен, полиамид, эластомерная резина, и алюминий. Характеристики материалов представлены в таблице 1.

    Таблица 1

    Механические характеристики

    Метод испытания

    Единица измерения

    Полипропилен

    Полиамид

    Резина эластомерная

    Алюминий

    Удельная плотность

    ASTM D 792

    гр./см²

    0,9

    1,34

    0,964

    -

    Модуль упругости при растяжении

    ASTM D 638

    Н/мм²

    1400

    8200

    530

    68000-78000

    Деформация на разрыв

    ISO 527

    %

    6

    3

    600

    1

    Предел прочности на разрыв

    ISO 527

    МПа

    25

    145

    9

    150

    Температурные

    характеристики

    Метод испытания

    Единица измерения

    Полипропилен

    Полиамид

    Резина эластомерная

    Алюминий

    Температура плавления

    ASTM D 789

    °С

    +150

    +258

    -

    +380

    Рекомендуемый температурный диапазон

    IEC 216

    °С

    -30 +90

    -40 +140

    -40 +80

    -40 +350

    Области применения

    В виду конструктивного разнообразия, использования различных материалов и широкого спектра типоразмеров, трубные зажимы практически не ограничены в области применения, их можно использовать в:

    • промышленной гидравлике
    • передвижном гидравлическом оборудовании
    • судостроении
    • горной добыче полезных ископаемых
    • нефтеперерабатывающей промышленности
    • предприятиях атомной энергетики
    • металлургических комбинатах
    • пневматических системах
    • трубоукладке

    Классификация.

    Все разновидности трубных зажимов можно условно разделить на 4 основные группы:

    1) Стандартные.

    Стандартная серия зажимов предназначена для трубопроводов с величиной осевой (проворот трубы вокруг оси) нагрузки от 0,7 до 9 килоньютон(кН). Для данной серии предусмотрены различные типы исполнения верхней и нижней пластин, стягивающих половинки корпуса. Устройства защиты резьбовых соединений обеспечивают надежную фиксацию стягивающих болтов, сводя возможность проворачивания к минимуму. Различные типы внутренней поверхности позволяют обеспечить различную степень фиксации трубопровода.

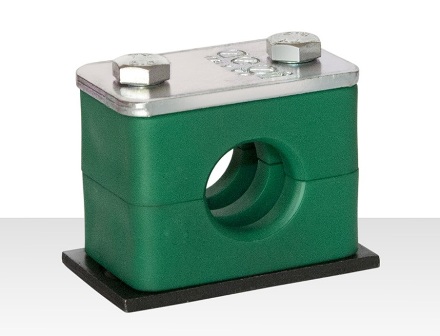

    Рисунок 1. Зажим серия Стандарт вид общий (внутренняя поверхность с каналами)


    Зажимы могут быть изготовлены в двух типах исполнения: под одну или две трубы в одной секции.

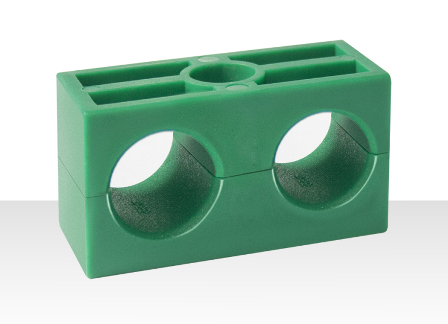

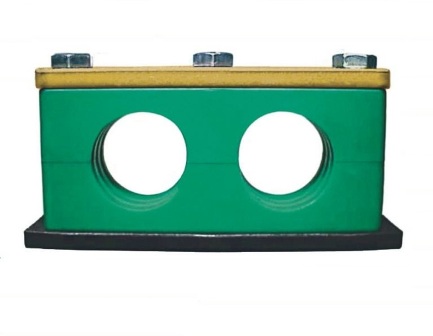

    Рисунок 2. Зажим серия Стандарт для двух труб


    Специальные шайбы и верхние пластины защищают резьбовые соединения от прокручивания.

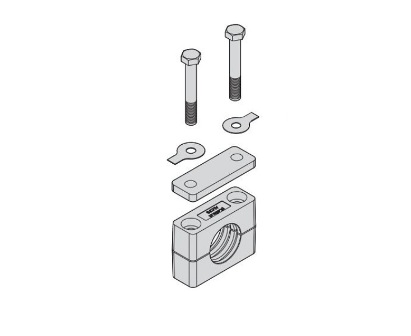

    Рисунок 3. Зажим серия Стандарт со страховочными шайбами

    2) Усиленные трубные зажимы. Усиленная серия предназначена для трубопроводов с величиной осевой нагрузки от 1,8 до 244,5кН. Эта серия отличается от стандартной использованием более прочных болтов и пластин, которые позволяют зажиму выдерживать повышенные осевые нагрузки трубопровода.


    Рисунок 4. Зажим Усиленная серия вид общий

    3) Специальный трубный крепеж. Специальные зажимы используются в случае, когда требуется найти решение по нестандартному способу крепления зажима к плоскости, либо требуется закрепить нестандартное изделие. Подобные зажимы применяются для фиксации бесконтактных датчиков и многожильных электрических кабелей.

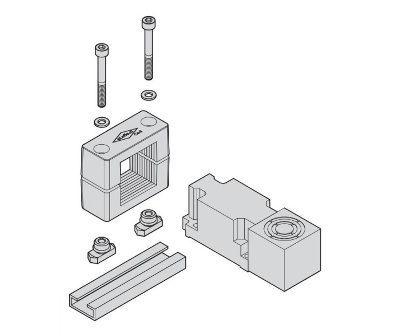

     Рисунок 5. Зажим Специальный под индуктивный бесконтактный датчик

    4) Трубные зажимы с резиновым вкладышем

    Серия зажимов с резиновым вкладышем предназначена для трубопроводов с наличием постоянных и периодически высоких показателей вибрации. Резиновый вкладыш данного зажима предназначен для гашения и амортизации вибраций, возникающих в трубопроводах.

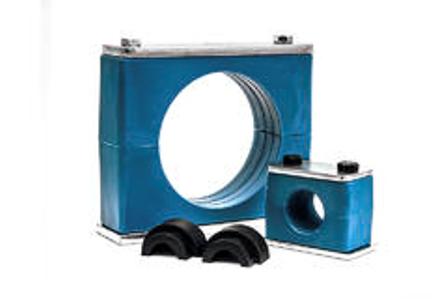

    Рисунок 6. Зажим с резиновым вкладышем вид общий

    В зависимости от комплектации зажима, он может оснащаться болтами из углеродистой либо нержавеющей стали. В зависимости от проекта трубопровода, подбирается нижняя пластина, которая может фиксироваться на болтах, либо привариваться к поверхности крепления.

    Существует множество вариантов исполнения нижней пластины:

    1) Стандартная нижняя пластина, под один зажим. Пластина изготавливается из углеродистых и нержавеющих сталей, предназначена для закрепления одной секции зажима на поверхности крепления. Стандартные пластины предназначены для закрепления на болтах и так же могут быть закреплены сварочными швами.

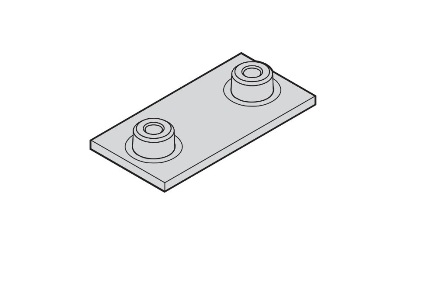

    Рисунок 7. Пластина стандартная вид общий

    2) Групповая нижняя пластина. Групповые пластины способны разместить на себе до трех секции зажимов.


    Рисунок 8. Пластина групповая вид общий

    3) Двойная нижняя пластина. Двойные пластины позволяют последовательно соединять блоки зажимов.


    Рисунок 9. Пластина двойная вид общий

    4) Рельсовая направляющая. Рельсовая направляющая позволяет изменять положение трубопровода в любой момент после монтажа зажимов, не теряя при этом в жёсткости конструкции. Рельсовые направляющие изготавливаются в стандартном и групповом исполнении и позволяют установить до четырёх и более секций на одной пластине. Общая длина рельс направляющей может достигать двух метров.

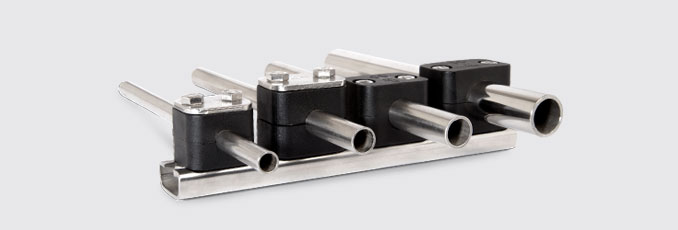

    Рисунок 10. Рельсовая направляющая вид общий

    5) Мостовые пластины предназначены для закрепления зажимов под приварку определенным образом. Мостовые пластины, как и многие другие виды пластин, изготавливаются в одиночном и групповом исполнении. Специальная форма пластины оставляет зазор между пластиной и плоскостью, на которую крепится пластина.

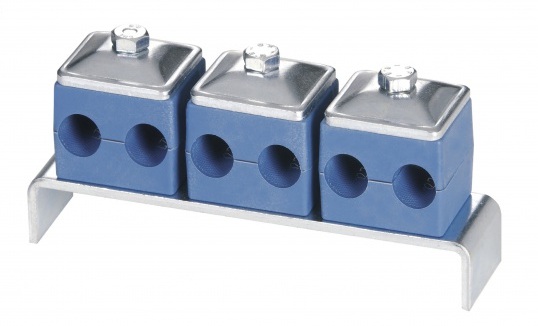

    Рисунок 11. Пластина мостовая вид общий

    6) Угловые пластины применяются для закрепления зажимов с торца поверхности крепления.


    Рисунок 12. Пластина угловая вид общий

    Выбор зажима

    При выборе зажима следует принимать во внимание следующие ключевые параметры:

    • диаметр трубопроводов
    • температурные условия
    • конфигурация трубопроводов
    • величина вибраций трубопровода

    1) Если вам необходимо закрепить одиночный трубопровод, который будет работать в помещении, где температура не превышает +50°С и не будет опускаться ниже -40°С, так же трубопровод не будет подвержен повышенным вибрациям, то вам подойдет простой одинарный зажим серии стандарт.

    2) В случае, если же вибрации на трубопроводе будут иметь периодический характер и высокое значение, то следует остановить свой выбор на зажимах с резиновым вкладышем. Вкладыш предназначен для гашения вибраций, таким образом, снижается нагрузка на резьбовые соединения пластин зажима и его креплений к поверхности установки, что приводит к увеличению срока службы всего крепежного узла соединений.

    3) При необходимости закрепить группу трубопроводов, находящихся в непосредственной близости между собой, следует выбрать групповую пластину и комплект зажимов – одиночных или двойных. В нашей номенклатуре есть зажимы различных цветов, таким образом, вы сможете решить вопрос о цветовой индикации трубопровода и, уже по определенному цвету зажима будете знать, какая среда проходит через трубопровод.

    4) При монтаже трубопровода, в случае, когда необходимо иметь возможность изменить положение трубопровода, следует использовать рельсовую направляющую, которая позволяет перемещать зажим вдоль плоскости направляющей.

    5) В условиях повышенных температур рабочей и окружающей среды применяются зажимы из алюминиевого корпуса которые способны выдерживать температуру до +300 – 350°С (в зависимости от изготовителя).

    6) Когда требуется закрепить нестандартное изделие, либо гофрированный кабель канал, применяются специальные зажимы, которые обладают меньшим весом и упрощенной конфигурацией. Подобные зажимы облегчают монтаж трубопроводов при его замене.

    7) При наличии больших осевых нагрузок следует использовать зажимы усиленной серии, в которых используются более толстые пластины. Под усиленные зажимы предусмотрены все основные виды нижних пластин: от стандартной до рельсовой направляющей.

    Требования и стандарты

    Основные положения по требованиям к трубным зажимам изложены в стандартах ISO 9001:2000 и DIN 3015.

    Автор статьи:
    специалист по работе с корпаративными клиентами
    ООО "Крионика"
    Лутовинов Алексей Анатольевич
