Трубные зажимы это разновидность трубного крепежа, которая предназначена для фиксации труб, при монтаже трубопроводов. Зажим состоит в общем случае из двух пластмассовых элементов, обжимающих трубу, которые стянуты между собой болтами и пластинами. В качестве материалов корпуса используется полипропилен, полиамид, так же, по желанию клиента, корпус может быть изготовлен из эластомерной резины, или из алюминия. В зависимости от комплектации зажима, он может оснащаться болтами из углеродистой либо нержавеющей стали. В зависимости от проекта трубопровода подбирается нижняя пластина, которая может фиксироваться на болтах, либо привариваться к поверхности крепления. В номенклатуре имеются различные варианты исполнения нижней пластины, вплоть до рельсовой направляющей, которая делает зажим подвижным. Качественная фиксация, обеспечиваемая зажимом, позволяет избежать излишних вибраций трубопровода и последующей его деформации.
Трубные зажимы применяются для фиксации труб при монтаже сантехнических коммуникаций, воздуховодов, газовых линий, дренажей, напорных трубопроводов. Представленные зажимы являются аналогами сантехнических трубных хомутов. Вариативность материалов позволяет так же подобрать правильные аналоги для усиленных, стальных и ремонтных хомутов.
При подборе зажима важно учитывать следующие определяющие факторы: диаметр трубы, температурные условия работы, величину вибраций на линии, способ присоединения зажима к поверхности крепления.
В зависимости от специфики трубопроводов, на них используются зажимы различного типа:
1)Серия стандарт предназначена для трубопроводов с величиной осевой нагрузки от 0,7 до 9 килоньютон(кН). Для данной серии предусмотрены различные варианты исполнения нижней пластины зажима.
2)Усиленная серия предназначена для трубопроводов, с величиной осевой нагрузки от 1,8 до 244,5кН. Эта серия отличается от стандартной использованием более прочных болтов и пластин, которые позволяют зажиму выдерживать повышенные осевые нагрузки трубопровода. Для данной серии предусмотрены различные варианты исполнения нижней пластины зажима.
3)Серия зажимов с резиновым вкладышем предназначена для трубопроводов с наличием постоянных и периодически высоких показателей вибрации.

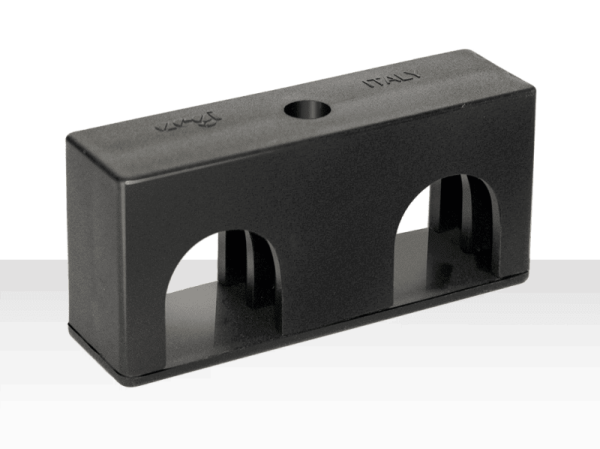

4)Специальные зажимы используются в случае, когда требуется найти решение по нестандартному способу крепления зажима к плоскости, либо требуется закрепить нестандартное изделие.
