Рампа составная наполнительная (РСН)

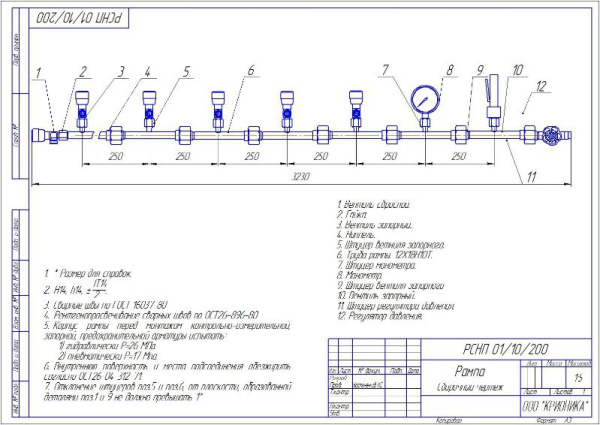

Составная наполнительная газовая рампа предназначена для наполнения техническим газом (азот, аргон, кислород, воздух) баллонов избыточным давлением до 20 МПа (200 кгс/см2). Рампа может состоять из одной или двух наполнительных ветвей. На ветви установлено от 1-го до 10-ти вентилей (ВК-94) для присоединения баллонов посредством змеевика. Один конец змеевика присоединяется непосредственно к баллону, а второй к вентилю, установленному на наполнительной ветви рампы. При исполнении наполнительной рампы с двумя ветвями (РСНП- рампа составная наполнительная перепускная), на центральной ветви установлен предохранительный клапан высокого давления, запорный вентиль КС-7141 (7144,7142) и манометр. Рампа изготовлена в климатическом исполнении УХЛ2 по ГОСТ 15150. Наполнение баллонов производится от воздухоразделительных установок любой производительности(ВРУ), газификационных установок высокого давления (СГУ, СГУ 7К, ГУ 1,6/20, ГУ 5,6/20, ГУ7,4/20), газификаторов (ГХК, ТГХК), компрессоров высокого давления.
