    Игольчатый клапан общего назначения серии GU

    Главная
    —
    Каталог
    —
    Запорная арматура
    ГазификаторыФильтрыЗаправочные узлыРампыПредохранительная арматураВсе для сварки и резкиУровнемерыИспарители криогенные продукционныеОбратные клапаныФитинги нФитинги cЕмкости и баллоныКриогенная арматураРегуляторыМеталлорукаваТрубные зажимыДиверторы (переключающие краны)Криогенные насосы
    —
    Игольчатые клапаны
    Сальниковые клапаны (вентили)Шаровые краныСильфонные клапаныКлапаны с пневмоприводомЗадвижкиЗаслонки (поворотные затворы)Пробковые краныШаровые краны с электроприводом
    —Игольчатый клапан общего назначения серии GU
    Игольчатый клапан общего назначения серии GU
    Артикул: 6833
    Swagelok

    ? Прямая и угловая конфигурации

    ? Корпус из нержавеющей и углеродистой стали

    ? Давление до 413 бар (6000 фунтов на кв . дюйм, ман .)

    ? Температуры: до 232°C (450°F) с PTFE уплотнением; до 343°C (650°F) с графитовым уплотнением по отдельному заказу

    Подробности
    Купить
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Не является публичной офертой.
    • Характеристики
    • Описание
    • Оплата
    • Доставка
    Проходное сечение Ду, мм
    11, 5, 8
    Максимальное рабочее давление, бар
    413
    Минимальная рабочая температура (С)
    -28
    Максимальная рабочая температура (С)
    +343
    Тип присоединения
    Под приварку, Резьба
    Размер присоединения на входе
    10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 25 мм, 6 мм, 8 мм, G 1", G 1/4", G 1/8", G 3/4", G 3/8"
    Состояние рабочей среды
    Газообразная , Жидкая
    Рабочая среда
    Азот, Аргон, Воздух, Гелий, Кислород
    Материал корпуса
    Нержавеющая сталь, Углеродистая сталь
    Материал штока
    Нержавеющая сталь
    Материал уплотнения сальника
    Металл по металлу
    Тип исполнения клапана (Проходной/Угловой/3-ходовой)
    Проходной, Угловой
    Обезжиривание
    По согласованию
    Скачать тех. лист
    Скачать опросный лист


    Игольчатые клапаны серии GU предназначены для отсечения
    или дренажа среды в системах общего назначения. Закаленная
    нержавеющая сталь и невращающаяся игла обеспечивают надежное
    отсечение и длительный срок службы. Резьба штока клапана
    изолирована от среды.
    • Компактная конструкция
    • Стопорный штифт из нержавеющей стали
    • Предлагается вариант исполнения с уплотнением набивки и уплотнением крышки из высокотемпературного материала
    • Предлагаются рукоятки с защитой от несанкционированного вмешательства и возможностью блокировки
    • Пригодны для эксплуатации в газовой среде; материалы подобраныв соответствии с требованиями стандартов NACE MR0175/ISO 15156.

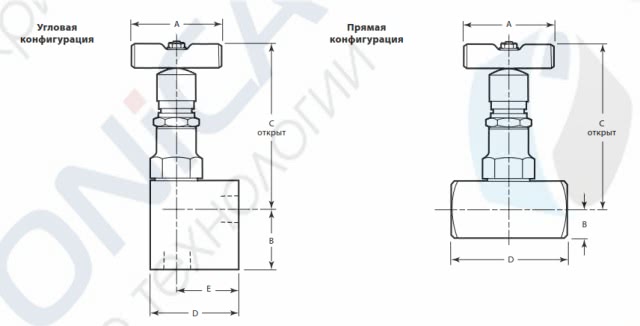

    Swagelok_GU

    Торцевые соединения Cv Условный проход мм (дюймы) Код заказа Габариты, мм (дюймы)
    Тип Размер Нерж. сталь Углеродистая сталь A B C D E
    Угловая конфигурация
    Внутренняя резьба NPT 1/4 дюйма 0,55 5,0(0,20) SS-4GUF4-A S-4GUF4-A 44,5 (1,75) 21,6 (0,85) 81,2 (3,20) 38,1 (1,50) 25,4 (1,00)
    3/8 дюйма SS-4GUF6-A S-4GUF6-A 27,9 (1,10) 44,5 (1,75) 31,8 (1,25)
    1/2 дюйма SS-4GUF8-A S-4GUF8-A 31,2 (1,23) 84,6 (3,33) 51,0 (2,00) 33,3 (1,31)
    1/2 дюйма 1,60 8,0(0,31) SS-8GUF8-A S-8GUF8-A 51,0 (2,00) 31,2 (1,23) 98,3 (3,87) 51,0 (2,00) 35,1 (1,38)
    3/4 дюйма SS-8GUF12-A S-8GUF12-A 40,6 (1,60) 101 (3,98) 63,5 (2,50) 38,1 (1,50)
    1 дюйм SS-8GUF16-A S-8GUF16-A 108 (4,25) 70,0 (2,76) 44,5 (1,75)
    Прямая конфигурация
    Внутренняя резьба NPT 1/4 дюйма 0,45 5,0 (0,20) SS-4GUF4 S-4GUF4 44,5 (1,75) 12,7 (0,50) 81,2 (3,20) 54,1 (2,13)
    3/8 дюйма SS-4GUF6 S-4GUF6 57,2 (2,25)
    1/2 дюйма 0,45 5,0 (0,20) SS-4GUF8 S-4GUF8 44,5 (1,75) 16,0 (0,63) 84,6 (3,33) 66,8 (2,63)
    1,20 8,0 (0,31) SS-8GUF8 S-8GUF8 51,0 (2,00) 98,3 (3,87) 70,0 (2,76)
    3/4 дюйма 1,20 8,0 (0,31) SS-8GUF12 S-8GUF12 51,0 (2,00) 19,1 (0,75) 101 (3,98) 76,2 (3,00)
    2,25 11,0 (0,43) SS-16GUF12 S-16GUF12 76,2 (3,00) 22,4 (0,88) 133 (5,24) 82,6 (3,25)
    1 дюйм 1,20 8,0 (0,31) SS-8GUF16 S-8GUF16 51,0 (2,00) 25,4 (1,00) 108 (4,25) 88,9 (3,50)
    2,25 11,0 (0,43) SS-16GUF16 S-16GUF16 76,2 (3,00) 136 (5,35) 102 (4,02)
    Наружная/ внутренняя резьба NPT 1/4 дюйма 0,45 5,0 (0,20) SS-4GUM4-F4 S-4GUM4-F4 44,5 (1,75) 12,7 (0,50) 81,2 (3,20) 60,5 (2,38)
    3/8 дюйма SS-4GUM6-F6 S-4GUM6-F6
    1/2 дюйма 0,45 5,0 (0,20) SS-4GUM8-F8 S-4GUM8-F8 44,5 (1,75) 16,0 (0,63) 84,6 (3,33) 70,0 (2,76)
    1,20 8,0 (0,31) SS-8GUM8-F8 S-8GUM8-F8 51,0 (2,00) 98,3 (3,87) 76,2 (3,00)
    3/4 дюйма 1,20 8,0 (0,31) SS-8GUM12-F12 S-8GUM12-F12 51,0 (2,00) 19,1 (0,75) 101 (3,98) 79,6 (3,13)
    2,25 11,0 (0,43) SS-16GUM12-F12 S-16GUM12-F12 76,2 (3,00) 22,4 (0,88) 133 (5,24) 88,9 (3,50)
    1 дюйм 1,20 8,0 (0,31) SS-8GUM16-F16 S-8GUM16-F16 51,0 (2,00) 25,4 (1,00) 108 (4,25) 88,9 (3,50)
    2,25 11,0 (0,43) SS-16GUM16-F16 S-16GUM16-F16 76,2 (3,00) 136 (5,35) 102 (4,02)
    Дюймовые приварные соединения враструб для трубок 1/4 дюйма 0,45 5,0 (0,20) SS-4GUSW4T S-4GUSW4T 44,5 (1,75) 12,7 (0,50) 81,3 (3,20) 50,8 (2,00)
    3/8 дюйма SS-4GUSW6T S-4GUSW6T
    1/2 дюйма 0,45 5,0 (0,20) SS-4GUSW8T S-4GUSW8T 44,5 (1,75) 12,7 (0,50) 81,3 (3,20) 57,2 (2,25 )
    1,20 8,0 (0,31) SS-8GUSW8T S-8GUSW8T 51,0 (2,00) 16,0 (0,63) 98,3 (3,87) 66,8 (2,63)
    3/4 дюйма 1,20 8,0 (0,31) SS-8GUSW12T S-8GUSW12T 51,0 (2,00) 16,0 (0,63) 98,3 (3,87) 66,8 (2,63)
    2,25 11,0 (0,43) SS-16GUSW12T S-16GUSW12T 76,2 (3,00) 22,4 (0,88) 133 (5,24) 82,6 (3,25)
    1 дюйм 1,20 8,0 (0,31) SS-8GUSW16T S-8GUSW16T 51,0 (2,00) 19,1 (0,75) 101 (3,98) 66,8 (2,63)
    2,25 11,0 (0,43) SS-16GUSW16T S-16GUSW16T 76,2 (3,00) 22,4 (0,88) 133 (5,24) 82,6 (3,25)
    Дюймовые приварные соединения враструб для толстостенных труб 1/4 дюйма 0,45 5,0 (0,20) — S-4GUSW4P 44,5 (1,75) 12,7 (0,50) 81,2 (3,20) 57,2 (2,25)
    3/8 дюйма S-4GUSW6P 16,0 (0,63) 84,6 (3,33)
    1/2 дюйма 0,45 5,0 (0,20) S-4GUSW8P 44,5 (1,75) 19,1 (0,75) 87,6 (3,45) 63,5 (2,50)
    1,20 8,0 (0,31) S-8GUSW8P 51,0 (2,00) 101 (3,98) 66,8 (2,63)
    3/4 дюйма 1,20 8,0 (0,31) S-8GUSW12P 51,0 (2,00) 22,4 (0,88) 105 (4,13) 82,6 (3,25)
    2,25 11,0 (0,43) S-16GUSW12P 76,2 (3,00) 133 (5,24) 88,9 (3,50)
    1 дюйм 1,20 8,0 (0,31) S-8GUSW16P 51,0 (2,00) 25,4 (1,00) 108 (4,25) 88,9 (3,50)
    2,25 11,0 (0,43) S-16GUSW16P 76,2 (3,00) 136 (5,35)
    Метрические приварные соединения враструб для трубок 6 мм 0,45 5,0 (0,20) SS-4GUSW6MMT — 44,5 (1,75) 12,7 (0,50) 81,2 (3,20) 60,5 (2,38)
    8 мм SS-4GUSW8MMT 51,0 (2,00)
    10 мм SS-4GUSW10MMT
    12 мм 0,45 5,0 (0,20) SS-4GUSW12MMT 44,5 (1,75) 12,7 (0,50) 81,2 (3,20) 57,2 (2,25)
    1,20 8,0 (0,31) SS-8GUSW12MMT 51,0 (2,00) 16,0 (0,63) 98,2 (3,87) 66,8 (2,63)
    14 мм 1,20 8,0 (0,31) SS-8GUSW14MMT 51,0 (2,00) 16,0 (0,63) 98,2 (3,87) 66,8 (2,63)
    2,25 11,0 (0,43) SS-16GUSW14MMT 76,2 (3,00) 22,4 (0,88)
