    Игольчатый клапан с привинченной крышкой серии JN

    Главная
    —
    Каталог
    —
    Запорная арматура
    ГазификаторыФильтрыЗаправочные узлыРампыПредохранительная арматураВсе для сварки и резкиУровнемерыИспарители криогенные продукционныеОбратные клапаныФитинги нФитинги cЕмкости и баллоныКриогенная арматураРегуляторыМеталлорукаваТрубные зажимыДиверторы (переключающие краны)Криогенные насосы
    —
    Игольчатые клапаны
    Сальниковые клапаны (вентили)Шаровые краныСильфонные клапаныКлапаны с пневмоприводомЗадвижкиЗаслонки (поворотные затворы)Пробковые краныШаровые краны с электроприводом
    —Игольчатый клапан с привинченной крышкой серии JN
    Игольчатый клапан с привинченной крышкой серии JN
    Артикул: 6834
    Swagelok

    ? Рабочее давление до 41,3 бара (600 фунтов на кв. дюйм, ман.)

    ? Температура до 148°C (300°F)

    ? Прямая и угловая конфигурации

    ? Стандартно комплектуются штоком с конусным наконечником;возможен заказ регулирующего штока

    ? Торцевые соединения в виде трубных обжимных фитингов Swagelok® и с наружной и внутренней трубной резьбой ISO и NPT

    ? Стандартная рукоятка зеленого цвета; предлагаются рукояткидругих цветов

    ? Предлагается вариант исполнения для крепления на панель

    Подробности
    Купить
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Не является публичной офертой.
    • Характеристики
    • Описание
    • Оплата
    • Доставка
    Проходное сечение Ду, мм
    2,1, 3,2, 4
    Максимальное рабочее давление, бар
    41.3
    Минимальная рабочая температура (С)
    -40
    Максимальная рабочая температура (С)
    +148
    Тип присоединения
    Резьба, Фиттинг
    Размер присоединения на входе
    6 мм, G 1/4", G 1/8", G 3/8"
    Состояние рабочей среды
    Газообразная , Жидкая
    Рабочая среда
    Азот, Аргон, Воздух, Гелий, Кислород
    Материал корпуса
    Латунь
    Материал штока
    Медно-кремнистый сплав
    Материал уплотнения сальника
    Металл по металлу, Фторопласт (PСTFE, от -196 до +185)
    Тип управления (Ручное/Автоматическое)
    Ручное
    Тип исполнения клапана (Проходной/Угловой/3-ходовой)
    Проходной, Угловой
    Обезжиривание
    По согласованию
    Скачать тех. лист
    Скачать опросный лист

    • Рабочее давление до 41,3 бара (600 фунтов на кв. дюйм, ман.)
    • Температура до 148°C (300°F)
    • Прямая и угловая конфигурации
    • Стандартно комплектуются штоком с конусным наконечником;возможен заказ регулирующего штока
    • Торцевые соединения в виде трубных обжимных фитингов Swagelok® и с наружной и внутренней трубной резьбой ISO и NPT
    • Стандартная рукоятка зеленого цвета; предлагаются рукояткидругих цветов
    • Предлагается вариант исполнения для крепления на панель

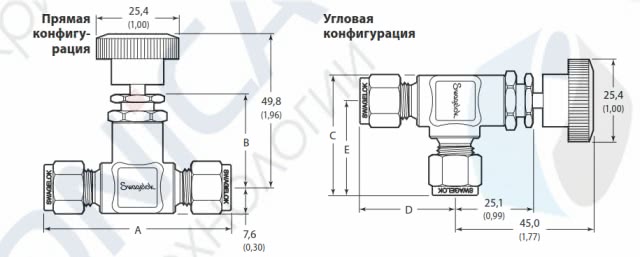

    Swagelok JN

    Торцевые соединения

    Код заказа

    Габариты, мм (дюймы)

    Вход/выход

    Размер

    Условный проход?

    A

    B

    C

    D

    E

    Трубные обжимные фитинги Swagelok

    1/8 дюйма

    B-2JN

    2,1

    (0,082)?

    57,7

    (2,27)

    30,0

    (1,18)

    36,8

    (1,45)

    29,0 (1,14)

    1/4 дюйма

    B-4JN

    4,0

    (0,156)

    59,2

    (2,33)

    37,3

    (1,47)

    29,7 (1,17)

    3/8 дюйма

    B-6JN

    61,5

    (2,42)

    38,4

    (1,51)

    30,7 (1,21)

    6 мм

    B-6JN-MM

    59,2

    (2,33)

    37,3

    (1,47)

    29,7 (1,17)

    Внутренняя резьба NPT

    1/4 дюйма

    B-4JN4

    4,0

    (0,156)

    54,1

    (2,13)

    28,7

    (1,13)

    —

    —

    Наружная резьба NPT

    1/8 дюйма

    B-2JN2

    3,2

    (0,125)?

    44,4

    (1,75)

    30,0

    (1,18)

    30,0

    (1,18)

    22,4 (0,88)

    1/4 дюйма

    B-4JN2

    4,0

    (0,156)

    46,7

    (1,84)

    31,0

    (1,22)

    23,4 (0,92)

    Внутренняя резьба ISO?

    1/4 дюйма

    B-4JN4-RT

    4,0

    (0,156)

    54,1

    (2,13)

    28,7

    (1,13)

    —

    —

    Наружная резьба ISO?

    1/8 дюйма

    B-2JN2-RT

    3,2

    (0,125)?

    44,4

    (1,75)

    30,0

    (1,18)

    30,0

    (1,18)

    22,4 (0,88)

    1/4 дюйма

    B-4JN2-RT

    4,0

    (0,156)

    46,7

    (1,84)

    31,0

    (1,22)

    23,4 (0,92)

    Наружная резьба NPT/ трубный

    обжимной фитинг Swagelok

    1/8 дюйма/ 1/4 дюйма

    B-2/4JN1

    4,0

    (0,156)

    51,1

    (2,01)

    30,0

    (1,18)

    30,0

    (1,18)

    23,4

    (0,92)

    22,4

    (0,88)

    1/4 дюйма/ 1/4 дюйма

    B-4JN1

    53,1

    (2,09)

    37,3

    (1,47)

    23,4

    (0,92)

    29,7

    (1,17)

    Наружная/ внутренняя резьба NPT

    1/4 дюйма/ 1/4 дюйма

    B-4JN5

    4,0

    (0,156)

    54,1

    (2,13)

    28,7

    (1,13)

    —

    —

    ООО "Крионика" работает только с юридическими лицами. Оплата производится безналичным путем, на основании счета на оплату. Счета общей суммой до 100 000,00 рублей с НДС не требуют оформления Договора. Счета суммой более 100 000,00 рублей с НДС требуют оформления Договора. Срок действия счета на оплату 4 рабочих дня.

    Самовывоз

    После уведомления о готовности товара, Вы можете забрать его в пункте выдачи по адресу: г. Ижевск, ул. Буммашевская, д. 7/1, оф. 309.

    Доставка по России

    При оформлении заказа, укажите способ Доставки "Транспортной компанией". По факту готовности товара, мы оформим забор груза с нашего склада и закажем доставку товара до вашего города, или по конкретному адресу. Право выбора транспортной компании остается за отправителем, если иное не указано в комментарии к Заказу или Договоре. Доставку оплачивает Получатель.

    Включить в стоимость товара

    Наши менеджеры самостоятельно оценят затраты на транспортировку Товара до Вашего склада, включат эту сумму в стоимость товара, оформят забор, межтерминальную доставку и доставку по вашему городу. Расчеты с транспортной компаний осуществляет отправитель, страховые риски во время транспортировки несет отправитель.

    Swagelok
    Американсая компания, которая до сих пор является законодателем в мире трубопроводной арматуры и фиттингов. Систематизировали все резьбовые, муфтовые, фланцевые соединения. Качество изготовления на высочайшем уровне. Высокий ценовой сегмент. В 2023м. ушли с рынка России.
