- Рабочее давление до 410 бар (6000 psig) при 38 °С
- Диапазон температур от -54°С до 232°С при стандартном PTFE уплотнении и до 648°С с уплотнением Grafoil
- Материал корпуса нержавеющая сталь 316, углеродистая сталь или Монель
- 100% заводская проверка на герметичность
- Рабочее давление до 100Па при температуре -60°С
- Рабочее давление до 100Па при температуре -60°С

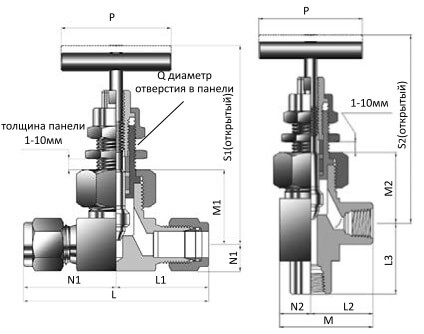

| Заказной номер | Ду, мм | Cv* | Подсоединения | Размеры, мм | ||||||
| Входные / Выходные | L | M | S1 | S2 | T | |||||
| GB1 | F | -4N- | 4,0 | 0,35 | 1/4’’ NPT внутренняя | 52,4 | 32,6 | 77,8 | 82,6 | - |
| M | -4N- | 4,0 | 0,35 | 1/4’’ NPT наружная | 50,8 | 35,0 | 77,8 | 82,6 | - | |
| MF | -4N- | 4,0 | 0,35 | 1/4’’ NPT наружная / 1/4’’ NPT внутренняя | 52,4 | 32,6 | 77,8 | 82,6 | - | |
| H | -3M- | 4,0 | 0,35 | 3 мм Hy-Lok | 61,9 | 38,9 | 77,8 | 77,8 | - | |
| H | -6M- | 4,0 | 0,35 | 6 мм Hy-Lok | 61,9 | 38,9 | 77,8 | 77,8 | - | |
| H | -8M- | 4,0 | 0,35 | 8 мм Hy-Lok | 61,9 | 38,9 | 77,8 | 77,8 | - | |
| H | -2T- | 4,0 | 0,35 | 1/2’’ Hy-Lok | 61,9 | 38,9 | 77,8 | 77,8 | - | |
| H | -4T- | 4,0 | 0,35 | 1/4’’ Hy-Lok | 61,9 | 38,9 | 77,8 | 77,8 | - | |
| SW | -4T- | 4,0 | 0,35 | 1/4’’ под приварку | 46,0 | 31,8 | 77,8 | 77,8 | 7,2 | |
| GB2 | F | -4N- | 6,4 | 0,86 | 1/4’’NPT внутренняя | 57,2 | 38,1 | 93,7 | 96,9 | - |
| F | -6N- | 6,4 | 0,86 | 3/8’’ NPT внутренняя | 57,2 | 38,1 | 93,7 | 96,9 | - | |
| H | -10M- | 6,4 | 0,86 | 10 мм Hy-Lok | 73,0 | 46,1 | 93,7 | 93,7 | - | |
| H | -6T- | 6,4 | 0,86 | 3/8’’ Hy-Lok | 73,0 | 42,3 | 93,7 | 90/5 | - | |
| H | -12M- | 6,4 | 0,86 | 12 мм Hy-Lok | 77,8 | 48,4 | 93,7 | 93,7 | - | |
| H | -14M- | 6,4 | 0,86 | 14 мм Hy-Lok | 77,8 | 93,7 | 93,7 | - | ||
| H | -8T- | 6,4 | 0,86 | 1/2’’ Hy-Lok | 77,8 | 47,6 | 93,7 | 93,7 | - | |
| SW | -6T- | 6,4 | 0,86 | 3/8’’ под приварку | 93,7 | 8,0 | ||||
| SW | -8T- | 6,4 | 0,86 | 1/2’’ под приварку | 93,7 | 95,3 | 9,6 | |||
| GB3 | F | -8N- | 11,0 | 2,2 | 1/2’’ NPT внутренняя | 79,4 | 50,8 | 121,5 | 126,2 | - |
| F | -12N- | 11,0 | 2,2 | 3/4’’ NPT внутренняя | 82,6 | - | 123,9 | - | - | |
| F | -16N- | 11,0 | 2,2 | 1’’ NPT внутренняя | 92,1 | - | 129,4 | - | - | |
| MF | -8N- | 11,0 | 2,2 | 1/2’’ NPT наружная / 1/2’’ NPT внутренняя | 79,4 | 50,8 | 121,5 | 126,2 | - | |
| MF | -12N- | 11,0 | 2,2 | 3/4’’ NPT наружная / 3/4’’ NPT внутренняя | 82,6 | - | 123,9 | - | - | |
| MF | -16N- | 11,0 | 2,2 | 1’’ NPT наружная / 1’’ NPT внутренняя | 92,1 | - | 129,4 | - | - | |
| H | -12M- | 11,0 | 2,2 | 12 мм Hy-Lok | 100,0 | 61,6 | 121,5 | 123,1 | - | |
| H | -16M- | 11,0 | 2,2 | 16 мм Hy-Lok | 100,0 | 61,6 | 121,5 | 123,1 | - | |
| H | -18M- | 11,0 | 2,2 | 18 мм Hy-Lok | 100,0 | 61,6 | 121,5 | 123,1 | - | |
| H | -25M- | 11,0 | 2,2 | 25 мм Hy-Lok | 100,0 | 121,5 | - | |||
| H | -8T- | 11,0 | 2,2 | 1/2’’ Hy-Lok | 100,0 | 61,6 | 121,5 | 123,1 | - | |
| H | -12T- | 11,0 | 2,2 | 3/4’’ Hy-Lok | 100,0 | 61,6 | 121,5 | 123,1 | - | |
| H | -16T- | 11,0 | 2,2 | 1’’ Hy-Lok | 100,0 | - | 123,1 | - | 9,6 | |
| SW | -8T- | 11,0 | 2,2 | 1/2’’ под приварку | 121,5 | 123,1 | 9,6 | |||
| SW | -12T- | 11,0 | 2,2 | 3/4’’ под приварку | - | 121,5 | - | 11,1 | ||
Максимальное рабочее давление
|
Материал |
Давление |
|
Нержавеющая сталь |
414бар (от -54°С до 38°С) |
|
Углеродистая сталь |
414бар (от -29°С до 38°С) |
|
Монель |
345бар (от -54°С до 38°С) |
