Запорный клапан типа T252Z100M-250M с пневматическим приводом
Запорный клапан с пневмоприводом используется для дистанционного перекрытия потока газообразной среды в трубопроводе.
| Технические характеристики | ||||||||||||
|
Номинальный диаметр, DN мм |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Диаметр седла, dg мм |
26 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Коэф. расхода, Kv |
10 | 10 | 22 | 25 | 40 | 68 | 100 | 160 | 270 | 360 | 640 | 820 |
|
Тип клапана |
Проходной | |||||||||||
|
Тип управления |
Пневмопривод | |||||||||||
|
Технические характеристики привода |
HA2D(R) | HA3D(R) | HA4D(R) | HA5D(R) |
|
Эффективная площадь, мм2 |
310 | 550 | 950 | 1250 |
|
Диапазон пружины, кПа |
20-100; 40-200; 20-60; 60-100; 80-240 | |||
|
Давление воздуха, МПа |
0,14-0,4 МПа | |||

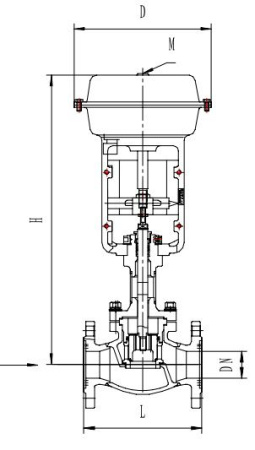

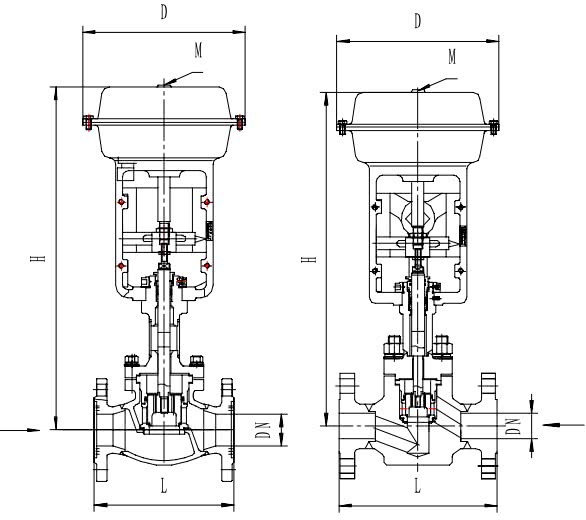

Клапан ZHA?B?M-25B?K? PN25 DN100-250
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T252Z100M | 780 | 350 | 100 | 365 | 2,5 | HA3D(R) | 86,5 | М16х1,5 или Rc 1/4’’ |
| T252Z125M | 920 | 400 | 125 | 520 | 2,5 | HA4D(R) | 108,6 | |
| T252Z150M | 1180 | 480 | 150 | 520 | 2,5 | HA4D(R) | 152,7 | |
| T252Z200M | 1360 | 600 | 200 | 520 | 2,5 | HA5D(R) | 209,6 | |
| T252Z250M | 1650 | 730 | 250 | 620 | 2,5 | HA5D(R) | 228,1 |
Клапан ZHA?B?M-40B?K? PN40 DN80-200
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T302Z80M | 730 | 310 | 80 | 365 | 4,0 | HA3D(R) | 69,8 | М16х1,5 или Rc 1/4’’ |
| T302Z100M | 840 | 350 | 100 | 365 | 4,0 | HA3D(R) | 91,5 | |
| T302Z125M | 920 | 400 | 125 | 520 | 4,0 | HA4D(R) | 118,6 | |
| T302Z150M | 1250 | 480 | 150 | 520 | 4,0 | HA4D(R) | 165,7 | |
| T302Z200M | 1470 | 600 | 200 | 620 | 4,0 | HA5D(R) | 219,6 |
Клапан ZHA?B?M-63B?K? PN63 DN50-200
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T352Z50M | 650 | 230 | 50 | 280 | 6,3 | HA2D(R) | 45,3 | М16х1,5 или Rc 1/4’’ |
| T352Z65M | 730 | 310 | 65 | 365 | 6,3 | HA3D(R) | 55,8 | |
| T352Z80M | 730 | 310 | 80 | 365 | 6,3 | HA3D(R) | 69,8 | |
| T352Z100M | 540 | 350 | 100 | 365 | 5,0 | HA3D(R) | 91,5 | |
| T352Z125M | 920 | 400 | 125 | 520 | 5,0 | HA4D(R) | 118,6 | |
| T352Z150M | 1250 | 480 | 150 | 520 | 5,0 | HA4D(R) | 165,7 | |
| T352Z200M | 1470 | 600 | 200 | 620 | 5,0 | HA5D(R) | 219,6 |
Клапан ZHA?B?M-100B?K? PN100 DN20-150
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T402Z20M | 570 | 230 | 20 | 280 | 10,0 | HA2D(R) | 42,5 | М16х1,5 или Rc 1/4’’ |
| T402Z25M | 570 | 230 | 25 | 280 | 10,0 | HA2D(R) | 44,5 | |
| T402Z32M | 600 | 260 | 32 | 365 | 10,0 | HA3D(R) | 53,7 | |
| T402Z40M | 600 | 260 | 40 | 365 | 10,0 | HA3D(R) | 55,7 | |
| T402Z50M | 650 | 300 | 50 | 365 | 10,0 | HA3D(R) | 78,6 | |
| T402Z65M | 750 | 380 | 65 | 520 | 6,3 | HA4D(R) | 92,6 | |
| T402Z80M | 750 | 380 | 80 | 520 | 6,3 | HA4D(R) | 121 |
