Кран шаровый Hy-Lok серии 102

Артикул: 8633

Шаровые краны высокого давления до 414 бар со штампованным корпусом Серии 102.

Подробности

Купить

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Не является публичной офертой.

Проходное сечение Ду, мм

1,3, 10,3, 2,2, 2,4, 4,2, 4,8, 6,4, 9,5

Максимальное рабочее давление, бар

414

Минимальная рабочая температура (С)

-54

Максимальная рабочая температура (С)

+177

Тип присоединения

Резьба, Фитинг

Размер присоединения на входе

1", 1/2", 1/4", 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 3/4", 3/8", 6 мм, 8 мм, NPT 1", NPT 1/2", NPT 1/4", NPT 3/4", NPT 3/8"

Состояние рабочей среды

Газообразная , Жидкая

Рабочая среда

Азот, Аргон, Воздух, Кислород

Коэффициент пропускной способности (Cv)

3,62

Материал корпуса

Нержавеющая сталь

Материал штока

Нержавеющая сталь

Материал уплотнения сальника

Фторопласт (PTFE, от -196 до +120)

Материал седла

PEEK, Фторопласт (PTFE, от -196 до +120), Фторопласт (PСTFE, от -196 до +185)

Материал шара

Нержавеющая сталь

Тип управления (Ручное/Автоматическое)

Ручное

Тип исполнения клапана (Проходной/Угловой/3-ходовой)

3-ходовой, Проходной

Тип запирающего устройства клапана

Шар

Монтажная длина, мм

66, 69, 89, 92, 99, 54,4, 59,8, 68,6, 69,6, 75,2, 76,8, 82,2, 83,8, 88,4, 90,4, 91,4, 109,2, 112,8, 118,4

Высота, мм

62, 31,7, 49,7

Скачать тех. лист
Скачать опросный лист

Шаровые краны высокого давления со штампованным корпусом Серии 102 Hy-Lok.

Особенности:

• Рабочее давление до 414 бар при 21°С при стандартном PCTFE уплотнении

• Диапазон температур от -54°С до +177°С при стандартном PCTFE уплотнении

• Компактный дизайн

• Полнопроходное исполнение

• Материал корпуса нержавеющая сталь или латунь

• 100% заводская проверка на герметичность

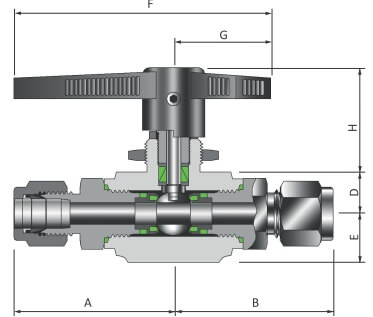

Двухходовое исполнение
серия 102

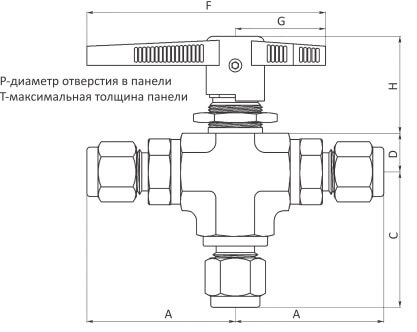

Трехходовое исполнение

Таблица размеров

Проходной двухходовой		Cv*	Трехходовой		Cv*	Ду,мм	Подсоединения
Проходной двухходовой		Cv*	Трехходовой		Cv*	Ду,мм	Входное и выходное
HB1	- H - 1T	0,06	HB1B3	- H - 1T	0,06	1,3	1/16” Hy-Lok
HB1	- H - 2T	0,21	HB1B3	- H - 2T	0,21	2,4	1/8” Hy-Lok
HB1	- F - 2N	0,93	HB1B3	- F - 2N	0,63	4,2	1/8” NPT внутренняя
HB1	- M - 2N		HB1B3	- M - 2N			1/8” NPT наружная
HB1	- H - 4T		HB1B3	- H - 4T			1/4” Hy-Lok
HB1	- M - 4N		HB1B3	- M - 4N			1/4” NPT наружная
HB1	- H - 3M	0,18	HB1B3	- H - 3M	0,18	2,2	Hy-Lok
HB2	- H - 2T	0,26	HB2B3	- H - 2T	0,21	2,4	1/8” Hy-Lok
HB2	- H - 4T	1,04	HB2B3	- H - 4T	0,70	4,8	1/4” Hy-Lok
HB2	- F - 4N	2,34	HB2B3	- F - 4N	0,87	6,4	1/4” NPT внутренняя
HB2	- M - 4N		HB2B3	- M - 4N			1/4” NPT наружная
HB2	- H - 6T		HB2B3	- H - 6T			3/8” Hy-Lok
HB2	- M - 6N		HB2B3	- M - 6N			3/8” NPT наружная
HB2	- H - 6M	1,04	HB2B3	- H - 6M	0,70	4,8	6мм Hy-Lok
HB2	- H - 8M	2,34	HB2B3	- H - 8M	0,87	6,4	8мм Hy-Lok
HB2	- H - 10M	2,34	HB2B3	- H - 10M	0,87	6,4	10мм Hy-Lok
HB3	- F - 6N	6,42	HB3B3	- F - 6N	3,62	10,3	3/8” NPT внутренняя
HB3	- F - 8N		HB3B3	- F - 8N			1/2” NPT внутренняя
HB3	- H - 8T		HB3B3	- H - 8T			1/2” Hy-Lok
HB3	- M - 8N		HB3B3	- M - 8N			1/2” NPT наружная
HB3	- H - 12T		HB3B3	- H - 12T			3/4” Hy-Lok
HB3	- H - 12M	5,57	HB3B3	- H - 12M	3,46	9,5	12мм Hy-Lok
HB3	- H - 16M	6,42	HB3B3	- H - 16M	3,62	10,3	16мм Hy-Lok


Рабочее давление и температура

Материал уплотнения	Температура	Рабочее давление, бар (при 21°С)		Рабочее давление, бар при макс. температуре
Материал уплотнения	Температура	Нерж 316	Латунь	Нерж 316	Латунь
PCTFE	-54°С ~ 148°С	414	207	69 при 148°С	48 при 148°С
PEEK	-54°С ~ 232°С	414	207	48 при 200°С	48 при 148°С
PTFE	-54°С ~ 148°С	103	103	17 при 148°С
