Кран шаровый Hy-Lok серии 105

Артикул: 8632

Шаровые краны высокого давления до 690 бар серии 105.

Подробности

Купить

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Не является публичной офертой.

Проходное сечение Ду, мм

10, 12,7, 19, 4,2

Максимальное рабочее давление, бар

690

Минимальная рабочая температура (С)

-54

Максимальная рабочая температура (С)

+260

Тип присоединения

Резьба, Фитинг

Размер присоединения на входе

1", 1/2", 1/4", 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 3/4", 3/8", 6 мм, 8 мм, NPT 1", NPT 1/2", NPT 1/4", NPT 3/4", NPT 3/8"

Состояние рабочей среды

Газообразная , Жидкая

Рабочая среда

Азот, Аргон, Воздух, Кислород

Коэффициент пропускной способности (Cv)

7,5

Материал корпуса

Нержавеющая сталь

Материал штока

Нержавеющая сталь

Материал уплотнения штока

Фторопласт (PTFE, от -196 до +120)

Материал уплотнения сальника

Фторопласт (PTFE, от -196 до +120)

Материал шара

Нержавеющая сталь

Тип управления (Ручное/Автоматическое)

Ручное

Тип исполнения клапана (Проходной/Угловой/3-ходовой)

3-ходовой, Проходной

Тип запирающего устройства клапана

Шар

Монтажная длина, мм

64, 71, 79, 90, 85,4, 91,6, 94,6, 95,2, 98,2, 99,6, 105,2, 110,6, 115,2, 116,6, 124,8, 129,8

Высота, мм

38, 50,8, 55,6

Скачать тех. лист
Скачать опросный лист

Шаровые краны высокого давления Серии 105 Hy-Lok.

Особенности:

• Диапазон давления до 690бар при 21°С (при уплотнении PEEK)

• Диапазон температур от -29°С до 130°С при стандартном PVDF уплотнении и

от -54°С до 260°С при уплотнении PEEK

• Материал корпуса - нержавеющая сталь, Монель или латунь

• 100% заводская проверка на герметичность

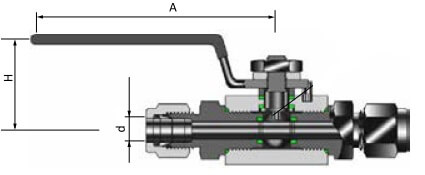

Двухходовое исполнение

Таблица размеров

Проходной двухходовой	Трехходовой	Ду шара, мм	Cv*	Присоединения
Проходной двухходовой	Трехходовой	Ду шара, мм	Cv*	Входное и выходное
H1B - H - 4T	H1B-3* - H -4T	10,0	1,2	1/4” Hy-Lok
H1B - H - 6T	H1B-3* - H -6T	10,0	3,7	3/8” Hy-Lok
H1B - H - 8T	H1B-3* - H -8T	10,0	7,5	1/2” Hy-Lok
H1B - H - 6М	H1B-3* - H -6М	10,0	7,5	6мм Hy-Lok
H1B - H - 8М	H1B-3* - H -8М	10,0	7,5	8мм Hy-Lok
H1B - H - 10М	H1B-3* - H -10М	10,0	7,5	10мм Hy-Lok
H1B - H - 12М	H1B-3* - H -12М	10,0	7,5	12мм Hy-Lok
H1B - H - 14М	H1B-3* - H -14М	10,0	7,5	14мм Hy-Lok
H1B - F - 4N	H1B-3* - F -4N	10,0	7,5	1/4” NPT внутренняя
H1B - F - 6N	H1B-3* - F -6N	10,0	7,5	3/8” NPT внутренняя
H1B - F - 8N	H1B-3* - F -8N	10,0	7,5	1/2” NPT внутренняя
H1B - M - 4N	H1B-3* - M -4N	10,0	3,7	1/4” NPT наружная
H1B - M - 6N	H1B-3* - M -6N	10,0	7,2	3/8” NPT наружная
H1B - M - 8N	H1B-3* - M -8N	10,0	7,5	1/2” NPT наружная
H2B - F - 8N	H2B-3* - F -8N	12,7	10,0	1/2” NPT внутренняя
H2B - F - 12N	H2B-3* - F -12N	12,7	10,0	3/4” NPT внутренняя
H2B - M - 12N	H2B-3* - M -12N	12,7	10,0	3/4” NPT наружная
H2B - H - 14М	H2B-3* - H -14М	12,7	10,0	14мм Hy-Lok
H2B - H - 16М	H2B-3* - H -16М	12,7	10,0	16мм Hy-Lok
H2B - H - 18М	H2B-3* - H -18М	12,7	10,0	18мм Hy-Lok
H2B - H - 10T	H2B-3* - H -10T	12,7	10,0	5/8” Hy-Lok
H2B - H - 12T	H2B-3* - H -12T	12,7	10,0	3/4” Hy-Lok
H3B - F - 12N	H3B-3* - F -12N	19,0	30,0	3/4” NPT внутренняя
H3B - F - 16N	H3B-3* - F -16N	19,0	30,0	1” NPT внутренняя
H3B - H - 18М	H3B-3* - H -18М	19,0		18мм Hy-Lok
H3B - H - 25М	H3B-3* - H -25М	19,0		25мм Hy-Lok
H3B - H - 12T	H3B-3* - H -12T	19,0	19,0	3/4” Hy-Lok
H3B - H - 16T	H3B-3* - H -16T	19,0	30,0	1” Hy-Lok
H3B - M - 12N	H3B-3* - M -12N	19,0	19,0	3/4” NPT наружная
H3B - M - 16N	H3B-3* - M -16N	19,0	30,0	1” NPT наружная

Рабочее давление и температура

Серия H1B (для двухходового исполнения)

Материалы			Давление при температуре от -54°C до +21°C	Температура
Седло шара	Сальник	Уплотнения штуцеров
PVDF	PTFE		414 бар	от -30°C до +130°C
PCTFE	PTFE		414 бар	от -30°C до +180°C
PEEK	PTFE		690 бар	от -54°C до +260°C

Серия H2B, H3B (для двухходового исполнения)

Материалы			Давление при температуре от -23°C до +21°C	Температура
Седло шара	Сальник	Прокладки штуцеров	Давление при температуре от -23°C до +21°C	Температура
PVDF	PTFE	Viton	340 бар	от -23°C до +191°C
PCTFE	PTFE	Viton	340 бар
PEEK	PTFE	Viton	410 бар
Седло шара	Сальник	Прокладки штуцеров	Давление при температуре от -46°C до +21°C	Температура
PEEK	PTFE	PTFE**	410 бар	от -46°C до +232°C
