Кран шаровый Hy-Lok серии 115

Артикул: 8629

Краны по DIN стандарту до 500 бар серии 115. Предназначены для гидравлических линий.

Подробности

Купить

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Не является публичной офертой.

Проходное сечение Ду, мм

6, 10, 20, 25, 32, 13, 4

Максимальное рабочее давление, бар

500

Минимальная рабочая температура (С)

+20

Максимальная рабочая температура (С)

+100

Тип присоединения

Резьба, Фитинг

Размер присоединения на входе

10 мм, 12 мм, 14 мм, 15 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 30 мм, 35 мм, 38 мм, 6 мм, 8 мм, G 1 1/4", G 1", G 1/2", G 1/4", G 1/8", G 3/4", G 3/8", NPT 1 1/4", NPT 1", NPT 1/2", NPT 1/4", NPT 2", NPT 3/4", NPT 3/8"

Состояние рабочей среды

Жидкая

Материал корпуса

Нержавеющая сталь

Материал штока

Нержавеющая сталь

Материал шара

Нержавеющая сталь

Масса, кг

04, 0,5, 0,6, 0,7, 0,8, 2,1, 2,3

Тип управления (Ручное/Автоматическое)

Ручное

Тип исполнения клапана (Проходной/Угловой/3-ходовой)

Проходной

Тип запирающего устройства клапана

Шар

Монтажная длина, мм

67, 73, 74, 76, 78, 80, 82, 86, 90, 101, 102, 104, 108, 109, 112, 119, 120, 124, 130, 68,8, 71,9, 82,3, 95,4, 112,7

Высота, мм

67, 90, 113, 121, 41,2, 52,8, 88,5

Скачать тех. лист
Скачать опросный лист

Краны по DIN стандарту серии 115 предназначены для гидравлических линий. Изготавливаются из нержавеющей или углеродистой стали. Рассчитаны на высокое рабочее давление. Обладают большим проходным сечением.

Особенности:

Рабочее давление до 500 бар при 21°С
Диапазон температур от -20°С до +100°С при стандартном POM уплотнении
Размеры:

-Фитинг DIN Light: от 6 до 42 мм
-Фитинг DIN Heavy: от 6 до 38 мм

Резьба: от 1/8” до 1¼” (коническая и параллельная)
Рабочее давление до 100Па при температуре -60°С

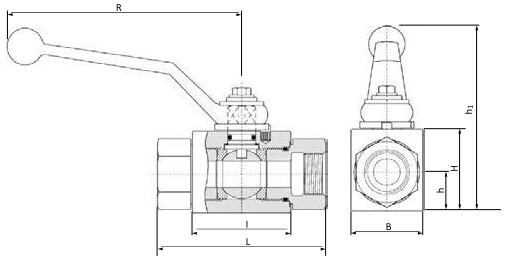

Краны по DIN стандарту серии 115

Таблица размеров
С обжимными фитингами DIN 2353 Легкая Серия труб (L)

Заказной номер	O.D.	DN	PB, бар	B	H	h	h1	L	I	I1	R	РезьбаT	Вес, кг
BVDT-6L	6	4	315	26	33	13,5	83	67	40	10	115	M12x1.5	0,4
BVDT-8L	8	6	315	26	33	13,5	83	67	40	10	115	M14x1.5	0,4
BVDT-10L	10	6	315	26	33	13,5	83	74	40	11	115	M16x1.5	0,5
BVDT-12L	12	10	315	32	38	17,5	88,5	74	43	11	115	M18x1.5	0,6
BVDT-15L	15	13	315	35	40	19	90	82	48	12	115	M22x1.5	0,7
BVDT-18L	18	13	315	35	40	19	90	82	48	12	115	M26x1.5	0,8
BVDT-22L	22	20	160	49	57	24,5	113	101	62	14	159	M30x1.5	2,1
BVDT-28L	28	25	160	58	65	29,5	121	108	66,2	14	159	M36x1.5	2,3
BVDT-35L	35	25	160	58	65	29,5	121	112	66,2	16	159	M45x1.5	2,3

С обжимными фитингам DIN 2353 Тяжелая Серия труб (S)

Заказной номер	O.D.	DN	PB, бар	B	H	h	h1	L	I	I1	R	РезьбаT	Вес, кг
BVDT-8S	8	4	500	26	33	13,5	83	73	40	12	115	M16x1.5	0,4
BVDT-10S	10	6	500	26	33	13,5	83	73	40	12	115	M18x1.5	0,4
BVDT-12S	12	6	500	32	38	17,5	88,5	76	43	12	115	M20x1.5	0,5
BVDT-14S	14	10	500	32	38	17,5	88,5	80	43	14	115	M22x1.5	0,6
BVDT-16S	16	13	400	35	40	19	90	86	48	14	115	M24x1.5	0,7
BVDT-20S	20	13	400	35	40	19	90	90	48	16	115	M30x1.5	0,8
BVDT-25S	25	20	315	49	57	24,5	113	109	62	18	159	M36x1.5	2,1
BVDT-30S	30	25	315	58	65	29,5	121	120	66.2	20	159	M42x1.5	2,3
BVDT-38S	38	25	315	58	65	29,5	121	124	66.2	22	159	M52x1.5	2,3

Внутренняя резьба DIN/ISO 288/BSP

Заказной номер	DN	PB, бар	B	H	h	h1	L	I	I1	R	РезьбаT	Вес, кг
BVDF-2G	6	500	26	33	13,5	83	68,8	40	10	115	G 1/8’’	0,4
BVDF-4G	6	500	26	33	13,5	83	68,8	40	14	115	G 1/4’’	0,4
BVDF-6G	10	500	32	38	17,5	88,5	71,9	43	14	115	G 3/8’’	0,6
BVDF-8G	13	500	35	40	19	90	82,3	48	16,5	115	G 1/2’’	0,7
BVDF-12G	20	315	49	57	24,5	113	95,4	62	18	159	G 3/4’’	1,6
BVDF-16G	25	315	58	65	29,5	121	112,7	66,2	20	159	G 1’’	2,3
BVDF-20G	25	315	58	65	29,5	121	120	66,2	22	159	G 1 1/4’’	2,3

Внутренняя резьба NPT (ANSI/ASME B1.20.1)

Заказной номер	DN	PB, бар	B	H	h	h1	L	I	I1	R	РезьбаT	Вес, кг
BVDF-4N	6	500	26	33	13,5	83	68,8	40	15	115	NPT 1/4’’	0,4
BVDF-6N	10	500	32	38	17,5	88,5	78	43	15	115	NPT 3/8’’	0,6
BVDF-8N	13
