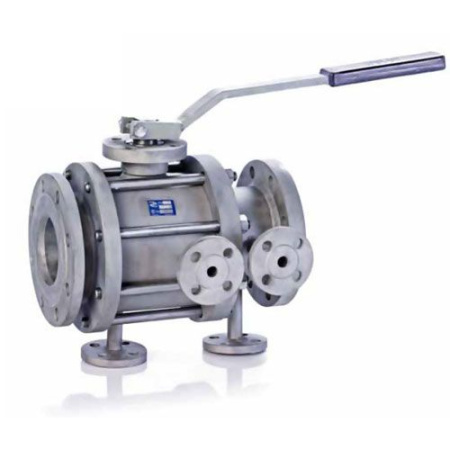

Предназначены для установки в качестве запорных устройств российского производства на технологических линиях нефтеперерабатывающих, химических целлюлозно-бумажных и других производств с жидкими и газообразными, в том числе агрессивными, рабочими средами, где по условиям эксплуатации необходим подогрев рабочей среды во избежание застывания. Например, в линиях транспортировки жидкой серы на химических производствах или шоколадной массы на пищевых.
Отличительные особенности: специальная конструкция шара и уплотнений, обеспечивающая высокую надежность штампосварной конструкцией корпуса и паровой рубашки обогрева корпуса.
Купить оборудование, Вы можете связавшись с нашими менеджерами.
Тех.лист
Опросный лист
Предназначены для установки в качестве запорных устройств российского производства на технологических линиях нефтеперерабатывающих, химических целлюлозно-бумажных и других производств с жидкими и газообразными, в том числе агрессивными, рабочими средами, где по условиям эксплуатации необходим подогрев рабочей среды во избежание застывания. Например, в линиях транспортировки жидкой серы на химических производствах или шоколадной массы на пищевых.
Отличительные особенности: специальная конструкция шара и уплотнений, обеспечивающая высокую надежность штампосварной конструкцией корпуса и паровой рубашки обогрева корпуса.
ШАРОВОЙ КРАН - ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
|
Рабочая среда |
среды, по отношению к которым применяемые материалы коррозионностойки |
|
Условное давление, МПа |
1,6;2,5; 4,0 |
|
Температура рабочей среды |
|
|
Для нержавеющей и низкотемпературной |
– 60°С…+160 °С |
|
Для углеродистой стали |
– 40°С…+160 °С |
|
Класс герметичности затвора по |
А |
|
Климатическое исполнение по |
У1(-40°С...+40°С) или УХЛ1 (-60°С...+50°С) |
|
Усилие поворота ручки |
не более 150 Н |
|
Полный средний ресурс |
8000 циклов |
|
Полный срок службы |
не менее 10 лет |
Параметры теплоносителя
|
T,°C |
не более 160 |
|
P,МПа |
не более 1,6 |
ШАРОВОЙ КРАН - ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
Обозначение |
PN |
DN |
L |
|
ФБ39.010.010.800 |
16 |
10 |
130 |
|
ФБ39.010.015.800 |
15 |
130 |
|
|
ФБ39.010.020.800 |
20 |
150 |
|
|
ФБ39.010.025.800* |
25 |
160 |
|
|
ФБ39.010.032.800 |
32 |
180 |
|
|
ФБ39.010.040.800 |
40 |
200 |
|
|
ФБ39.010.050.800 |
50 |
230 |
|
|
ФБ39.010.065.800 |
65 |
290 |
|
|
ФБ39.010.080.200 |
80 |
310 |
|
|
ФБ39.010.100.800 |
100 |
350 |
|
|
ФБ39.011.100.800** |
350 |
||
|
ФБ39.010.125.800* |
125 |
400 |
|
|
ФБ39.011.125.800* ** |
125 |
400 |
|
|
ФБ39.010.150.800 |
150 |
480 |
|
|
ФБ39.011.150.800** |
150 |
480 |
|
|
ФБ39.010.200.800* |
200/150 |
600 |
|
|
ФБ39.011.200.800* ** |
600 |
||
|
ФБ39.110.010.800 |
25 |
10 |
130 |
|
ФБ39.110.015.800 |
15 |
130 |
|
|
ФБ39.110.020.800 |
20 |
150 |
|
|
ФБ39.110.025.800* |
25 |
160 |
|
|
ФБ39.110.032.800 |
32 |
180 |
|
|
ФБ39.110.040.800 |
40 |
200 |
|
|
ФБ39.110.050.800 |
50 |
230 |
|
|
ФБ39.110.065.800 |
65 |
290 |
|
|
ФБ39.110.080.800 |
80 |
310 |
|
|
ФБ39.110.100.800 |
100 |
350 |
|
|
ФБ39.111.100.800 |
100 |
350 |
|
|
ФБ39.110.125.800* |
125/100 |
400 |
|
|
ФБ39.111.125.800* ** |
400 |
||
|
ФБ39.110.150.800 |
150 |
480 |
|
|
ФБ39.111.150.800* ** |
480 |
||
|
ФБ39.110.200.800* |
200/150 |
600 |
|
|
ФБ39.111.200.800* ** |
600 |
||
|
ФБ39.210.010.800 |
40 |
10 |
130 |
|
ФБ39.210.015.800 |
15 |
130 |
|
|
ФБ39.210.020.800 |
20 |
150 |
|
|
ФБ39.210.025.800* |
25 |
160 |
|
|
ФБ39.210.032.800 |
32 |
180 |
|
|
ФБ39.210.040.800 |
40 |
200 |
|
|
ФБ39.210.050.800 |
50 |
230 |
|
|
ФБ39.210.065.000 |
65 |
290 |
|
|
ФБ39.210.080.800 |
80 |
310 |
|
|
ФБ39.210.100.800 |
100 |
350 |
|
|
ФБ39.210.125.800* |
125/100 |
400 |
|
|
ФБ39.211.125.800* ** |
400 |
||
|
ФБ39.210.150.800 |
150 |
480 |
|
|
ФБ39.211.150.800** |
480 |
||
|
ФБ39.210.200.800 |
200/150 |
600 |
|
|
ФБ39.211.200.800* ** |
600 |
*неполнопроходной
**с редуктором
