РСНП 02/15/200

Купить газовую рампу, Вы можете связавшись с нашими специалистами.
Чек лист для покупки газовой рампы.
Скачать опросный лист.



РСНП 02/15/200 - рампа составная наполнительная перепускная. Составная газовая рампа (аналог КЕ 6802 000, КЕ 6801 000, КГ 6859 000, КГ 6861 000) предназначена для непрерывного централизованного снабжения потребителей техническими газами (азот, аргон, кислород, воздух, углекислота, водород, гелий) из сорокалитровых баллонов (ГОСТ 949-73)  под давлением до 20 МПа (200 кгс/см2). Рампа изготовлена в климатическом исполнении УХЛ1 по ГОСТ 15150-69. Особенностью данного изделия является то, что коллектор состоит из унифицированных узлов. Каждый узел разработан так, что может быть соединен с другим узлом посредством резьбового соединения. На любой узел через унифицированные переходники устанавливается манометр, либо предохранительный клапан, либо баллонный вентиль. Таким образом достигается простота сборки, высокая скорость подготовки продукции к отгрузке и ремонтопригодность. При выходе любого узла из строя, есть возможность его демонтировать для ремонта и продолжить эксплуатацию всего изделия. На рампе установлен понижающий регулятор давления. Составная газовая кислородная разрядная рампа применяется в промышленности и строительстве – на газосварочных постах цехов и участков, в технологических линиях – в системах постоянной выдачи технических газов, в медицине (рампа кислородная медицинская) - реанимационные отделения, хирургические операционные, медицинские палаты. Для наших клиентов компания имеет возможность изготовить рампу под заказ: любое количество рабочих вентилей, отечественная или импортная запорная и предохранительная арматура.

РСНП 02/15/200 состоит их двух ветвей, по 15 рабочих вентилей на каждой ветви. При исполнении газовой рампы с двумя ветвями, они объединяются через центральную часть, на которой установлен манометр, предохранительный клапан (по согласованию), понижающий регулятор давления (по согласованию) и запорные вентили, для возможности поочередного включения ветвей. Кислородная рампа, состоящая из двух ветвей приобрела наибольшую популярность при эксплуатации в медицинских учреждениях и наполнительных станциях. В первом случае крайне важно беспрерывное централизованное снабжение медицинским кислородом, а во втором - скорость заправки баллонов и возможность оперативного переключения между ветвями.

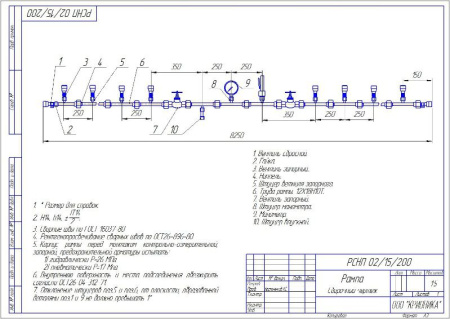

Комплектность:
1. Труба рампы.
2. Левая ветвь.
2.1.Сбросной вентиль.
2.2. Запорные вентили (рабочие).
2.3. Запорный рамповый вентиль.
3. Правая ветвь.
3.1. Сбросной вентиль.
3.2. Запорные вентили (рабочие).
3.3. Запорный рамповый вентиль.
4. Центральная часть.
4.1. Манометр.
4.2. Предохранительный клапан (по согласованию).
4.3. Понижающий регулятор давления(по согласованию).
4.4. Выход газа.

РСНП 02/15/200 поставляется с полным комплектом документов:
1. Паспорт.
2. Инструкция по эксплуатации.
3. Паспорта вентилей (при установки импортных вентилей).
4. Паспорт вентиля выдачи газа с ветви.
5. Сертификат соответствия техническому регламенту.

Аргоновая газовая рампа на 15 баллонов может быть оснащена дополнительными устройствами: медный змеевик 3/4-3/4 для подключения баллонов, кронштейн для крепления на стену, ложементы для безопасной установки баллонов, подставка для баллонов. Рампа наполнительная перепускная (РНП) и рампа разрядная перепускная (РРП) требуют для производства 30 календарных дней. Рампа составная перепускная (РСП) может быть подготовлена к отгрузке в течение 10-ти рабочих дней.
