Рампа газовая разрядная РР 01/01/200 для подключения 1-го газового баллона.
Рампа газовая разрядная РР 01/02/200 для подключения 1-го газового баллона.
Рампа газовая разрядная РР 01/03/200 для подключения 1-го газового баллона.
Рампа газовая разрядная РР 01/04/200 для подключения 1-го газового баллона.
РР 01/05/200 - рампа разрядная на 5 баллонов. Одна ветвь, рабочее давление до 200 бар.
РР 01/06/200 - рампа разрядная на 6 баллонов. Одна ветвь, рабочее давление до 200 бар.
РР 01/07/200 - рампа разрядная на 7 баллонов. Одна ветвь, рабочее давление до 200 бар.
РР 01/08/200 - рампа разрядная на 8 баллонов. Одна ветвь, рабочее давление до 200 бар.
РР 01/10/200 - рампа разрядная на 10 баллонов. Одна ветвь, рабочее давление до 200 бар.
РР 01/15/200 - рампа разрядная на 15 баллонов. Одна ветвь, рабочее давление до 200 бар.
РР 01/20/200 - рампа разрядная на 20 баллонов. Одна ветвь, рабочее давление до 200 бар.
РРП 02/02/200 - рампа разрядная перепускная на 4 баллона. Две ветви, рабочее давление до 200 бар.
РРП 02/04/200 - рампа разрядная перепускная на 4 баллона. Две ветви, рабочее давление до 200 бар.
РРП 02/05/200 - рампа разрядная перепускная на 5 баллонов. Две ветви, рабочее давление до 200 бар.
РРП 02/10/200 - рампа разрядная перепускная на 10 баллонов. Две ветви, рабочее давление до 200 бар.

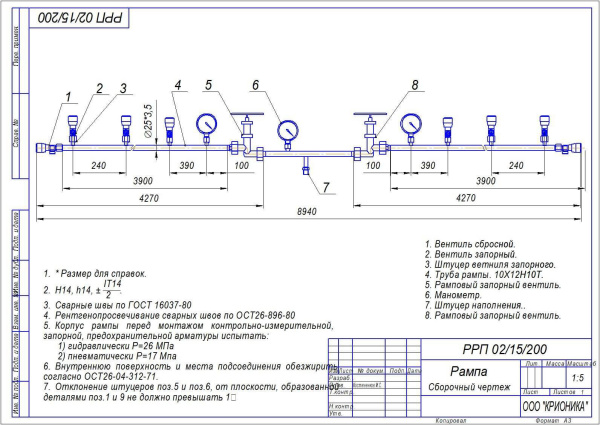

РРП 02/15/200 - рампа разрядная перепускная на 15 баллонов. Две ветви, рабочее давление до 200 бар.
РРП 02/20/200 - рампа разрядная перепускная на 20 баллонов. Две ветви, рабочее давление до 200 бар.

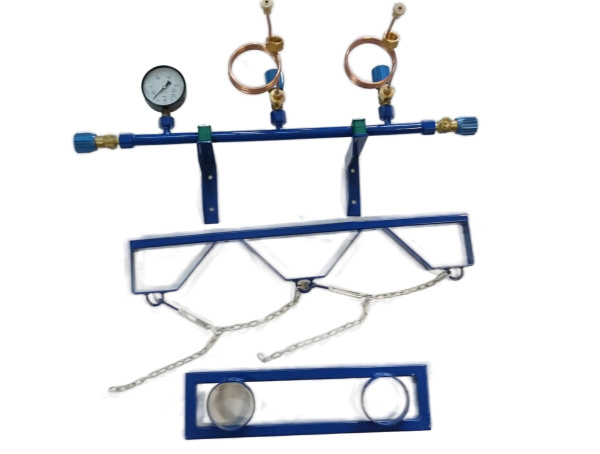

РН 01/01/200 - рампа наполнительная на 1 баллон. Одна ветвь, рабочее давление до 200 бар.
РН 01/02/200 - рампа наполнительная на 2 баллона. Одна ветвь, рабочее давление до 200 бар.
РН 01/03/200 - рампа наполнительная на 3 баллона. Одна ветвь, рабочее давление до 200 бар.
Рампа газовая - это элемент трубопровода высокого давления, с помощью которого к линии потребления подключается необходимое количество газовых баллонов. Сегодня можно встретить на рынке изобилие синонимичных названий данного вида оборудования: рампа баллонная, газовая рампа, разрядная , расходня рампа, перепускная и прочие. Далее, мы приведем небольшую классификацию данного оборудования. Газовые рампы делятся на категории по различным признакам:
По типу рабочей среды:
- пропановая рампа;
- кислородная рампа (азотная, аргоновая);
- водородная;
- гелиевая;
Все эти виды рамп имеют отличия. В первую очередь по типам запорной и предохранительной арматуры, и рабочему давлению. Пропановая и водородная рампы отличаются от остальных присоединительными резьбами.
По функциональному исполнению:
- составная рампа - это коллектор, состоящий из унифицированных звеньев, собранных посредством резьб друг с другом. Данная рампа отличается быстротой сборки, но имеет и ряд рисков, связанных с большим количеством соединительных элементов, что может повлечь за собой протекание рабочей среды;

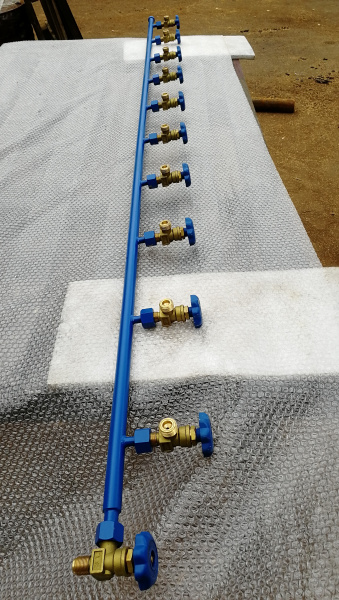

- расходная рампа - коллектор, предназначенный для подключения наполненных газом баллонов и выдачей рабочей среды в сеть потребления. Самая простая конфигурация;
- наполнительная рампа - коллектор, предназначенный для подключения пустых баллонов и наполнения их газом для заданного давления с помощью криогенного насоса и испарителя. В отличие от расходной рампы, обязательна установка предохранительного клапана;

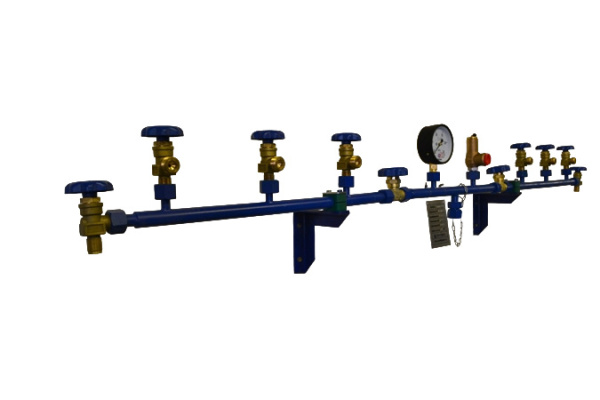

- перепускная рампа - коллектор , состоящий из двух ветвей - правой и левой, соединенных между собой центральным узлом. Перепускная рампа может быть и расходной и наполнительной, служит лишь для бесперебойной работы. В случае с наполнительной рампой достигается бесперебойное наполнение баллонов, а в случае с разрядной - постоянная подача технического газа в сеть потребителя.
