    Фитинги соединительные части трубопровода

    Главная
    —
    Статьи
    —Фитинги соединительные части трубопровода

    Введение

    Фитингами называют соединительные части трубопровода, устанавливаемого для разветвления, поворотов, переходов на другой диаметр, а также при необходимости частой сборки и разборки труб. Без таких изделий будет сложно собрать систему коммуникаций для отопительного, газового оборудования, канализации или водопровода. Фитинги служат также для герметичного перекрытия трубопровода и прочих вспомогательных целей.

    Фитинги, соединяющие концы труб одинакового диаметра, называются прямыми, фитинги, скрепляющие концы труб разного диаметра — переходными.

    Области применения

    Фитинги имеют очень широкую область применения, они необходимы при монтаже почти любого трубопровода:

    • АЗС
    • Жилищно-коммунальное хозяйство использует на участках водопровода;
    • Заправочно-погрузочные системы
    • КИП
    • Нефтегазовая арматура
    • Металлургия
    • Нефтегазовая отрасль на участках нефтепровода;
    • Сельское хозяйство
    • Строительство
    • Тепло-Энергетическая на теплотрассах
    • Фармацевтическая промышленность
    • Химическая промышленность
    • Холодильные агрегаты
    • Пищевая промышленность

    Разновидности фитингов

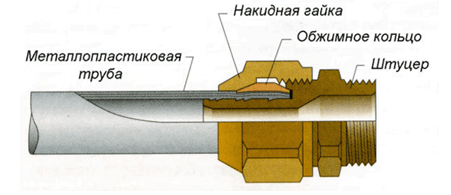

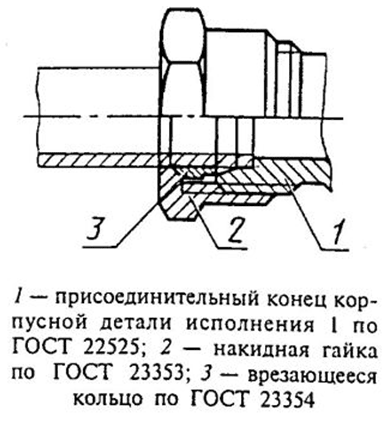

    1) Муфта  – элемент крепления частей трубопровода. Они бывают простые (прямые) и переходные. Первые напоминают кусок отрезанной трубы с любым видом присоединения и соединяют две одинаковые трубы. Переходные же служат для соединения между собой труб разного диаметра. Такая муфта имеет на разных концах разные диаметры;

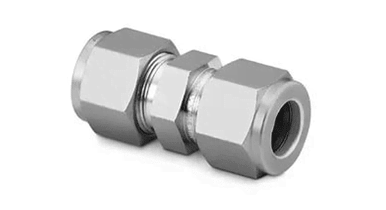

    Рисунок 1. Фитинг-муфта с обжимным креплением.

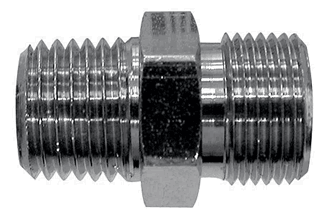

    2) Бочонок – полностью имеет внешний вид муфты. Единственное отличие – на верхней поверхности краев нарезана резьба. Бочонки используются для перехода от трубы, например, к крану. Самый простой тоже похож на кусок водопроводной трубы с нарезанной резьбой;

    Рисунок 2. Фитинг-бочонок с наружной резьбой.

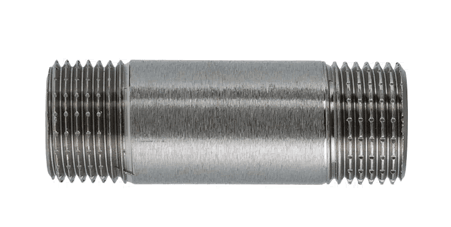

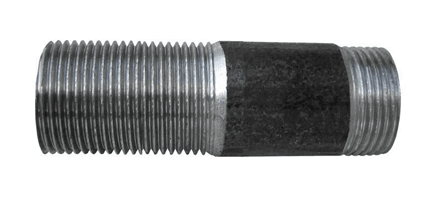

    3) Сгон – на первый взгляд, это копия бочонка. Но если присмотреться внимательно, то разница сразу видна: с одной стороны у него резьба намного длиннее, чем с другой. Используются в основном для устранения разрывов в трубопроводе. Крепятся в основном в паре с муфтами;



    Рисунок 3. Фитинг-сгон с наружной резьбой.

    4) Уголок – используется для изменения направления трубопровода. Уголки это муфты и бочонки, изогнутые под углом 90, 30, 45 градусов. Очень редко встречаются в продаже фитинги под другими углами;

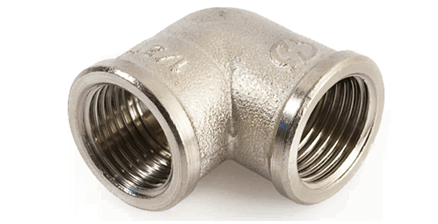

    Рисунок 4. Фитинг-уголок с внутренней резьбой.

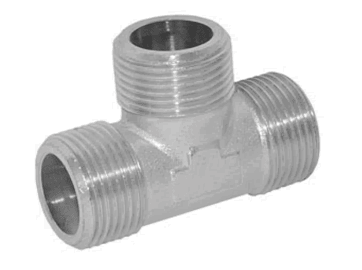

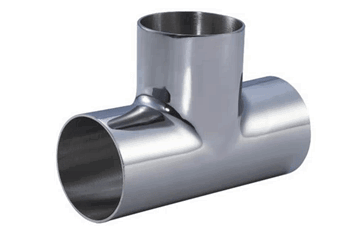

    5) Тройник – используется в тех случаях, когда нужно трубопровод развести на несколько веток. Такие фитинги, позволяют сделать новую ветку, не прерывая основную. Обычно труба отводится от основной под углом 90 или 45 градусов. Для этого нужно выбрать подходящий тройник;

    Рисунок 5. Фитинг-тройник с наружной резьбой.

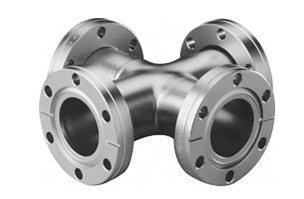

    6) Крестовина – используется в тех же целях, что и тройник, только с его помощью можно сделать сразу две новые ветки трубопровода или соединить четыре трубы. Её ветки между собой расположены под углами 90 градусов;

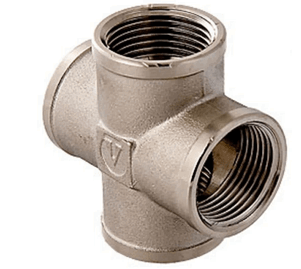

    Рисунок 6. Фитинг-крестовина с внутренней резьбой.

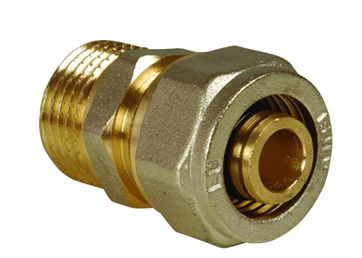

    7) Штуцер - соединительный элемент (фитинг) с внутренней резьбой, необходим для соединения гибкого шланга или мягкого патрубка с металлической трубой (трубкой), имеющей внешнюю резьбу соответствующего диаметра.

    Штуцер с внутренней резьбой также называют патрубок с гайкой.



    Рисунок 7. Фитинг-штуцер.

    8) Заглушки – используются для закрытия ветки трубопровода. Это может быть временное закрытие до окончания работ, а может и постоянное (по надобности). Они служат вспомогательными элементами;

    Рисунок 8. Фитинг-заглушка с наружной резьбой.

    9) Футорка — вид резьбового фитинга. Представляет собой гайку или втулку, имеющую наружную резьбу для соединения большего диаметра и внутреннюю резьбу для соединения меньшего диаметра или наоборот.

    Рисунок 9. Фитинг-футорка.

    10) Накидная гайка (американка) — соединение труб с помощью фитинга, которое представляет собой муфту с накидной гайкой. Американка позволяет стыковать магистраль, не вращая трубы. Вы стыкуете две детали, например, трубу и муфту и крутите гайку. При этом сами детали не вращаются.Разъемное соединение американка с накидной гайкой используют для соединения двух участков труб небольшого диаметра. Это соединение имеет небольшие габариты и предназначено для быстрой сборки и разъединения труб для ремонта или замены без необходимости вращения всего участка трубы или одной из труб.

    Рисунок 10. Фитинг-американка.
    Рисунок 11. Фитинг-американка.Чертеж.

    Способы крепления фитингов

    1) Клеевые. Название говорит само за себя. Все стыки соединяются с помощью полимерного клея. Это очень удобно и не требует применения специального инструмента; Такой способ крепления используется для труб ПВХ – это изделия из пластичного полимера с труднопроизносимым названием поливинилхлорид. Этот материал находит свое применение во многих областях современной жизни, в том числе и в создании трубопроводов разного назначения.

    Монтаж трубопровода с использованием клея называют холодной или химической сваркой, благодаря прочности и целостности получаемого соединения. Клей для ПВХ имеет общую основу с материалом, из которого изготовлены ПВХ-трубы. Он воздействует на верхний слой соединяемых деталей, размягчая его. После застывания клея получается прочная монолитная конструкция.

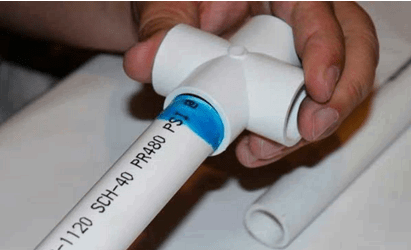

    Рисунок 12. Склеивание полимерных труб.

    2) Резьбовые. Фитинг резьбовой довольно легко монтируется, а затем его можно разобрать. В разборном виде он являет собой комбинацию из штуцера, накидной гайки и уплотнительных колец. Конструкция может изменяться в зависимости от типа резьбы, но изменения эти незначительны и касаются только практического применения деталей. Смонтировать резьбовые стальные или латунные фитинги для труб можно за короткий промежуток времени. Процесс этот достаточно простой, для него не требуется наличие специальных инструментов. Фитинг  накручивают на трубу и затягивают с помощью ключа. Однако в простоте кроется главная проблема работы с подобными соединениями. Как бы хорошо вы не затянули гайку, но со временем она ослабится и даст течь. Резьба не дает возможности действительно качественно загерметизировать стык. Положение можно исправить с помощью наматывания на резьбу уплотнительной фум-ленты, но это только полумеры. В любом случае вам придется постоянно проверять соединения на прочность, подтягивать гайки при возникновении необходимости.

    Рисунок 13. Резьбовые фитинги.

    3) По типу резьбы фитинги делятся на три группы:

    а) Метрическая резьба (DIN/ГОСТ) — европейский стандарт резьбы. Имеет широкую линейку размеров, разные шаги резьбы. Резьбы этого типа параллельные (цилиндрические), но встречаются и конические.

    б) Трубная дюймовая резьба (BSP) — английский стандарт резьбы. Используется английская система исчисления в дюймах, один дюйм равен примерно 25,4 мм. Широко применяется в трубной промышленности, и в сантехнике в частности. Шаг резьбы измеряется в витках на 1 дюйм.

    в) Дюймовая резьба (SAE) — американский стандарт резьбы. Используется американская система исчисления в дюймах, один дюйм равен примерно 25,4 мм. Применяется практически на всей технике американских фирм, вне зависимости от того, в какой стране эта техника произведена. Шаг резьбы измеряется в витках на 1 дюйм.

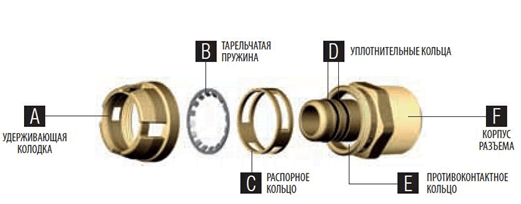

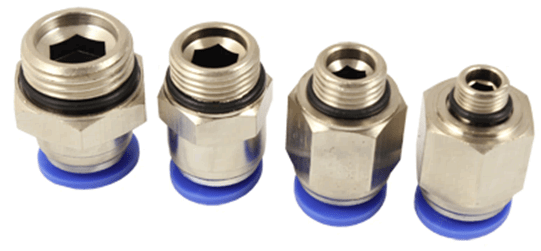

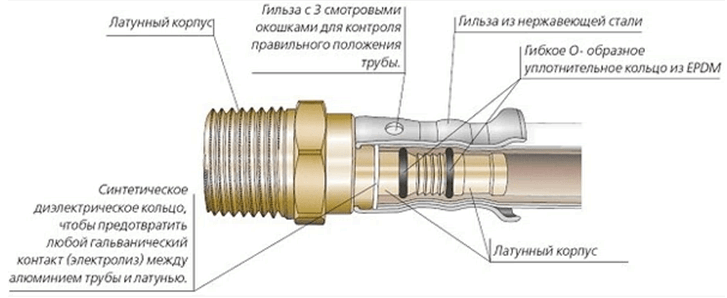

    4) Самофиксирующиеся. Внутри данного фитинга имеется специальный пружинно-зажимной механизм с зубчиками. При установке, самофиксирующийся фитинг до упора надевается на трубу, а потом, при помощи специально ключа, на нем защелкиваются крепления. В этот момент, зубчики в механизме фитинга, защелкиваются, и входят в паз друг друга. Герметичность достигается при помощи специального уплотнителя между зубцами. Данный факт обязательно следует учитывать в том случае, если труба – это часть заземления. Ведь такое крепление, благодаря диэлектрической прокладке, нарушает электропроводимость.

    Удобство и практичность такого вида соединения обусловлено еще и тем, что при помощи того же ключа, который используется при зажиме, фитинг может быть за считанные секунды отсоединен.

    Рисунок 14. Устройство самофиксирующего фитинга.
    Рисунок 15. Самофиксирующейся фитинг.

    5) Фитинги капиллярной пайки. При соединении медных труб капиллярной пайкой используется телескопическое (коаксиальное) соединение внахлест, при котором в монтажном зазоре (толщиной всего 0,02-0,40 мм) при нагреве возникает капиллярный эффект (расплавленный припой равномерно всасывается в зазор и, остывая, обеспечивает прочное соединение).

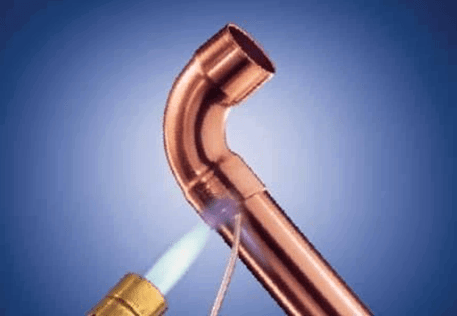

    Рисунок 16. Фитинги капиллярной пайки.

    Они самые простые по конструкции и самые дешевые из медных фитингов. Трубы и фитинги под пайку изготавливают из одной марки меди - Cu-DHР, и их можно использовать при высокотемпературной и для низкотемпературной сварки. При пайке с использованием фитингов сокращается время монтажа, а прочность и надежность соединений увеличивается, так как металл труб не деформируется.

    Для низкотемпературной капиллярной пайки существует специфический тип медных фитингов со специальной канавкой по окружности внутри фитинга, в которую уже вложен припой, остается только надеть его на трубу, у которой кромка покрыта флюсом (обычно это бура), и нагреть соединение горелкой. Применение таких фитингов в несколько раз ускоряет монтаж.

    Высокотемпературная пайка широко применяется при монтаже систем водоснабжения и отопления из-за большой прочности получаемых соединений. Для нее тоже выпускают специальные укороченные фасонные фитинги с размерами, указанными в EN 1254-5. Укороченные фитинги запрещено использовать в системах газоснабжения из-за узкого пояса спая.

    6) Компрессионные. Соединяют трубы разных диаметров и из разных материалов. Обжимные фитинги компрессионного типа состоят из таких компонентов, как штуцер, разрезное кольцо и накидная гайка, при этом обеспечивая надежное соединение элементов посредством обыкновенного гаечного ключа.

    Закручивая накидную гайку фитинга, мы тем самым сжимаем на трубе пресс-гильзу (разрезное О-образное кольцо), благодаря чему достигается необходимая плотность между внутренней стенкой трубы и штуцером фитинга.

    Рисунок 17. Обжимные фитинги компрессионного типа.

    Преимущество подобного  состоит в том, что установка не требует применения специального инструмента и оборудования, при этом остается возможность при необходимости демонтировать соединение.

    7) Пресс-фитинги. Очень прочные, но для их установки нужен специальный инструмент – пресс. В основном применяют для соединения труб из пластика и металлопластика. Используют для радиаторов, котлов, бойлеров. После их установки получается герметичное соединение. Подходит для труб всех видов. В дальнейшем не разбирается и не требует поджимов.

    Пресс-фитинги для металлопластиковых труб, цена которых всегда соответствует качеству, имеют следующее устройство:

    • корпус, чаще всего латунный, изменяющийся в зависимости от типа модели (муфты, переходника, уголка);
    • гильза из нержавеющей стали — основной элемент фитинга, который подвергается обжатию и не способен после монтажа восстановить свою форму;
    • кольцевая клипса, необходимая для соединения корпуса и гильзы, выполняется из эластичного материала, также играет роль защитной прокладки, препятствующей поступлению гальванических токов на сделанное соединение.

    Рисунок 18. Устройство пресс-фитинга.

    8) Надвижные фитинги

    Соединение труб при помощи надвижных фитингов выполняют следующим образом:

    • Подготавливают трубу к соединению и надевают на нее муфту.
    • Зачищенный край трубы обрабатывают экспандером и развальцовывают.
    • Надевают трубу на штуцер фитинга, зажимают гильзу в ручном или гидравлическом прессе, спрессовывают на штуцер, и соединение готово.

    Принцип действия надвижного фитинга прост: при непосредственном надвигании муфты к штуцеру максимально плотно прижимается труба, обеспечивая тем самым надежное соединение.

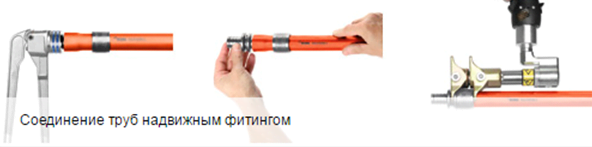

    Рисунок 19. Соединение труб надвижным фитингом.

    9) Сварные фитинги. Фитинги из металла сваривают «встык» или «внахлест», получая неразъемное соединение. Данный вид соединения труб требует использование специального оборудование и высокой специализации рабочего.

    Рисунок 20. Фитинг под приварку «встык» из нержавеющей стали.

    Сварные фитинги  предназначены для устройства водопроводов из полипропиленовых труб и некоторых разновидностей металлопластиковых, сами они выполнены также из полипропилена/пластика.

    Сварка (если это можно так назвать) происходит при помощи специального паяльника, который одновременно плавит внутреннюю часть фитинга и наружную часть трубы, после чего они состыковываются, образуя монолитное (цельное) соединение.

    Такие соединения могут применятся для монтажа водопровода закрытым способом, и не требовать обслуживания вовсе.

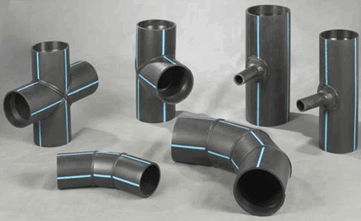

    Рисунок 21. Фитинг под приварку «встык» из полипропилена.

    Фитинги с закладными нагревателями являются подразделением сварных фитингов, но преимущество их состоит в том, что сварной аппарат не нужен, так как нагревательный элемент, который плавит и фитинг и трубу, расположен внутри него.

    Процесс монтажа выглядит так: трубы вставляются в фитинг, фитинг с помощью контактов, расположенных на нем, подсоединяется к специальному трансформатору, происходит расплавление и спаивание трубы внутри фитинга.

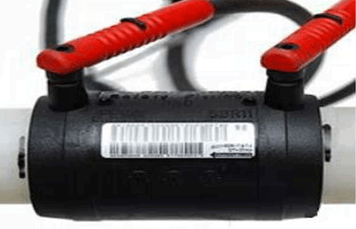

    Рисунок 22. Фитинги с закладными нагревателями.

    10)  Фланцы — фитинги-фланцы, имеют в качестве присоединительной части фланец. Производятся с углом изгиба 45° и 90°. В зависимости от диаметра фланца различают несколько стандартов:

    1. 3000psi - согласно стандарту SAE J516/J518, лёгкая серия.
    2. 6000psi — согласно стандарту SAE J516/J518, тяжёлая серия.
    3. Komatsu - фланец разработанный японской фирмой Komatsu с диаметром фланца 34 мм.
    4. Supercat - усиленная версия фланца 6000psi, отличается от него толщиной тарелки, она всегда 14,3 мм.

    Для обеспечения герметичности соединения, при использовании фланцев, у них имеется специальная проточка, в которую вставляется уплотнительное кольцо. Кольца изготавливаются из разных материалов и, как правило, не входят в комплект поставки фланцев, приобретаются отдельно. Для подбора фланца необходимо знать три параметра: диаметр хвостовика, диаметр тарелки фланца и толщину тарелки. Крепление фланцев осуществляется с помощью специальных зажимов, которые бывают разрезными (состоят из 2 половинок) и неразрезными (надеваются на фланец перед опрессовкой).

    Как правило, данные изделия подбирают под сечение трубопровода. Также иногда фланцевые части для стыковки приваривают прямо к трубам, но в этом случае надежность узла сильно снижается.

    Преимуществом фланцевых фитингов является тот факт, что с их помощью на трубопроводы большого диаметра можно устанавливать запорную арматуру, различные датчики, клапаны и т.д.

    Рисунок 23. Фланцевый фитинг.

    Советы по выбору фитингов

    Основным критерием выбора является диаметр соединяемого трубопровода. Это основной фактор, который следует учитывать при выборе. Если вы ошибитесь с диаметром,  вы не сможете выполнить соединение. Также следует учитывать еще и назначение изделия — в зависимости от того, где именно и для чего именно Вы будете его применять. Если система трубопровода проектируется самостоятельно, то необходимо составить схему будущей конструкции. На ней, кроме длины прогонов, следует обозначить узлы и точки подвода. Рекомендуется использовать фитинги одного производителя.

    Преимущества фитингов

    Фитинг, несмотря на свои незначительные размеры, представляют собой одну из главнейших деталей в трубопроводах. Применение фитингов сильно упрощает монтаж трубопровода, их выпускают унифицированных размеров. Большинство систем с применением фитингов можно быстро разбирать и собирать. Фитинги позволяют создавать и реализовать наиболее сложные проекты и конструкции. Например, на участках, где очень мало места или объект имеет сложную конфигурацию.

    Благодаря такой массе преимуществ на сегодняшний день фитинги используют для прокладки любого трубопровода: отопление, водоснабжение, газоснабжение и других систем.

    Автор статьи:
    специалист по работе с корпоративными клиентами
    ООО "Крионика"
    Домашних Елена Петровна

    Назад к списку
    Каталог
    Каталоги
    Бренды
    Калькуляторы
    Законодательство
    Компания
    Новости
    Отзывы
    Контакты
    Материалы
    Статьи
    Видео
    Доставка
    +7 3412 320 597
    +7 3412 320 597
    8 800 250 05 97
    info@predklapan.ru
    426039, РФ, УР, г.Ижевск, ул. Буммашевская, д.7/1, оф. 309

    Данный сайт носит исключительно информационный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Точные данные о наличии, ценах и способах приобретения необходимо узнавать у менеджеров магазина по телефону, запросом по электронной почте, через форму обратной связи или при оформлении заказа. Представленная на сайте информация является объектами авторского права "Крионика". Любое использование информации должно быть согласовано с администрацией данного интернет-магазина.

    Сайт разработан в рамках национального проекта «Малое и среднее предпринимательство» при поддержке центра «Мой бизнес»
    © С вами с 2011 года ООО "Крионика" ИНН 1831162588
    Разработано в Victory
    Каталог
    По всему сайту
    По каталогу
