Криогенный запорный клапан типа T203DA25-250 с пневматическим приводом

Артикул: 7298

Криогенный запорный клапан типа T203DA25-250 с пневматическим приводом

Подробности

Купить

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Не является публичной офертой.

Проходное сечение Ду, мм

25, 32, 40, 50, 100, 125, 150, 200, 250, 65, 80

Максимальное рабочее давление, бар

Минимальная рабочая температура (С)

-196

Максимальная рабочая температура (С)

+80

Тип присоединения

Фланец

Состояние рабочей среды

Газообразная , Жидкая

Рабочая среда

Азот, Аргон, Кислород, Метан

Коэффициент пропускной способности (Cv)

820

Материал корпуса

Нержавеющая сталь

Материал верхнего фланца

Нержавеющая сталь

Материал штока

Нержавеющая сталь

Материал уплотнения сальника

Металл по металлу

Масса, кг

20,1, 22,6, 30,5, 34,6, 35,6, 48,2, 52,2, 56,6, 72,8, 78,6, 93,5, 105,8, 116,6, 119,5, 161,6, 161,7, 221,6, 253,7, 295,5

Тип управления (Ручное/Автоматическое)

Автоматическое

Привод (пневматический/электрический/электромагнитный)

Пневматический

Тип исполнения клапана (Проходной/Угловой/3-ходовой)

Проходной

Тип запирающего устройства клапана

Сальник

Обезжиривание

Есть

Монтажная длина, мм

160, 180, 200, 230, 290, 310, 350, 400, 480, 600, 730

Высота, мм

660, 760, 820, 860, 960, 1080, 1140, 1220, 1250, 1320, 1420, 1430, 1530, 1550, 1760, 1860, 1960, 2050, 2160, 2280

Скачать тех. лист

Скачать опросный лист

Криогенный запорный клапан с пневмоприводом используется для дистанционного перекрытия потока газообразной среды в трубопроводе.

Технические характеристики
Номинальный диаметр, DN мм	25	32	40	50	65	80	100	125	150	200	250
Диаметр седла, dg мм	26	32	40	50	65	80	100	125	150	200	250
Коэф. расхода, Kv	10	22	25	40	68	100	160	270	360	640	820
Тип клапана	Проходной
Тип управления	Пневмопривод

Технические характеристики привода	ZHA (B)-22	ZHA (B)-23	ZHA (B)-34	ZHA (B)-45	ZHA (B)-56
Эффективная площадь, мм²	350	350	560	900	1600
Диапазон пружины, кПа	20-100; 40-200; 20-60; 60-100; 80-240
Давление воздуха, МПа	0,14-0,4 МПа

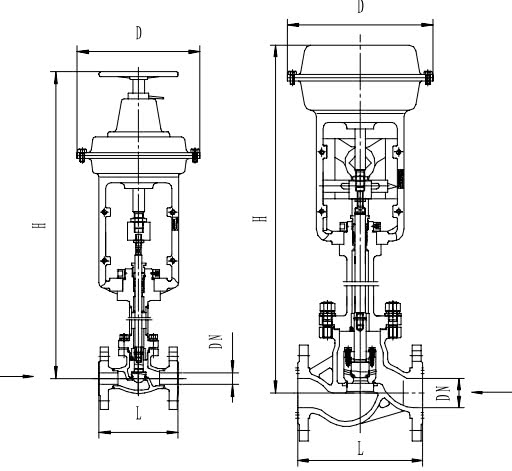

Клапан криогенный запорный с пневмоприводом

Клапан ZHA(B)P-16B(K)D

Артикул	DN	L	H	D	Рабочее давление, МПа	Привод	Масса, кг
T203DA25	25	160	660	285	1,6	ZHA (B)-22	20,1
T203DA32	32	180	760	285	1,6	ZHA (B)-23	22,6
T203DA40	40	200	760	285	1,6	ZHA (B)-23	30,5
T203DA50	50	230	820	285	1,6	ZHA (B)-23	34,6
T203DA65	65	290	960	360	1,6	ZHA (B)-34	48,2
T203DA80	80	310	960	360	1,6	ZHA (B)-34	56,6
T203DA100	100	350	1080	360	1,6	ZHA (B)-34	72,8
T203DA125	125	400	1250	470	1,6	ZHA (B)-45	93,5
T203DA150	150	480	1550	470	1,6	ZHA (B)-45	116,6
T203DA200	200	600	1760	520	1,6	ZHA (B)-45	161,7
T203DA250	250	730	2050	520	1,6	ZHA (B)-56	221,6

Клапан ZHA(B)P-25B(K)D

Артикул	DN	L	H	D	Рабочее давление, МПа	Привод	Масса, кг
T253DA25	25	160	660	285	2,5	ZHA (B)-22	20,1
T253DA32	32	180	760	285	2,5	ZHA (B)-23	22,6
T253DA40	40	200	760	285	2,5	ZHA (B)-23	30,5
T253DA50	50	230	820	285	2,5	ZHA (B)-23	34,6
T253DA65	65	290	960	360	2,5	ZHA (B)-34	48,2
T253DA80	80	310	960	360	2,5	ZHA (B)-34	56,6
T253DA100	100	350	1080	360	2,5	ZHA (B)-34	72,8
T253DA125	125	400	1250	470	2,5	ZHA (B)-45	93,5
T253DA150	150	480	1550	470	2,5	ZHA (B)-45	116,6
T253DA200	200	600	1760	520	2,5	ZHA (B)-45	161,7
T253DA250	250	730	2050	520	2,5	ZHA (B)-56	221,6

Клапан ZHA(B)P-40B(K)D

Артикул	DN	L	H	D	Рабочее давление, МПа	Привод	Масса, кг
T303DA25	25	160	660	285	4,0	ZHA (B)-22	20,1
T303DA32	32	180	760	285	4,0	ZHA (B)-23	22,6
T303DA40	40	200	760	285	4,0	ZHA (B)-23	30,5
T303DA50	50	230	860	285	4,0	ZHA (B)-23	35,6
T303DA65	65	290	1020	360	4,0	ZHA (B)-34	52,2
T303DA80	80	310	1020	360	4,0	ZHA (B)-34	78,6
T303DA100	100	350	1140	360	4,0	ZHA (B)-34	105,8
T303DA125	125	400	1320	470	4,0	ZHA (B)-45	119,5
T303DA150	150	480	1430	470	4,0	ZHA (B)-45	161,6
T303DA200	200	600	1860	520	4,0	ZHA (B)-45	253,7
T303DA250	250	730	2160	520	4,0	ZHA (B)-56	295,5

Клапан ZHA(B)P-63B(K)D

Артикул	DN	L	H	D	Рабочее давление, МПа	Привод	Масса, кг
T353DA25	25	160	690	285	6,3	ZHA (B)-22	22,1
T353DA32	32	180	790	285	6,3	ZHA (B)-23	24,6
T353DA40	40	200	790	285	5,5	ZHA (B)-23	33,5
T353DA50	50	230	890	285	6,3	ZHA (B)-23	38,6
T353DA65	65	290	1080	360	6,3	ZHA (B)-34	55,2
T353DA80	80	310	1080	360	6,3	ZHA (B)-34	82,6
T353DA100	100	350	1220	360	6,3	ZHA (B)-34	11,8
T353DA125	125	400	1420	470	6,3	ZHA (B)-45	125,5
T353DA150	150	480	1530	470	6,3	ZHA (B)-45	171,6
T353DA200	200	600	1960	520	6,3	ZHA (B)-45	273,7
T353DA250	250	730	2280	520	6,3	ZHA (B)-56	318,5

ООО "Крионика" работает только с юридическими лицами. Оплата производится безналичным путем, на основании счета на оплату. Счета общей суммой до 100 000,00 рублей с НДС не требуют оформления Договора. Счета суммой более 100 000,00 рублей с НДС требуют оформления Договора. Срок действия счета на оплату 4 рабочих дня.

Самовывоз

После уведомления о готовности товара, Вы можете забрать его в пункте выдачи по адресу: г. Ижевск, ул. Буммашевская, д. 7/1, оф. 309.

Доставка по России

При оформлении заказа, укажите способ Доставки "Транспортной компанией". По факту готовности товара, мы оформим забор груза с нашего склада и закажем доставку товара до вашего города, или по конкретному адресу. Право выбора транспортной компании остается за отправителем, если иное не указано в комментарии к Заказу или Договоре. Доставку оплачивает Получатель.

Включить в стоимость товара

Наши менеджеры самостоятельно оценят затраты на транспортировку Товара до Вашего склада, включат эту сумму в стоимость товара, оформят забор, межтерминальную доставку и доставку по вашему городу. Расчеты с транспортной компаний осуществляет отправитель, страховые риски во время транспортировки несет отправитель.

CCK (Sichuan Chengdu air-separation plant valve co. LTD) –ведущий специалист производителя в разработке и производстве арматуры в Китае. Арматура CCK используется в установках разделении воздуха, криогенной технике, при производстве СПГ, сжатого водорода, и продуктов разделения воздуха.
