Криогенный запорный клапан типа T252DZ100M-250M с пневматическим приводом
Криогенный запорный клапан с пневмоприводом используется для дистанционного перекрытия потока газообразной среды в трубопроводе.
| Технические характеристики | ||||||||||||
|
Номинальный диаметр, DN мм |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Диаметр седла, dg мм |
26 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|
Коэф. расхода, Kv |
10 | 10 | 22 | 25 | 40 | 68 | 100 | 160 | 270 | 360 | 640 | 820 |
|
Тип клапана |
Проходной | |||||||||||
|
Тип управления |
Пневмопривод | |||||||||||
|
Технические характеристики привода |
HA2D(R) | HA3D(R) | HA4D(R) | HA5D(R) |
|
Эффективная площадь, мм2 |
310 | 550 | 950 | 1250 |
|
Диапазон пружины, кПа |
20-100; 40-200; 20-60; 60-100; 80-240 | |||
|
Давление воздуха, МПа |
0,14-0,4 МПа | |||
Клапан ZHA?B?M-25B?K?D PN25 DN100-250

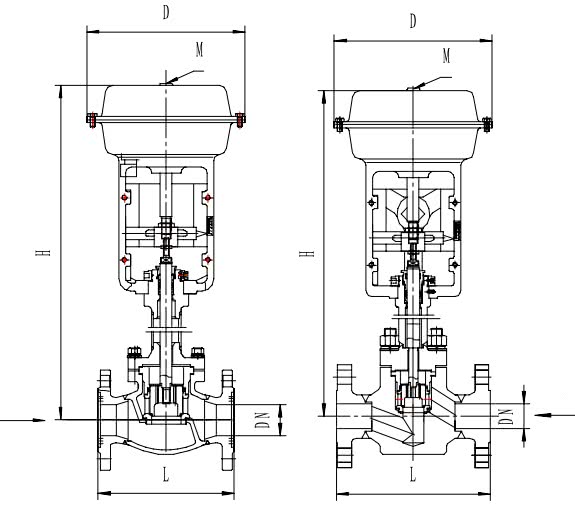

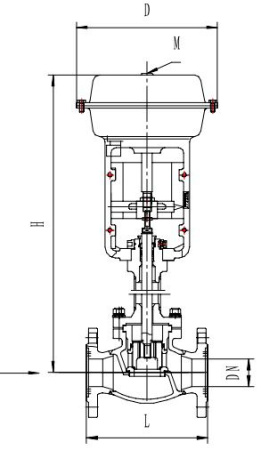

| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T252DZ100M | 1000 | 350 | 100 | 365 | 2,5 | HA3D(R) | 92,5 | М16х1,5 или Rc 1/4’’ |
| T252DZ125M | 1150 | 400 | 125 | 520 | 2,5 | HA4D(R) | 118,6 | |
| T252DZ150M | 1430 | 480 | 150 | 520 | 2,5 | HA4D(R) | 168,7 | |
| T252DZ200M | 1660 | 600 | 200 | 520 | 2,5 | HA5D(R) | 229,6 | |
| T252DZ250M | 1950 | 730 | 250 | 620 | 2,5 | HA5D(R) | 258,1 |
Клапан ZHA?B?M-40B?K?D PN40 DN80-200
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T302DZ80M | 960 | 310 | 80 | 365 | 4,0 | HA3D(R) | 74,8 | М16х1,5 или Rc 1/4’’ |
| T302DZ100M | 1080 | 350 | 100 | 365 | 4,0 | HA3D(R) | 98,5 | |
| T302DZ125M | 1250 | 400 | 125 | 520 | 4,0 | HA4D(R) | 128,6 | |
| T302DZ150M | 1250 | 480 | 150 | 520 | 4,0 | HA4D(R) | 180,7 | |
| T302DZ200M | 1770 | 600 | 200 | 620 | 4,0 | HA5D(R) | 239,6 |
Клапан ZHA?B?M-63B?K?D PN63 DN50-200
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T352DZ50M | 850 | 230 | 50 | 280 | 6,3 | HA2D(R) | 50,3 | М16х1,5 или Rc 1/4’’ |
| T352DZ65M | 960 | 310 | 65 | 365 | 6,3 | HA3D(R) | 62,8 | |
| T352DZ80M | 960 | 310 | 80 | 365 | 6,3 | HA3D(R) | 74,8 | |
| T352DZ100M | 1080 | 350 | 100 | 365 | 5,0 | HA3D(R) | 98,5 | |
| T352DZ125M | 1250 | 400 | 125 | 520 | 5,0 | HA4D(R) | 128,6 | |
| T352DZ150M | 1550 | 480 | 150 | 520 | 5,0 | HA4D(R) | 180,7 | |
| T352DZ200M | 1770 | 600 | 200 | 620 | 5,0 | HA5D(R) | 239,6 |
Клапан ZHA?B?M-100B?K?D PN100 DN20-80
| Артикул | H | L | DN | D | Рабочее давление, МПа | Привод | Масса, кг | M |
| T402DZ20M | 770 | 230 | 20 | 280 | 10,0 | HA2D(R) | 45.5 | М16х1,5 или Rc 1/4’’ |
| T402DZ25M | 770 | 230 | 25 | 280 | 10,0 | HA2D(R) | 49.5 | |
| T402DZ32M | 800 | 260 | 32 | 365 | 10,0 | HA3D(R) | 57.7 | |
| T402DZ40M | 800 | 260 | 40 | 365 | 10,0 | HA3D(R) | 62.7 | |
| T402DZ50M | 900 | 300 | 50 | 365 | 10,0 | HA3D(R) | 88.6 | |
| T402DZ65M | 1000 | 380 | 65 | 520 | 6,3 | HA4D(R) | 115 | |
| T402DZ80M | 1000 | 380 | 80 | 520 | 6,3 | HA4D(R) | 150 |
