Клапан для отбора СУГ REGO серии 901C, 9101H и 9101Y

Клапаны отбора СУГ для резервуаров моторного топлива, соответствующих стандартам ASME серий 901C, 9101H и 9101Y.

Артикул: 6135

Распечатать

Подробности

Купить

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Не является публичной офертой.

Скачать технический лист
Скачать опросный лист

Предназначены специально для отбора газообразной или жидкой фазы в резервуарах моторного топлива, соответствующих стандартам ASME. Поскольку ни один из этих клапанов не оснащен предохранительным клапаном, они могут использоваться только как дополнительные клапаны в резервуарах, имеющих независимый предохранительный клапан с достаточной для такого объема резервуара пропускной способностью.

Встроенный скоростной клапан, присутствующий во всех этих сервисных клапанах, помогает предотвратить порчу продукта в случае разрыва газового трубопровода.

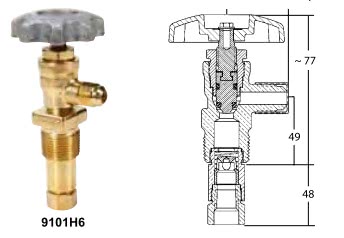

При необходимости отвода жидкой фазы клапаны серии 9101H6 имеют возможность непосредственного присоединения трубопровода.

Все другие клапаны должны устанавливаться в резервуарах, имеющих отдельную оснастку для отвода жидкой фазы.

Чтобы обеспечить правильное функционирование и максимальную безопасность при работе совместно со скоростными клапанами, данный клапан должен быть полностью открыт и герметизирован во время использования.

Преимущества:

Объединяет встроенный скоростной и запорный клапан в одном блоке.
Двухзаходная резьба обеспечивает быстрое открытие и закрытие клапана.
Конструкция с кольцевым уплотнителем стержня обеспечивает надежное уплотнение.
Конический закрытый диск седла обеспечивает надежное запирание.
Верхнее уплотнение метал-метал обеспечивает дополнительную защиту против утечки при открытом клапане.
Серия 9101H6 имеет внутреннюю резьбу 1⁄4” NPT с дополнительной контрольной трубкой для отвода жидкой фазы.

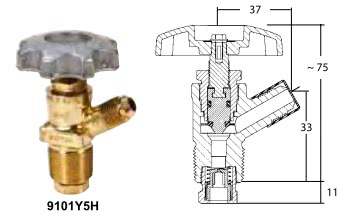

Серия 9101Y обладает угловым выходным соединением 60° для легкого и простого монтажа на газовый трубопровод.

Клапаны отбора СУГдля резервуаров моторного топлива 901C5

Номер изделия	Вход	Ввыход	Соединение для контрольной трубки	Поток закрытия клапана (сжиженый газ)
				Газ, куб. м/ч		Ж идкая фаза л/мин
				172 кПа вход.	698 кПа вход.
901C3	¾”M. NGT	F. POL CGA 510	нет	9,91***	17,13***	5,7***
901C5				15,57***	29,73***	9,8***
9101H5*		?” SAE Flare		21,66**	36,81**	13,6**
9101H6*			¼” NPT	15,57****	29,73****	9,8****
9101Y5H*		угловой 60° ?” SAE Flare	нет	15,57**	29,73**	13,6**

*Модели с усиленным исполнением.

**Измерено в гибком трубопроводе внешним диаметром 3/8" длиной 58 см или менее, подключенном к выходу клапану. При увеличении длины трубопровода диаметр трубки должен быть увеличен.

***То же, что и (**). Не разрешается подключать такие клапаны к трубопроводу внешним диаметром 1/4" или к соединениям POL для труб с внешним диаметром 1/4".

****Измерено в трубопроводе диаметром 3⁄8”, длиной 58 см или менее, подключенном к выходу клапана. Верно также для погружных труб с размером трубопровода 1/4", длиной 100 см или менее, подсоединенных к специальному входному штуцеру. Для больших длин нужно увеличить диаметр трубопровода.

Корпус	Прессованная латунь
Маховик	Литой алюминий
Стержень	Латунь
Кольцевые прокладки	Эластичная резина
Диск седла	Нейлон

Максимальное рабочее давление, бар

1,72

Минимальная рабочая температура (С)

-40

Максимальная рабочая температура (С)

Тип присоединения

Резьба

Размер присоединения на входе

3/4", 3/8"

Состояние рабочей среды

Жидкая, Газообразная

Рабочая среда

Пропан

Пропускная способность, н.м.куб./час

9,91

Материал корпуса

Латунь

Тип управления (Ручное/Автоматическое)

Ручное

Тип исполнения клапана (Проходной/Угловой/3-ходовой)

Угловой

Монтажная длина, мм

33, 34, 37

Тип запирающего устройства клапана

Сальник

Высота, мм

58, 75, 77
