Начиная с 1947 г. компания Swagelok проектирует, разрабатывает и производит высококачественные изделия для трубопроводных систем общего назначения и специализированных трубопроводных систем, отвечая растущим потребностям мировых отраслей промышленности.
Данные трехэлементные технологические краны/краны для КИП серии 60 имеют подпружиненное седло и конусообразный диск, динамически нагруженное двухэлементное уплотнение шевронного типа, трехэлементную поворотно-откидную конструкцию, они надежны в эксплуатации и требуют незначительного технического обслуживания.
|
Размер |
Код заказа |
Условный проход клапана мм |
Cv |

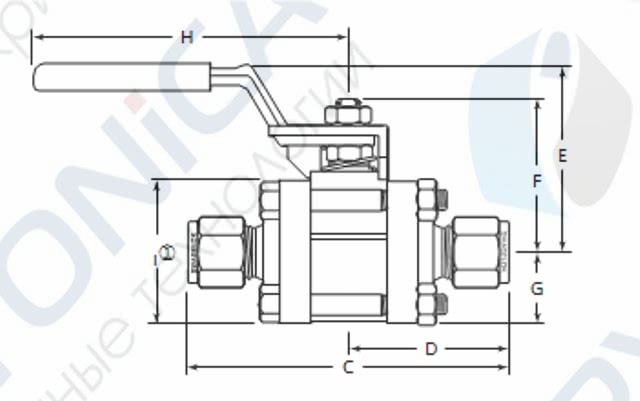

Габариты, мм (дюймы) |
||||||
|
C |
D |
E |
F |
G |
H |
J? |
||||
|
1/4 дюйма |
SS-62TS4 |
4,8 |
1,2 |
80,5 |
40,4 |
42,2 |
32,0 |
17,3 |
60,2 |
34,3 |
|
3/8 дюйма |
SS-62TS6 |
7,1 |
3,8 |
80,5 |
40,4 |
42,2 |
32,0 |
17,3 |
60,2 |
34,3 |
|
1/2 дюйма |
SS-63TS8 |
10,3 |
7,5 |
103 |
51,3 |
59,7 |
45,5 |
22,6 |
114 |
45,2 |
|
3/4 дюйма |
SS-63TS12 |
13,1 |
13,6 |
103 |
51,3 |
59,7 |
45,5 |
22,6 |
114 |
45,2 |
|
1 дюйм |
SS-65TS16 |
22,2 |
40 |
136 |
68,1 |
74,7 |
64,0 |
31,8 |
152 |
63,5 |
|
1 1/2 дюйма |
SS-67TS24 |
31,8 |
100 |
193 |
96,3 |
102 |
79,8 |
38,9 |
232 |
77,7 |
|
2 дюйма |
SS-68TS32 |
38,1 |
130 |
253 |
126 |
106 |
85,3 |
44,2 |
232 |
88,1 |
|
6 мм |
SS-62TS6MM |
4,8 |
1,2 |
80,5 |
40,4 |
42,2 |
32,0 |
17,3 |
60,2 |
34,3 |
|
8 мм |
SS-62TS8MM |
6,4 |
2,5 |
80,5 |
40,4 |
42,2 |
32,0 |
17,3 |
60,2 |
34,3 |
|
10 мм |
SS-62TS10MM |
7,1 |
3,8 |
81,3 |
40,6 |
42,2 |
32,0 |
17,3 |
60,2 |
34,3 |
|
12 мм |
SS-63TS12MM |
9,5 |
7,5 |
103 |
51,3 |
59,7 |
45,5 |
22,6 |
114 |
45,2 |
|
18 мм |
SS-63TS18MM |
13,1 |
13,6 |
103 |
51,3 |
59,7 |
45,5 |
22,6 |
114 |
45,2 |
|
25 мм |
SS-65TS25MM |
22,2 |
40 |
136 |
68,1 |
74,7 |
64,0 |
31,8 |
152 |
63,5 |
Все паровые и термостойкие клапаны из нержавеющей стали серии 67 и 68 и клапаны 67 и 68 серии с седлами из полиэтилена сверхвысокой молекулярной массы (UHMWPE) собираются с посеребренными передними втулками. Все остальные клапаны серии 67 и 68 из нержавеющей стали собираются с передними втулками с покрытием из перфторалкокси (PFA).
• Высота и ширина фланцев с 63 по 68 серию. Высота фланцев 62 серии составляет 40,4 мм (1,59 дюйма); ширина равна размеру в столбце J.
